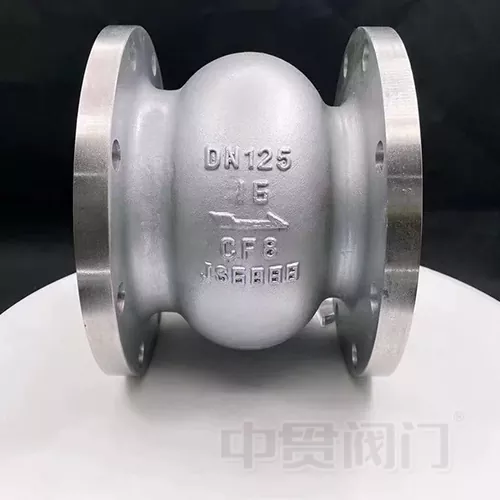

صمام فحص نوع الرفع

إن صمام فحص نوع الرفع هو صمام أوتوماتيكي وظيفته الأساسية هي السماح بالتدفق أحادي الاتجاه للوسيط ومنع التدفق العكسي. يتم استخدامه على نطاق واسع في أنظمة خطوط الأنابيب الصناعية والبلدية المختلفة وهو مكون رئيسي لضمان استقرار ضغط النظام وسلامة المعدات.صمام تشونغقوان، شركة تصنيع متخصصة في الصمامات منذ 19 عامًا، تنتج صمامات فحص الرفع التي تلتزم تمامًا بالمعايير الدولية. ومن خلال الاستفادة من مزايا سلسلة التوريد الخاصة بها في جميع أنحاء الصين، تختار الشركة مواد عالية الجودة مناسبة لظروف التشغيل المختلفة، مع تحقيق التوازن بين العقلانية الهيكلية وسهولة الاستخدام. تتوفر المواصفات المخصصة لتلبية احتياجات العملاء المحددة.

تستخدم صمامات فحص الرفع الخاصة بنا هيكل قرص الصمام المتحرك عموديًا، مما يلغي التصميم الزائد ويحسن تخطيط مسار التدفق. بالمقارنة مع صمامات الفحص التقليدية، فهي توفر استجابة أكثر دقة للفتح والإغلاق، وأداء إغلاق أكثر استقرارًا، وفقدان أقل لمقاومة التدفق. إنها مناسبة لمختلف الوسائط بما في ذلك الماء والبخار والزيت والسوائل المسببة للتآكل، مما يجعلها واحدة من أكثر صمامات الفحص فعالية من حيث التكلفة في السوق.

مبدأ عمل المنتج

يعمل صمام فحص نوع رفع صمام Zhongguan على أساس التأثير التآزري لضغط السائل والهيكل الميكانيكي. إنه يحقق التحكم التلقائي في الفتح والإغلاق بدون قوة يدوية أو خارجية. العملية المحددة هي كما يلي:

1. التدفق الأمامي: عندما يتدفق الوسيط للأمام على طول خط الأنابيب، فإن ضغط السائل يتغلب على وزن قرص الصمام وقوة الزنبرك، مما يدفع قرص الصمام عموديًا إلى الأعلى، مما يخلق مسار تدفق سلس بين مقعد الصمام وقرص الصمام، مما يسمح للوسيط بالمرور بسلاسة؛

2. القطع العكسي: عندما يتوقف التدفق المتوسط ​​أو يحدث اتجاه التدفق العكسي، يختفي ضغط السائل. في ظل العمل المشترك لوزنه وقوة استعادة الزنبرك، ينزل قرص الصمام بسرعة وعموديًا، ويتم تركيبه بإحكام على مقعد الصمام لتحقيق الختم ومنع التدفق الخلفي للوسط.

3. ضمان الاستقرار: يعمل التصميم المدعوم بالزنبرك على تسريع سرعة إغلاق قرص الصمام، وتقليل المطرقة المائية، وتجنب التآكل الناتج عن الاصطدامات بين قرص الصمام ومقعد الصمام، مما يطيل عمر المنتج ويضمن التشغيل المستقر على المدى الطويل لنظام خطوط الأنابيب.

ميزات المنتج الأساسية

نحن نعطي الأولوية باستمرار لظروف التشغيل الفعلية، وندمج العديد من التقنيات العملية في تصميم وإنتاج صمامات عدم الرجوع من نوع الرفع. وينتج عن ذلك الميزات الأساسية التالية التي تميزها عن المنتجات المماثلة العادية:

• الفتح والإغلاق الدقيق: يضمن هيكل الرفع المحوري الخطي استجابة سريعة للفتح والإغلاق، والقضاء على التشويش والتأخير، والقضاء بشكل فعال على المطرقة المائية، وجعلها مناسبة لعمليات إيقاف تشغيل المضخة المتكررة؛

• إغلاق موثوق به: باستخدام تصميم سطح مانع للتسرب مركب من المطاط الصناعي، يكون أداء الختم مستقرًا، مع التحكم في التسرب على المدى الطويل أقل من 0.01 لتر/دقيقة · م، ومعدل تآكل أقل بكثير من صمامات الفحص التقليدية؛

• مقاومة التدفق المنخفض: يعمل تصميم قناة التدفق الأمثل على تقليل فقدان المقاومة أثناء تدفق الوسائط، مع عدم تجاوز فقدان الضغط 0.15 بار عند التدفق المقدر، مما يساهم في الحفاظ على طاقة النظام وتقليل الاستهلاك؛

• صيانة مريحة: التصميم الهيكلي المعياري يلغي الحاجة إلى تفكيك حواف الأنابيب للصيانة الروتينية. يمكن للفنيين إكمال أكثر من 90% من أعمال الصيانة من خلال منفذ الفحص العلوي، مما يؤدي إلى تقليل وقت الصيانة بشكل كبير وتقليل تكاليف الصيانة؛

• التوافق على نطاق واسع: يمكن تخصيص المواد والمواصفات للتكيف مع ظروف الضغط ودرجة الحرارة والوسائط المختلفة، مما يغطي مجموعة متنوعة من الأقطار الاسمية من DN15 إلى DN300، ومعدلات الضغط من 1.6 ميجا باسكال إلى 4.0 ميجا باسكال، مما يلبي احتياجات الشراء لحقول متعددة.

المزايا التقنية للمنتج

I. مزايا التصميم الإنشائي

لقد خضع التصميم الهيكلي لصمام فحص نوع الرفع الخاص بنا، بالإضافة إلى 19 عامًا من الخبرة الصناعية والتعليقات من ظروف التشغيل المختلفة، إلى تحسين متعدد الأبعاد، مما أدى إلى مزايا تقنية متباينة:

هيكل الفتح والإغلاق الخطي: باستخدام تصميم الرفع المحوري لقرص الصمام، مقارنة بصمامات فحص التأرجح التقليدية، فإنه يزيل المطرقة المائية بشكل فعال. يُظهر التحقق التجريبي أنه في نظام خطوط الأنابيب DN200، يمكنه تقليل تقلبات ضغط المطرقة المائية بنسبة 62%، مما يحمي خطوط الأنابيب والمعدات من أضرار الصدمات؛

التجميع المعياري: جسم الصمام، قرص الصمام، الزنبرك، والمكونات الأخرى تعتمد تصميمًا معياريًا، مما يضمن دقة التجميع العالية والتفكيك المريح. وهذا ليس فقط يسهل اختبار الإنتاج ولكن أيضًا يوفر الراحة للصيانة اللاحقة، مما يقلل من صعوبة الصيانة وتكاليف العمالة؛

تحسين الوزن الخفيف: مع ضمان القوة الهيكلية، تم تحسين تصميم سمك جدار جسم الصمام لتقليل وزن المنتج، وتسهيل النقل والتركيب، مع تقليل ضغط حمل خط الأنابيب أيضًا، مما يجعله مناسبًا لسيناريوهات التثبيت الخاصة مثل الارتفاعات العالية والمساحات الضيقة.

ثانيا. مزايا اختيار المواد

تستفيد شركة Zhongguan Valve من سلسلة التوريد المتكاملة الخاصة بها عبر شمال وجنوب الصين لاختيار المواد المناسبة بناءً على ظروف التشغيل المختلفة، مما يضمن المتانة والقدرة على التكيف لصمامات فحص نوع الرفع الخاصة بها. تطبيقات المواد المحددة هي كما يلي:

ظروف التشغيل العادية: يتم استخدام الحديد المرن QT400-15 والفولاذ المقاوم للصدأ 2Cr13، مما يوفر فعالية عالية من حيث التكلفة، ومقاومة للتآكل، ومقاومة للتآكل، ومناسب للماء والبخار ووسائط الزيت العادية.

ظروف التشغيل المسببة للتآكل: يتم استخدام الفولاذ المقاوم للصدأ ZG1Cr18Ni9Ti، مما يوفر مقاومة قوية لأيونات الكلوريد، وحمض النيتريك، وغيرها من الوسائط المسببة للتآكل، ومناسب لتحلية مياه البحر، وخطوط أنابيب التآكل الكيميائي، وسيناريوهات أخرى.

ظروف التشغيل ذات درجة الحرارة العالية والضغط العالي: يتم استخدام مواد سبائك مقاومة للحرارة العالية، مع مقاومة لدرجة الحرارة تصل إلى 300 درجة مئوية ومقاومة ضغط تصل إلى 4.0MPa، وهي مناسبة لأنظمة خطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي في محطات الطاقة والغلايات والتطبيقات الأخرى.

تخضع جميع المواد لاختبارات فيزيائية وكيميائية صارمة لضمان الامتثال للمعايير، وضمان جودة المنتج من المصدر، وإطالة عمر المنتج، وتقليل تكرار الاستبدال، وخفض تكاليف الشراء طويلة الأجل للعملاء.

ثالثا. مزايا عملية التصنيع

لدينا قاعدتان إنتاجيتان رئيسيتان في Tianjin وWenzhou، ومجهزتان بمعدات اختبار وتصنيع CNC متقدمة. نحن نستخدم عمليات إنتاج موحدة لضمان الجودة المتسقة لكل صمام فحص من نوع الرفع:

التصنيع الدقيق: يتم تصنيع المكونات الرئيسية مثل مقاعد الصمامات وأقراص الصمامات بدقة على مخارط CNC، مما يضمن دقة تصنيع عالية وختم محكم، مما يقلل من خطر التسرب.

الاختبار الصارم: لقد أنشأنا نظام اختبار شامل، بدءًا من فحص المواد الخام عند الوصول والفحوصات العشوائية أثناء الإنتاج وحتى الاختبار الهيدروستاتيكي للمنتج النهائي واختبار إحكام الهواء. كل خطوة تلبي المعايير، والمنتجات غير المؤهلة ممنوعة منعا باتا مغادرة المصنع.

الإنتاج الموحد: نقوم بالتصنيع وفقًا لمعايير مثل GB/T 12235-2022 وAPI 6D، مما يضمن التوافق مع المواصفات الدولية السائدة. وهذا يسهل على العملاء استبدال المعدات الموجودة، مما يقلل من تكاليف الشراء والاستبدال.

سيناريوهات تطبيق المنتج

يمكن تطبيق صمام عدم الرجوع من نوع Zhongguan Valve Lift Type، مع قدرته على التكيف الواسعة، على أنظمة خطوط الأنابيب في مجالات متعددة، والتي تغطي القطاعات الصناعية والبلدية والبيئية. سيناريوهات التطبيق المحددة هي كما يلي:

ط. القطاع الصناعي

صناعة البتروكيماويات: مناسبة لخطوط الأنابيب التي تنقل النفط الخام والنفط المكرر والمواد الخام الكيميائية، مما يمنع التدفق العكسي الذي قد يؤدي إلى تلف المعدات ومواد النفايات وضمان سلامة الإنتاج؛

صناعة الطاقة: تستخدم في مياه تغذية الغلايات، ومياه التبريد، وخطوط أنابيب البخار في أنظمة توليد الطاقة الحرارية والمائية، مما يمنع التدفق العكسي للوسائط ويضمن التشغيل المستقر لوحدات المولدات؛

الصناعة المعدنية: مناسبة لخطوط الأنابيب التي تعالج مياه الصرف الصحي المعدنية وغاز المداخن عالي الحرارة، ومقاومة للوسائط المسببة للتآكل ودرجات حرارة معينة، مما يضمن التقدم السلس للعمليات المعدنية.

ثانيا. قطاع الخدمات البلدية والعامة

معالجة المياه: تستخدم في أنابيب إمدادات المياه والصرف الصحي وخطوط أنابيب الجرعات الكيميائية لمحطات المياه ومحطات معالجة مياه الصرف الصحي لمنع تدفق مياه الصرف الصحي وتلوث المياه النظيفة، مما يضمن التشغيل المستقر لنظام معالجة المياه.

التدفئة البلدية: تتكيف مع خطوط أنابيب التدفئة المركزية الحضرية لمنع التدفق العكسي للمياه الساخنة، مما يضمن ضغط تسخين مستقر وتحسين كفاءة التدفئة.

إمدادات المياه والصرف الصحي في المباني: تستخدم في أنظمة إمدادات المياه وخطوط أنابيب الحماية من الحرائق في المباني الشاهقة لمنع التدفق العكسي للوسائط الناتج عن تقلبات ضغط خطوط الأنابيب، مما يضمن سلامة مياه المباني والحرائق.

ثالثا. ظروف التشغيل الخاصة

تحلية مياه البحر: مصنوعة من الفولاذ المقاوم للصدأ المقاوم للتآكل، ومناسبة لخطوط أنابيب نقل مياه البحر والمياه المحلاة، ومقاومة لتآكل الوسائط عالية الملوحة، مما يضمن عملية تحلية مستقرة.

ظروف التشغيل ذات درجات الحرارة المنخفضة: منتجات مخصصة قابلة للتكيف مع درجات الحرارة المنخفضة، ومناسبة لبيئات درجات الحرارة المنخفضة من -40 درجة مئوية إلى 0 درجة مئوية، وتستخدم في سلسلة التبريد وخطوط أنابيب نقل السوائل ذات درجة الحرارة المنخفضة، مما يضمن وظيفة منع التدفق العكسي الطبيعي.

ظروف التشغيل المتكررة للتشغيل والإيقاف: تم تكييفها لأنظمة خطوط الأنابيب ذات التوقف المتكرر لبدء تشغيل المضخة، مثل أنظمة المياه المتداولة وأنظمة إمداد المياه في حالات الطوارئ، مع استجابة سريعة للفتح والإغلاق، مما يقلل من تأثير المطرقة المائية.
