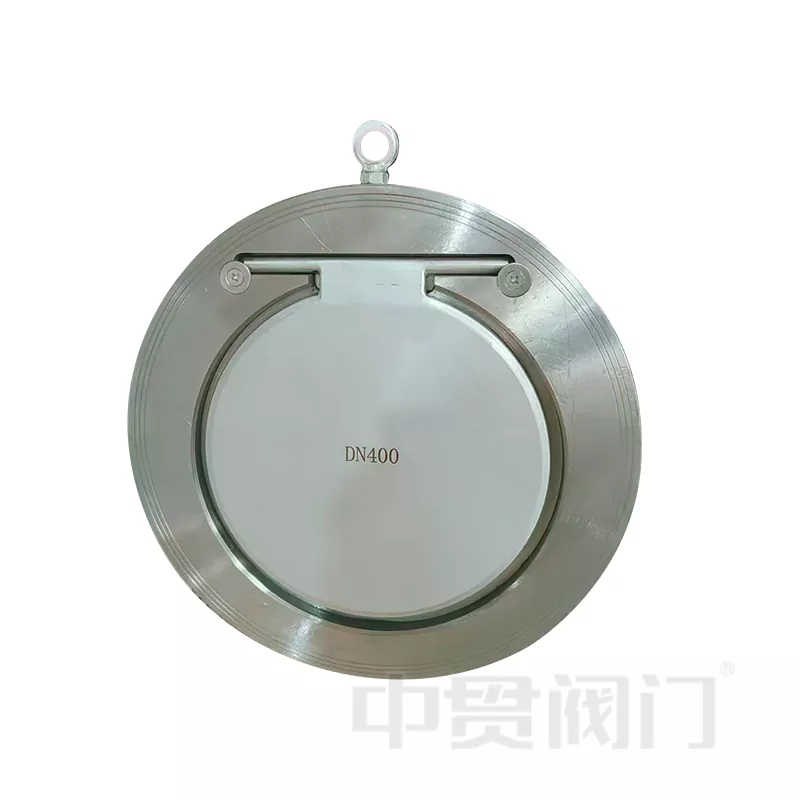

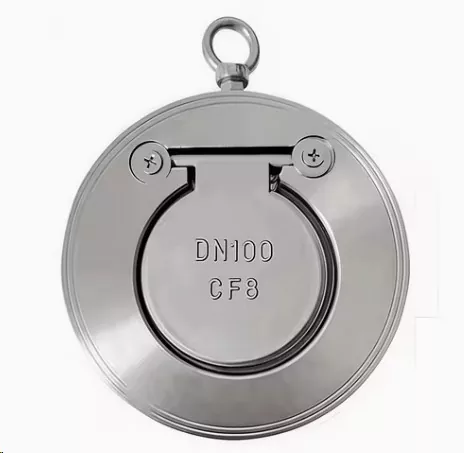

صمام فحص قرص واحد

الصمام فحص قرص واحدأطلقتهاصمام تشونغقوانهو صمام صناعي مفيد للغاية. وتتمثل وظيفتها الرئيسية في السماح للسوائل أو الغازات بالتدفق في اتجاه واحد فقط، مما يمنع التدفق العكسي.

تم تصميم هذا الصمام ببراعة، ويتفاعل بسرعة كبيرة، وسهل التركيب، ويشغل مساحة صغيرة. يمكنه التحكم بشكل فعال في اتجاه تدفق الماء، الزيت، أو الغاز. يمكن استخدامه في محطات معالجة المياه، محطات الطاقة، المصانع الكيميائية، أنظمة التدفئة وتكييف الهواء، إلخ. هذا الصمام قوي بشكل خاص ويمكنه تحمل الضغط العالي ودرجات الحرارة المرتفعة. لن ينكسر حتى بعد استخدامه لفترة طويلة ويعتبر خيارًا موثوقًا به للغاية في أنظمة خطوط الأنابيب الصناعية.

المزايا التقنية: لماذا تختار صمام عدم الرجوع ذو القرص الواحد الخاص بنا؟

فيصمام تشونغقواننحن ندرك أن الموثوقية غير قابلة للتفاوض في البيئات الصناعية. ملكناصمام فحص قرص واحدليس مجرد مكون. إنه ضمان سلامة لنظام خطوط الأنابيب بأكمله.

1. تصميم رقاقة مضغوطة للغاية

الميزة الأكثر تميزا لديناصمام فحص قرص واحدهو حجمه الصغير وأدائه الممتاز ضد التدفق العكسي. على عكس صمامات الفحص التقليدية الضخمة، فقد اعتمدنا صمامات فحص متقدمةتصميم من نوع الرقاقة. مثل الساندويتش، يتم تثبيت الصمام مباشرة بين شفتي الأنبوب. وهذا يوفر مساحة كبيرة ويقلل من وزن التركيب وتكاليفه-2 .

2. مواد عالية الجودة

نحن تصنيع المعيارصمام فحص لوحة واحدةباستخدام جودة عاليةWCB الكربون الصلب(يلقي الصلب). هذه المادة متينة للغاية وتسمح للصمام بمقاومة البيئات القاسية والضغط العالي ودرجات الحرارة القصوى.هل تحتاج إلى المزيد؟نحن نقدم صب مخصص معالفولاذ المقاوم للصدأ (SS304، SS316) , برونز الألومنيوموالسبائك الأخرى اعتمادًا على مدى تآكل الوسائط لديك-1 .

3. الختم الديناميكي والاستجابة السريعة

القرص داخلصمام فحص قرص واحدلديه استجابة حساسة للغاية. عندما يتدفق السائل أو الغاز للأمام، ينفتح القرص على الفور بأقل قدر من المقاومة (انخفاض الضغط المنخفض). في اللحظة التي يتوقف فيها التدفق أو ينعكس، يعود القرص مرة أخرى (بمساعدة الجاذبية أو قوة الزنبرك) لتشكيل ختم محكم، مما يمنع التدميرمطرقة المياهضرر-2 .

مواصفات المنتج وورقة البيانات

التطبيقات: أين يمكنك استخدامه؟

يتم استخدام هذا الصمام متعدد الاستخدامات في العديد من الإعدادات الصناعية. لقد نجحنا في توفير لديناصمامات فحص القرص الواحدإلى القطاعات التالية:

• محطات معالجة المياه: تستخدم في أنظمة إمدادات المياه لمنع تلوث التدفق العكسي -2.
• التدفئة والتهوية وتكييف الهواء وأتمتة المباني: يتم تركيبها في أنظمة التدفئة وتكييف الهواء للحفاظ على الكفاءة الحرارية.
• محطات توليد الطاقة: ضرورية في أنظمة التبريد لضمان عدم عودة مياه التبريد، وحماية معدات المولدات -2.
• البتروكيماويات: تتعامل بشكل آمن مع نقل النفط والغاز في خطوط الأنابيب.

دراسة حالة: حماية المضخة

كانت إحدى محطات الضخ في جنوب شرق آسيا تعاني من توقفات متكررة في المضخة بسبب ارتفاع التدفق العكسي. في السابق، كانوا يستخدمون صمامات فحص التأرجح الثقيلة والبطيئة. لقد استبدلنا نظامهم بنظامناصمام فحص قرص واحد. تعمل ميزة الإغلاق السريع على القضاء على المطرقة المائية، كما أن التصميم خفيف الوزن يجعل التثبيت في غرفة المضخة المزدحمة أمرًا سهلاً.نتيجة:صفر أعطال في المضخة خلال الـ 18 شهرًا الماضية.

كيف يعمل صمام فحص القرص الواحد

الآلية بسيطة ولكنها فعالة للغاية:

1. التدفق الأمامي: يؤدي ضغط الوسط (الماء/الزيت/الغاز) إلى دفع القرص بعيدًا عن المقعد. تدور المفصلة قليلاً، مما يسمح بالتدفق الكامل.
2. التدفق العكسي: عندما ينخفض ​​الضغط المنبع أو ينعكس، فإن التدفق الخلفي يدفع القرص إلى الخلف مقابل المقعد.
3. الختم: يتم إغلاق القرص على الفور، مما يؤدي إلى إغلاق محكم وإيقاف التدفق العكسي تمامًا -2.

ثلاثة اختبارات صارمة للمصنع

يستخدم مصنعنا نظام مراقبة الجودة الذي ينافس المعايير الدولية. يجب أن يخضع كل صمام ننتجه لثلاثة "فحوصات" صارمة قبل مغادرة المصنع:

1. اختبار منع التدفق العكسي: نضمن أنه في لحظة توقف التدفق، يجلس القرص بشكل مثالي، مما يترك معدل تسرب بنسبة 0%.
2. اختبار الغلاف عالي الضغط: نستخدم ضغطًا أعلى من ضغط العمل الفعلي لاختبار الصب. وهذا يضمن أن الجسم لن يتشقق أو يتعرق.
3. محاكاة الأداء الشامل: نحن نحاكي ظروف خطوط الأنابيب في العالم الحقيقي لضمان فتح القرص بسلاسة وإغلاقه بإحكام دون أن يلتصق.

حصلت شركة Zhongguan Valve على رخصة تصنيع المعدات الخاصة TS، ISO9001، ISO14001، وOHSAS18001 -1. يتم تحرير الصمامات التي تمر بهذه المراحل الثلاث فقط.

مرونة التثبيت

نحن نعلم أن كل خط أنابيب مختلف. ملكناصمام فحص قرص واحديتكيف معك.

• الأنابيب الأفقية: التثبيت القياسي.
• الأنابيب العمودية: يعمل الصمام بشكل مثالي في تطبيقات التدفق الرأسي لأعلى. يتم إغلاق القرص بشكل فعال عن طريق الجاذبية أو الوزن الخلفي عندما تتوقف المضخة -2.

مزايا التخصيص وسلسلة التوريد

صمام تشونغقوانهو التكامل بين سلسلة توريد الصمامات الشمالية (الحديد الزهر) وسلسلة توريد الصمامات الصناعية الجنوبية (الفولاذ المصبوب/الفولاذ المقاوم للصدأ)-1 .

نحن نقدم خدمات "مصممة":

• مواد خاصة: هل تحتاج إلى التعامل مع المواد الكيميائية المسببة للتآكل؟ يمكننا التبديل إلى الفولاذ المقاوم للصدأ 316 للقرص والجسم.
• الجذع الممتد: للتركيب المدفون تحت الأرض.
• المحرك جاهز: التكامل مع مفاتيح حد الموضع للأنظمة الآلية (عند الطلب).

التزامنا:نحن لا نركز فقط على إنتاجنا لصمامات الفراشة ولكن أيضًا على تكامل سلسلة توريد الصمامات بأكملها لتزويد عملائنا بخطوط إنتاج أكثر ثراءً وخدمة أكثر تفكيرًا.

الأسئلة الشائعة حول صمامات فحص القرص الواحد

س 1: ما هو الفرق الرئيسي بين صمام فحص القرص الواحد وصمام فحص القرص المزدوج؟
أ1:ملكناصمام فحص قرص واحد(النوع المتأرجح) يوفر بشكل عام ختمًا أكثر إحكامًا ضد التدفق العكسي منخفض الضغط وأكثر متانة ضد "الارتطام" في الأحجام الأكبر (DN200+). يوفر تصميم اللوحة المفردة مساحة تدفق أكبر مقارنة ببعض اللوحات المزدوجة المحملة بنابض.

Q2: هل يمكنني تثبيت هذا الصمام عموديًا؟
أ2:نعم، يوصى به لخطوط الأنابيب العمودية حيث يكون اتجاه التدفقمن الأسفل إلى الأعلى. ومع ذلك، فمن الضروري التحقق من سهم التدفق الموجود على جسم الصمام. بالنسبة للقطرات الرأسية من أعلى إلى أسفل، قد يكون من المفضل النوع المحمّل بنابض.

س3: كيف أختار معدل الضغط المناسب؟
أ3:نحن نقدم تقييمات من PN10 إلى PN40. ينصح مهندسونا عادةً باختيار تصنيف يساوي أو أعلى من الحد الأقصى للضغط لخط الأنابيب الخاص بك. بالنسبة للبخار أو الزيت عالي الضغط، فإن مادة WCB هي الحد الأدنى القياسي.

س 4: هل المنتج متوافق تمامًا مع المعايير الدولية؟
أ4:نعم. في حين أن تصميمنا الأساسي ممتاز، إلا أنه يمكننا تصنيع منتجاتناصمام فحص قرص واحدللامتثالجيجابايت أو ANSI أو JIS أو DIN أو BSالمعايير بناءً على متطلبات حفر الحافة الخاصة بك-1 .
