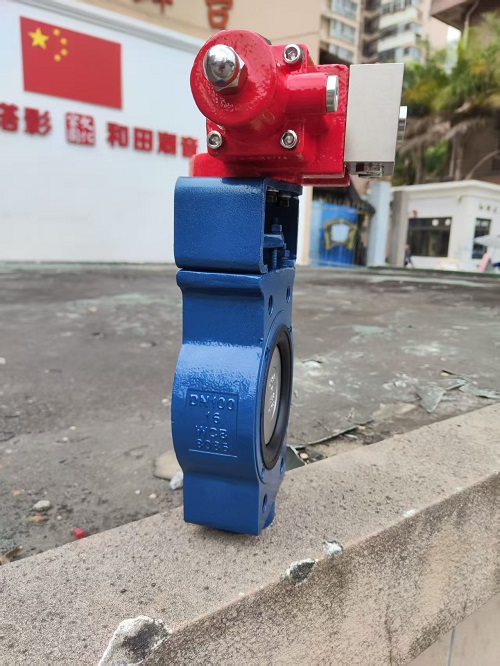

هيكل WCB شبه عروة وقرص CF8 مزود بمحرك هيدروليكي وصمام فراشة غريب الأطوار

إن هيكل WCB شبه العروة وقرص CF8 المزود بصمام الفراشة اللامركزي للمشغل الهيدروليكي هو صمام عالي الأداء مصمم للتطبيقات الصعبة التي تتطلب تشغيلًا سريعًا وختمًا موثوقًا به وأقل قدر من الصيانة. بفضل التصميم اللامركزي الفريد والمشغل الهيدروليكي، يعد هذا الصمام مثاليًا للتعامل مع الضغوط عالية التفاضلية، مع ضمان التشغيل السلس وعمر الخدمة الممتد.

ميزات التصميم:

نوع الصمام: صمام فراشة مزدوج الأوفست مع مقعد ناعم

يتميز صمام الفراشة اللامركزي بتصميم مزدوج الإزاحة، حيث يتم إزاحة محور ساق الصمام من كل من سطح الختم ومحور خط الأنابيب. يضمن هذا التصميم المبتكر أن القرص ينفصل بسرعة عن المقعد أثناء الفتح، مما يقلل بشكل كبير من الاحتكاك والتآكل، ويطيل عمر خدمة ختم الصمام.

تصميم الأوفست:

يعمل تصميم الإزاحة على تحسين كفاءة الصمام من خلال السماح للقرص بالتحرك بأقل قدر من المقاومة، مما يوفر عملية أكثر سلاسة وتقليل التآكل الميكانيكي. والنتيجة هي صمام يوفر أداءً عاليًا بينما يتطلب صيانة أقل.

نظام الختم:

مقعد ناعم مرن:

يستخدم الصمام مقعدًا ناعمًا مرنًا، مصنوع عادةً من مواد مثل EPDM، NBR، PTFE، إلخ. يضمن تصميم المقعد الناعم هذا إحكامًا مرنًا ممتازًا، مما يحقق عدم تسرب ثنائي الاتجاه. إنه يلبي معايير الختم الصارمة مثل ANSI Class VI، مما يجعله موثوقًا للغاية لمجموعة واسعة من التطبيقات الصناعية.

مواصفات المواد:

مادة الجسم

جسم الصمام مصنوع من الفولاذ الكربوني WCB، مما يوفر سلامة هيكلية قوية ومقاومة ممتازة للضغوط العامة. تضمن هذه المادة المتانة في البيئات عالية الطلب، بما في ذلك الصناعات ذات معدلات التدفق العالية أو الوسائط الكاشطة.

مادة القرص

قرص الصمام مصنوع من الفولاذ المقاوم للصدأ CF8 (304)، المعروف بمقاومته الممتازة للتآكل، وقوته العالية، ومتانته. يضمن السطح المصقول أو المطلي للقرص اتصالًا محكمًا بالمقعد الناعم للحصول على ختم موثوق به مع توفير مقاومة ضد التآكل والتآكل.

تصميم الاتصال:

جسم شبه العروة:

يتميز هذا الصمام بتصميم جسم شبه عروة، مما يسمح بسهولة التركيب والتفكيك. يتضمن التصميم شبه العروة فتحات العروة المستغلة، مما يجعل من الممكن تثبيت الصمام باستخدام البراغي، على غرار صمام الرقاقة. الميزة الرئيسية لهذا التصميم هي القدرة على دعم الصمام أثناء تفكيك خط الأنابيب، مما يسهل عملية الصيانة دون إزالة الصمام بالكامل من النظام.

يشتغل:

المحرك الهيدروليكي:

تم تجهيز الصمام بمحرك هيدروليكي، مما يوفر عزم دوران عاليًا واستجابة سريعة للتطبيقات التي تتطلب تشغيل سريع للصمام أو التعامل مع الضغط التفاضلي العالي لفتحه. يعتبر المحرك الهيدروليكي مثاليًا للأنظمة التي تتطلب درجة أعلى من التحكم والأداء، كما هو الحال في خطوط أنابيب النفط والغاز، والمعالجة الكيميائية، والتطبيقات الصناعية الأخرى.

التكامل الهيدروليكي:

يمكن دمج هذا المشغل مباشرة في أنظمة التحكم الهيدروليكية، مما يوفر تشغيلًا سلسًا وتحكمًا أكبر في حركة الصمام. لقد تم تصميمه لضمان الكفاءة العالية والحد الأدنى من استهلاك الطاقة مع زيادة الموثوقية التشغيلية إلى الحد الأقصى.

التطبيقات:

معالجة المياه ومياه الصرف الصحي

صناعة النفط والغاز

المعالجة الكيميائية

محطات توليد الطاقة

أنظمة التدفئة والتهوية وتكييف الهواء

صناعة اللب والورق

المستحضرات الصيدلانية وتصنيع الأغذية

المزايا الرئيسية:

الحد الأدنى من التآكل: يعمل التصميم اللامركزي على تقليل الاحتكاك، مما يطيل عمر موانع التسرب ويقلل متطلبات الصيانة.

عدم التسرب ثنائي الاتجاه: يضمن تصميم المقعد الناعم المرن تشغيلًا خاليًا من التسرب في كلا الاتجاهين.

تشغيل سريع وفعال: بفضل المحرك الهيدروليكي، يوفر الصمام أوقات استجابة سريعة، مما يجعله مثاليًا لتطبيقات الضغط العالي والتطبيقات سريعة المفعول.

سهولة الصيانة: يتيح التصميم شبه العروة إزالة الصمام وإعادة تركيبه بسهولة أثناء الصيانة الروتينية، مما يوفر الوقت وتكاليف العمالة.

مقاومة التآكل: يضمن القرص CF8 المصنوع من الفولاذ المقاوم للصدأ والجسم المصنوع من الفولاذ الكربوني WCB المتانة ومقاومة التآكل في البيئات القاسية.

تحديد:
