في أنظمة الأنابيب الصناعية، يعد الحفاظ على اتجاه ثابت للسائل أمرًا بالغ الأهمية لضمان السلامة والكفاءة. هذا هو المكان الذيصمام فحص قرص واحديلعب دورا حيويا. مصمم لمنع التدفق العكسي تلقائيًا، يستخدم هذا الصمام قرصًا واحدًا يفتح عندما يتدفق السائل في الاتجاه الصحيح ويغلق فورًا عندما ينعكس التدفق. هذه الآلية البسيطة والفعالة تجعلها عنصرًا أساسيًا في صناعات مثل معالجة المياه والنفط والغاز ومحطات الطاقة والمعالجة الكيميائية.
فيشركة تشجيانغ تشونغقوان لتصنيع الصمامات المحدودة، نحن متخصصون في تصميم وإنتاج صمامات فحص القرص الواحد عالية الجودة التي تجمع بين المتانة والدقة وعمر الخدمة الطويل.

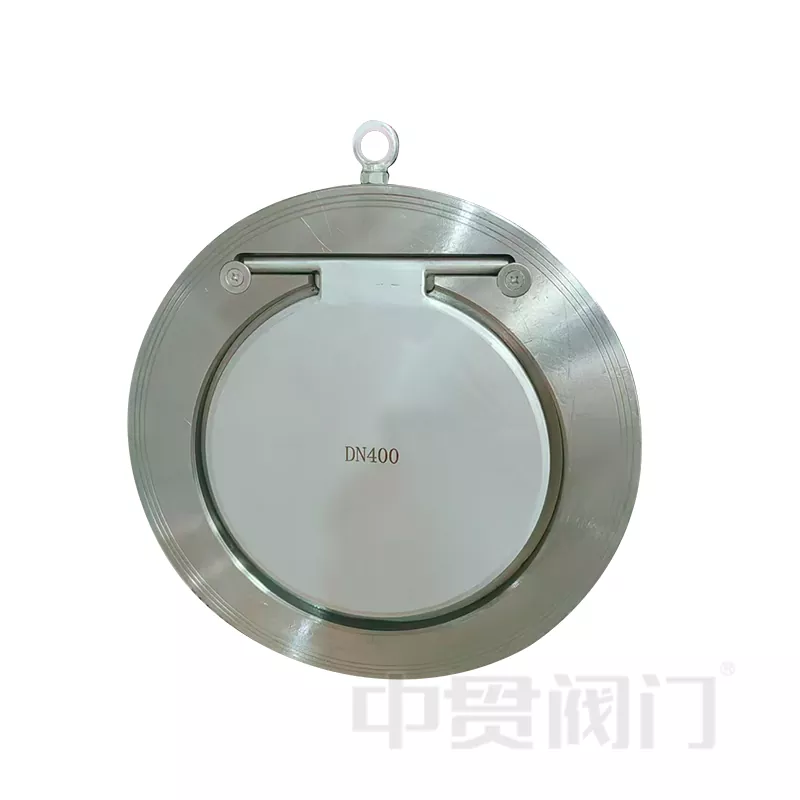

A صمام فحص قرص واحد، المعروف أيضًا باسم صمام فحص التأرجح، هو صمام أحادي الاتجاه يسمح للسائل بالتدفق بحرية في اتجاه واحد أثناء الإغلاق تلقائيًا لمنع التدفق العكسي. يتكون بشكل رئيسي من جسم الصمام، القرص، المفصلة، والمقعد. عندما يتحرك السائل في الاتجاه المطلوب، يؤدي الضغط إلى رفع القرص عن المقعد، مما يسمح باستمرار التدفق. عندما يتوقف التدفق أو ينعكس، تؤدي الجاذبية أو الضغط العكسي إلى عودة القرص إلى موضعه المغلق.
لا يتطلب هذا التصميم ذاتي المفعول أي تحكم خارجي، مما يجعله مثاليًا للأنظمة التي يكون فيها منع التدفق العكسي أمرًا بالغ الأهمية دون تدخل بشري.
ملكناصمامات فحص القرص الواحدتم تصميمها بدقة لتقديم أداء ثابت في البيئات الصعبة. فيما يلي الميزات الرئيسية التي تميز منتجاتنا:
هيكل مدمج:يضمن التصميم البسيط مع عدد أقل من الأجزاء المتحركة سهولة التركيب والصيانة.
انخفاض الضغط المنخفض:مسار التدفق الداخلي المبسط يقلل من فقدان الطاقة.
مقاومة التآكل:مصنوعة من مواد فاخرة مناسبة للبيئات الكيميائية أو البحرية القاسية.
الختم المحكم:يضمن إغلاقًا موثوقًا به لمنع التسرب وتلوث النظام.
عمر الخدمة الطويل:مصممة لمتانة الدورة العالية في ظل ظروف التدفق المختلفة.
المواصفات الفنية لصمام عدم الرجوع ذو القرص الواحد
| المعلمة | مواصفة |
|---|---|
| نوع الصمام | صمام فحص قرص واحد |
| نطاق الحجم | DN40 – DN600 (1½ بوصة – 24 بوصة) |
| تصنيف الضغط | PN10 / PN16 / PN25 / كلاس 150 / كلاس 300 |
| مادة الجسم | الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، الفولاذ المقاوم للصدأ |
| مادة القرص | تتوفر خيارات من الفولاذ المقاوم للصدأ والبرونز والمطلي بـ EPDM |
| مادة المقعد | مقاعد معدنية / مقاعد ناعمة (EPDM، NBR، PTFE) |
| ينتهي الاتصال | نوع الرقاقة أو ذات الحواف أو العروة |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +200 درجة مئوية (حسب المواد) |
| واسطة | الماء والبخار والنفط والغاز والهواء والسوائل الكيميائية |
| موقف التثبيت | أفقي أو عمودي (تدفق تصاعدي) |
توضح هذه المعلمات القدرة على التكيف لديناصمام فحص قرص واحدلمختلف التطبيقات الصناعية، من أنظمة المياه البلدية إلى خطوط أنابيب الغاز ذات الضغط العالي.
تعتمد الكفاءة في نظام التحكم في التدفق بشكل كبير على الحفاظ على ضغط ثابت ومنع انعكاس التدفق. الصمام فحص قرص واحديساعد على تحسين هذه العوامل بعدة طرق:
تقليل فقدان الطاقة:
تعمل الهندسة الداخلية المبسطة للصمام على تقليل الاضطراب، مما يقلل من استهلاك الطاقة.
التشغيل التلقائي:
نظرًا لأنه لا يتطلب تحكمًا أو طاقة خارجية، تظل تكاليف التشغيل منخفضة.
تعزيز السلامة:
ومن خلال منع التدفق العكسي، فإنه يحمي المضخات والضواغط وخطوط الأنابيب من التلف المحتمل.
سهولة الصيانة:
يعمل تصميمه المدمج الذي يسهل الوصول إليه على تبسيط عملية الفحص والاستبدال، مما يقلل من وقت التوقف عن العمل.
تطبيقات متعددة الاستخدامات:
مناسبة لكل من أنظمة السائل والغاز، مما يجعلها مثالية لمجموعة واسعة من الصناعات.
إن اختيار الشركة المصنعة للصمام المناسب يعني ضمان الموثوقية والسلامة والأداء على المدى الطويل.شركة تشجيانغ تشونغقوان لتصنيع الصمامات المحدودةهي مورد عالمي موثوق به يتمتع بعقود من الخبرة في تصميم الصمامات وإنتاجها.
مراقبة الجودة الشاملة:يخضع كل صمام لاختبارات ضغط وتسرب صارمة قبل الشحن.
تتبع المواد:نحن نضمن أن جميع المواد تلبي المعايير الدولية مثل ISO وAPI وCE.
خيارات التخصيص:تصميمات مصممة خصيصًا لتناسب متطلبات النظام المحددة.
التسليم السريع والدعم العالمي:تضمن الخدمات اللوجستية الفعالة وخدمة العملاء سريعة الاستجابة التعاون السلس.
هدفنا هو توفير حلول التحكم في التدفق التي يمكن الاعتماد عليها والتي تعزز الكفاءة التشغيلية والسلامة للعملاء في جميع أنحاء العالم.
الصمام فحص قرص واحديتم تطبيقه على نطاق واسع في:
أنظمة المياه والصرف الصحي– يمنع التلوث بسبب التدفق العكسي.
محطات توليد الطاقة– يضمن التشغيل المستقر لأنظمة التبريد والوقود.
خطوط أنابيب النفط والغاز– حماية المعدات من الضغوط المفاجئة.
الصناعات الكيماوية والبتروكيماوية- يتعامل مع الوسائط المسببة للتآكل أو درجة الحرارة العالية بأمان.
أنظمة التدفئة والتهوية وتكييف الهواء ومكافحة الحرائق– يحافظ على توازن الضغط والامتثال للسلامة.
سواء في الأنظمة البلدية أو خطوط المعالجة الصناعية، يلعب هذا الصمام دورًا حيويًا في الحفاظ على التدفق المستقر أحادي الاتجاه.
Q1: ما هي الوظيفة الرئيسية لصمام فحص القرص الواحد؟
A1: وظيفتها الأساسية هي السماح بالتدفق في اتجاه واحد ومنع التدفق العكسي تلقائيًا، مما يحمي المضخات وخطوط الأنابيب من التلف الناتج عن التدفق العكسي أو مطرقة الماء.
س2: كيف أختار صمام فحص القرص الواحد المناسب لنظامي؟
ج2: يعتمد الاختيار على عوامل مثل نوع السائل والضغط ودرجة الحرارة ومساحة التثبيت. فيشركة تشجيانغ تشونغقوان لتصنيع الصمامات المحدودة، يمكن لمهندسينا أن يوصيوا بأفضل نموذج بناءً على متطلباتك المحددة.
س 3: هل يمكن تركيب صمام فحص القرص الواحد عموديًا؟
ج3: نعم، يمكن تركيبه أفقيًا وعموديًا، بشرط أن يتوافق اتجاه التدفق بشكل صحيح مع تصميم الصمام. يُستخدم التثبيت العمودي عادةً لتطبيقات التدفق التصاعدي.
س 4: ما هي الصيانة التي يتطلبها صمام فحص القرص الواحد؟
ج4: يضمن الفحص المنتظم لمكونات القرص والمقعد والمفصلة الموثوقية المستمرة. سيؤدي تنظيف أو استبدال الأختام البالية إلى الحفاظ على الإغلاق المحكم ومنع التسرب.
في المشهد الصناعي التنافسي اليوم، يعد ضمان استقرار النظام وسلامته أمرًا غير قابل للتفاوض. أصمام فحص قرص واحديوفر حماية تلقائية ضد التدفق العكسي، وتكاليف صيانة منخفضة، وموثوقية طويلة الأمد - كل ذلك ضمن تصميم مضغوط.
بالشراكة معشركة تشجيانغ تشونغقوان لتصنيع الصمامات المحدودة، يمكنك الوصول إلى الهندسة ذات المستوى العالمي، ومراقبة الجودة الصارمة، وخدمة ما بعد البيع سريعة الاستجابة. تم تصميم صماماتنا ليس فقط للأداء الجيد ولكن لتدوم طويلاً، مما يجعلها استثمارًا ذكيًا طويل المدى لأي نظام للتحكم في السوائل.
اتصالشركة تشجيانغ تشونغقوان لتصنيع الصمامات المحدودة
لمزيد من التفاصيل أو المواصفات المخصصة، يرجى الاتصال بفريق المبيعات لدينا. نحن على استعداد لمساعدتك في العثور على الكمالصمام فحص قرص واحدالحل لاحتياجات التطبيق الخاص بك.
