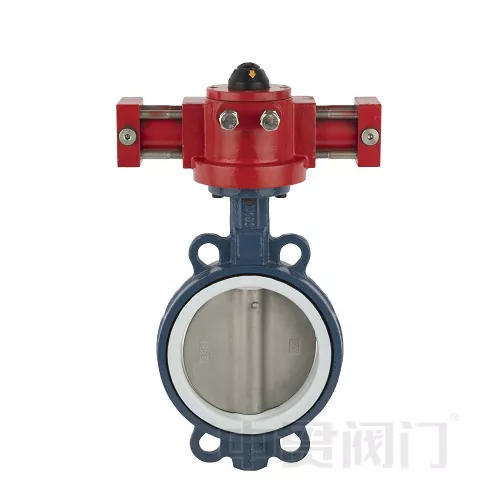

يتميز صمام الفراشة المتحد المركز للمشغل الهيدروليكي بقرص يدور حول عمود مركزي للتحكم في التدفق، بينما تستخدم المحركات الهيدروليكية ضغط السائل لتحريك الصمام. يسمح هذا المزيج بالتحكم الدقيق والقوي في تدفق السوائل في مختلف التطبيقات، خاصة عندما تكون الأتمتة مطلوبة وتحتاج إلى عزم دوران أعلى.
تنظم أنظمة التحكم في السوائل الصناعية التدفق عن طريق فتح وإغلاق صمامات الفراشة. يستخدم صمام الفراشة الهيدروليكي نظام محرك هيدروليكي لتحويل ضغط السائل إلى طاقة ميكانيكية، مما يدفع عمود الصمام لإكمال حركة دورانية بمقدار 90 درجة. بالمقارنة مع المحركات الكهربائية/ الهوائية، يوفر النظام الهيدروليكي خرج عزم دوران أعلى ومقاومة أفضل للصدمات.
مكونات جسم الصمام
القرص: يفتح ويغلق مسار التدفق عن طريق الدوران 90 درجة.
ساق الصمام: مكون النقل الأساسي الذي يربط المشغل بالقرص.
نظام الختم: يضمن مقعد الصمام ذو الختم الناعم EPDM عدم التسرب.
طريقة الاتصال: تصميم ذو حواف/رقاقة (متوافق مع معايير ANSI/EN).
المحرك الهيدروليكي
يعمل ضغط الزيت على تشغيل أسطوانة المكبس، مما ينتج عنه قوة خطية ← تحويلها إلى عزم الدوران.
السكتة الدماغية القياسية 90 درجة، وقت الاستجابة ≥ 3 ثواني.
اختياري أحادي المفعول (عودة الزنبرك) أو مزدوج الفعل (محرك هيدروليكي ثنائي الاتجاه).
|
ميزة |
القيمة الفنية |
|
تحكم عالي الدقة |
دقة تحديد موقع نظام المؤازرة الهيدروليكية ±0.5 درجة |
|
ارتفاع الناتج عزم الدوران |
ما يصل إلى 10000 نيوتن متر (حالة عمل PN40) |
|
الحماية من الفشل |
عودة الربيع التلقائي لإغلاق الطوارئ |
|
القدرة على التكيف البيئي |
نطاق درجة الحرارة -40 درجة مئوية ~ 150 درجة مئوية، تصنيف حماية IP68 |
|
ميزة توفير الطاقة |
استهلاك الطاقة صفر في حالة الضغط |
