صمامات الفراشة الجذعية الممتدةتُستخدم على نطاق واسع في أنظمة الأنابيب الصناعية الحديثة حيث لا تستطيع الصمامات القياسية توفير إمكانية الوصول الكافية أو الراحة التشغيلية. تتميز هذه الصمامات بساق ممدود يسمح للمشغلين بالتحكم في التدفق من خطوط الأنابيب المعزولة أعلاه، أو المنشآت الموجودة تحت الأرض، أو المواقع التي يصعب الوصول إليها. تشرح هذه المقالة كيفية عمل صمامات الفراشة ذات الجذع الممتد، ومكوناتها الهيكلية، ومزاياها، وتطبيقاتها الشائعة، والعوامل الرئيسية التي يجب مراعاتها عند اختيار الصمام المناسب للاستخدام الصناعي. تساعد الجداول الواضحة والأقسام المنظمة والإرشادات العملية المهندسين وفرق المشتريات ومتخصصي الصيانة على فهم كيفية حل هذه الصمامات للتحديات التشغيلية الواقعية.
في أنظمة الأنابيب الصناعية، تلعب الصمامات دورًا حاسمًا في تنظيم وعزل وتوجيه تدفق السوائل. من بين الأنواع العديدة المتوفرة، تُقدر صمامات الفراشة بتصميمها المدمج وتشغيلها السريع وفعاليتها من حيث التكلفة.
ومع ذلك، في بعض المنشآت، لا يمكن تشغيل صمام الفراشة القياسي بسهولة بسبب طبقات العزل، أو وضع الأنابيب تحت الأرض، أو خطوط الأنابيب المرتفعة. في مثل هذه الحالات، أتمديد صمام الفراشة الجذعيةيصبح الحل المفضل.

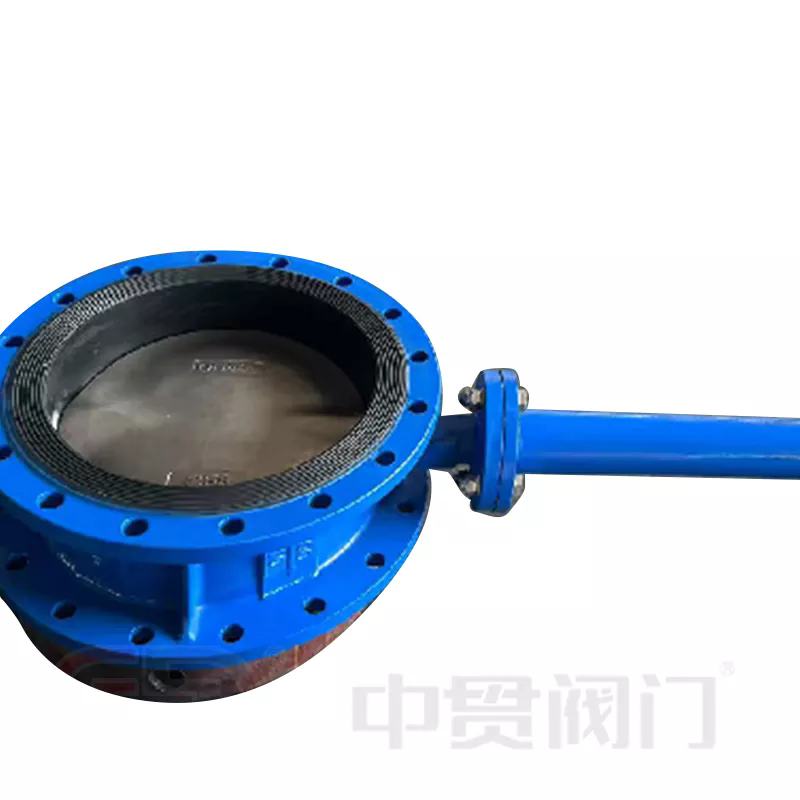

يتميز هذا الصمام المتخصص بساق أطول يمتد إلى ما وراء جسم الصمام. يسمح الجذع الممتد للمشغل أو المقبض بالبقاء في متناول اليد حتى عند تركيب الصمام نفسه في المواقع الصعبة. ونتيجة لذلك، أصبحت الصيانة والتشغيل أكثر أمانًا وأكثر ملاءمة بشكل ملحوظ.
الشركات المصنعة مثلتشونغقوانتوفير صمامات فراشة جذعية ممتدة هندسية مصممة لتلبية المتطلبات المطلوبة لخطوط الأنابيب الصناعية، بما في ذلك المصانع الكيماوية ومرافق معالجة المياه والبنية التحتية للطاقة.
مبدأ العمل لصمام الفراشة ذو الجذع الممتد مشابه لمبدأ صمام الفراشة التقليدي. الفرق الأساسي يكمن في طول ساق الصمام.
داخل جسم الصمام، يدور قرص دائري حول عمود مركزي. عندما يتم تشغيل الجذع، يدور القرص إما للسماح أو تقييد تدفق السوائل عبر خط الأنابيب.
تتضمن العملية التشغيلية عادة الخطوات التالية:
عندما يتم محاذاة القرص بالتوازي مع خط الأنابيب، يتدفق السائل بحرية. عند تدويره بشكل عمودي على خط الأنابيب، يمنع القرص التدفق تمامًا. تسمح هذه العملية ربع دورة بالتحكم السريع والفعال في التدفق.
يضمن الجذع الممتد بقاء المشغل فوق طبقات العزل أو مستوى الأرض، مما يسمح للمشغلين بالوصول إلى آلية التحكم دون إزالة العزل أو حفر خطوط الأنابيب.
يتكون صمام الفراشة ذو الجذع الممتد من عدة مكونات رئيسية تعمل معًا لضمان أداء موثوق.
| عنصر | وصف |
| جسم الصمام | السكن الرئيسي الذي يتصل بخط الأنابيب ويحتوي على مكونات داخلية. |
| القرص | العنصر الدوار الذي يتحكم في تدفق السائل عبر الصمام. |
| الجذعية الموسعة | عمود مطول يسمح بوضع المشغل بعيدًا عن جسم الصمام. |
| مقعد | يوفر الختم بين القرص وجسم الصمام لمنع التسرب. |
| المحرك أو المقبض | الآلية الخارجية المستخدمة لتشغيل الصمام. |
| محامل | دعم الدوران السلس للساق وتقليل الاحتكاك. |
تم تصميم الجذع الممتد بعناية للحفاظ على القوة الميكانيكية وضمان نقل عزم الدوران بدقة أثناء التشغيل.
توفر صمامات الفراشة ذات الجذع الممتد العديد من الفوائد العملية مقارنة بصمامات الفراشة القياسية.
تجعل هذه المزايا صمامات الفراشة الجذعية الممتدة مفيدة بشكل خاص في الأنظمة الصناعية الكبيرة حيث تعد إمكانية الوصول والموثوقية أمرًا بالغ الأهمية.
تُستخدم صمامات الفراشة الجذعية الممتدة على نطاق واسع في العديد من الصناعات حيث تكون إمكانية الوصول إلى خطوط الأنابيب محدودة.
على سبيل المثال، في أنظمة التدفئة المركزية، غالبًا ما يتم تغطية خطوط الأنابيب بعزل سميك لتقليل فقدان الحرارة. سيتم دفن الصمام القياسي تحت طبقات العزل، مما يجعل التشغيل صعبًا. يحل الجذع الممتد هذه المشكلة عن طريق وضع آلية التحكم فوق العزل.
يلخص الجدول التالي المعلمات التقنية الشائعة المرتبطة بصمامات الفراشة الجذعية الممتدة المستخدمة في الأنظمة الصناعية.
| المعلمة | النطاق النموذجي |
| القطر الاسمي | DN50 – DN1200 |
| تصنيف الضغط | PN10 - PN25 |
| مادة الجسم | الحديد الدكتايل، الكربون الصلب، الفولاذ المقاوم للصدأ |
| مادة القرص | الفولاذ المقاوم للصدأ أو البرونز أو السبائك المطلية |
| مادة المقعد | إبدم، بتف، نبر |
| طول تمديد الجذعية | مخصصة وفقا لعمق التثبيت |
| نوع التشغيل | دليل، المحرك الكهربائي، المحرك الهوائي |
يمكن أن تختلف هذه المعلمات وفقًا لمتطلبات المشروع وظروف التشغيل.
يتطلب اختيار الصمام المناسب تقييم عدة عوامل فنية لضمان أداء موثوق.
إن العمل مع الشركات المصنعة ذات الخبرة مثل Zhongguan يمكن أن يساعد في ضمان أن تكوين الصمام يتوافق مع المتطلبات الهندسية المحددة لنظام خطوط الأنابيب.
على الرغم من أن صمامات الفراشة معروفة بمتطلبات الصيانة المنخفضة، إلا أن الفحص المنتظم يساعد على إطالة عمر الخدمة.
يعمل التثبيت المناسب والصيانة الروتينية على تحسين موثوقية الصمام بشكل كبير وتقليل تكاليف التشغيل على المدى الطويل.
1. لماذا يعد الجذع الممتد ضروريًا لبعض صمامات الفراشة؟
يتيح الجذع الممتد إمكانية الوصول إلى مشغل الصمام عند تركيب جسم الصمام تحت الأرض، أو داخل طبقات العزل، أو في المناطق التي يصعب الوصول إليها.
2. هل يمكن تخصيص طول تمديد الجذع؟
نعم. توفر معظم الشركات المصنعة أطوال جذعية مخصصة بناءً على عمق خط الأنابيب وسمك العزل والمتطلبات التشغيلية.
3. هل صمامات الفراشة ذات الجذع الممتد مناسبة لأنظمة درجات الحرارة المرتفعة؟
نعم، بشرط أن يتم اختيار المواد ومكونات الختم المناسبة لتحمل درجة حرارة التشغيل.
4. ما الفرق بين صمام الفراشة القياسي وإصدار الجذع الممتد؟
والفرق الرئيسي هو الجذع الأطول الذي يربط قرص الصمام بالمشغل، مما يتيح التشغيل من موضع بعيد أو مرتفع.
توفر صمامات الفراشة الجذعية الممتدة حلاً فعالاً لخطوط الأنابيب الصناعية حيث لا يمكن الوصول إلى الصمامات القياسية بسهولة. ومن خلال تمديد الجذع فوق طبقات العزل أو التركيبات الموجودة تحت الأرض، تعمل هذه الصمامات على تبسيط التشغيل وتعزيز السلامة وتقليل تعقيد الصيانة.
بفضل هيكلها المدمج، والتحكم الفعال في التدفق، وخيارات التثبيت المرنة، تستمر صمامات الفراشة الجذعية الممتدة في لعب دور مهم في هندسة خطوط الأنابيب الحديثة. منتجات عالية الجودة تصنعها شركات مثلتشونغقوانتساعد على ضمان أداء موثوق به عبر مجموعة واسعة من البيئات الصناعية الصعبة.
إذا كنت تبحث عن حل يمكن الاعتماد عليه لخطوط الأنابيب المعزولة، أو المنشآت تحت الأرض، أو أنظمة التحكم في التدفق المتخصصة، فإن فريقنا الهندسي جاهز لمساعدتك.اتصل بنااليوم لتتعرف على المزيد حول حلول صمامات الفراشة الجذعية الممتدة المخصصة واكتشف كيف يمكن لـ Zhongguan دعم مشروعك.
