تواجه شبكات المياه الجوفية اهتمامًا متجددًا، حيث تعمل الأنابيب القديمة، وإعادة التطوير الحضري، ومتطلبات الصيانة على إعادة تشكيل تخطيط البنية التحتية. تعمل هذه التغييرات على التركيز على إمكانية الوصول إلى الصمامات، خاصة عندما يتم تركيب معدات التشغيل تحت الأرض.
تم بناء العديد من شبكات المياه البلدية لخدمة المجتمعات على مدى عقود. ومع تقدم عمر هذه الأنظمة، يجب أن تعالج مشاريع إعادة التأهيل ما هو أكثر من الأنابيب المتضررة. تحتاج أيضًا الصمامات والمفاصل وغرف الوصول والمكونات الأخرى إلى الفحص والاستبدال عند الضرورة.
قد يعمل الصمام بشكل صحيح لسنوات ولكن يصعب الوصول إليه عند دفنه تحت الطرق أو الأرصفة أو المناطق ذات المناظر الطبيعية. إذا كانت الصيانة تتطلب حفريات واسعة النطاق، فقد يؤدي العمل إلى تعطيل حركة المرور، والتأثير على الخدمات القريبة، وزيادة تعقيد المشروع.
وهذا هو أحد الأسباب التي تجعل مخططي البنية التحتية يفكرون بشكل متزايد في ترتيبات الوصول أثناء ترقيات خطوط الأنابيب بدلاً من التعامل معها كتفاصيل تركيب ثانوية. والهدف ليس مجرد استبدال المعدات القديمة، بل جعل الفحص والتشغيل في المستقبل أكثر قابلية للإدارة.
ينظم صمام الفراشة التدفق عبر قرص دوار داخل الأنبوب. هيكلها المدمج نسبيًا يجعلها مناسبة للعديد من تطبيقات توزيع المياه والتطبيقات الصناعية، بما في ذلك أقطار خطوط الأنابيب الأكبر.

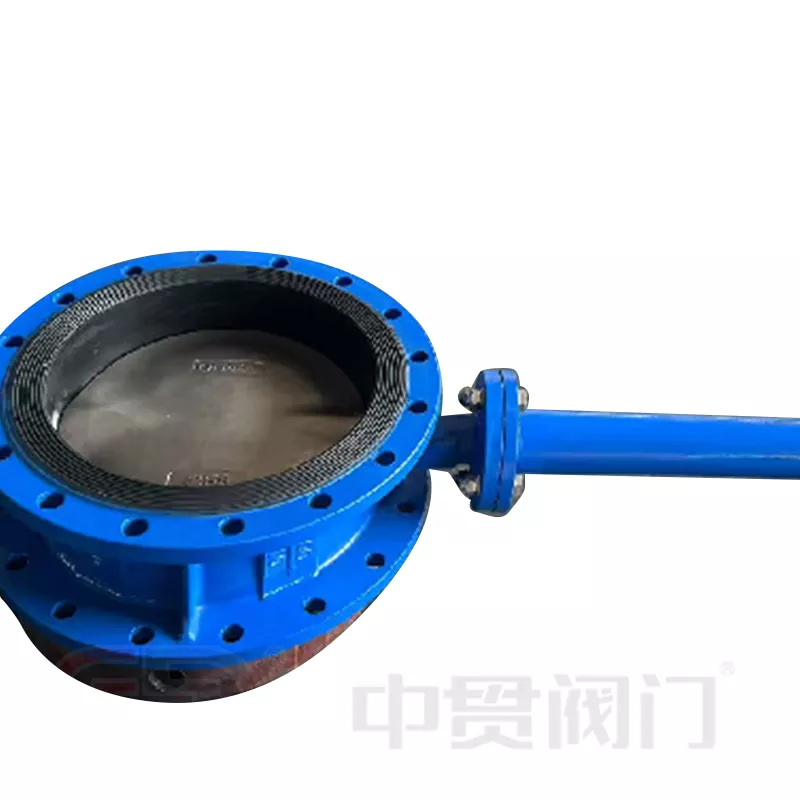

انتمديد صمام الفراشة الجذعيةيستخدم ترتيب عمود ممتد لتوصيل الصمام المدفون بنقطة تشغيل تقع في الأعلى. اعتمادًا على التثبيت، قد يتم وضع آلية التشغيل داخل غرفة الوصول أو في مكان محدد آخر يسهل الوصول إليه.
يمكن أن يقلل هذا الترتيب من الحاجة إلى الوصول إلى جسم الصمام مباشرة عندما تكون العملية مطلوبة. ومع ذلك، تعتمد الفوائد على عمق التركيب، وتكوين الجذع، وطريقة التشغيل، والحماية المقدمة ضد التعرض البيئي.
التصميم لا يلغي كل متطلبات الصيانة. لا يزال يتعين تحديد وتثبيت الصمام والعمود وآلية التشغيل وهيكل الوصول المحيط وفقًا لظروف خط الأنابيب.
ترتبط إمكانية الوصول إلى الصمامات الموجودة تحت الأرض بعدة أنواع من مشاريع البنية التحتية.
| طلب | الاعتبار الرئيسي |
|---|---|
| توزيع المياه البلدية | الوصول للعزل الروتيني والتحكم في التدفق |
| مرافق معالجة المياه | التنسيق بين مواقع الصمامات وطرق الصيانة |
| شبكات المرافق الصناعية | التشغيل الآمن داخل مناطق التثبيت المحظورة |
| إعادة تأهيل خطوط الأنابيب في المناطق الحضرية | الحد من الحفر غير الضروري وتعطيل السطح |
في منطقة حضرية كثيفة النمو، على سبيل المثال، قد يوضع الصمام تحت سطح مرصوف حيث قد يكون الحفر المتكرر غير مريح. يمكن أن يساعد التخطيط لوضع تشغيل يمكن الوصول إليه أثناء التثبيت الأصلي أو الترقية المجدولة في تبسيط ترتيبات الصيانة اللاحقة.
لا يزال التكوين المناسب يعتمد على تخطيط الشبكة. لا يتطلب كل صمام مدفون ساقًا ممتدًا، وقد تكون تصميمات الصمامات البديلة أكثر ملاءمة عندما تختلف المساحة أو ظروف الضغط أو متطلبات التشغيل.
يتضمن اختيار الصمام لمشروع تحت الأرض أكثر من مجرد تحديد قطره الاسمي. تؤثر بيئة التشغيل وعملية الصيانة المتوقعة على التكوين النهائي.
يعد عمق التثبيت والمحاذاة أمرًا مهمًا لأن الجذع يجب أن يربط الصمام بنقطة التشغيل الخاصة به دون إنشاء تحميل ميكانيكي غير مناسب. يجب أن يتطابق طول الامتداد مع تخطيط الموقع، ويجب أن يوفر الهيكل المحيط مساحة كافية للتشغيل.
يتطلب توافق المواد والختم أيضًا الاهتمام. يمكن أن يؤثر تكوين الماء ودرجة الحرارة والضغط والتعرض المحتمل لرطوبة التربة على اختيار المواد ومتطلبات الختم. يجب أن يكون الصمام المحدد مناسبًا لظروف الخدمة الفعلية.
تصميم غرفة الوصول هو اعتبار آخر. توفر نقطة التشغيل الملائمة فائدة محدودة إذا كان من الصعب الدخول إلى الغرفة، أو معرضة للفيضانات، أو تعرقلها المرافق الأخرى. ولذلك ينبغي تقييم ترتيبات الصرف والتحميل السطحي والوصول كجزء من التثبيت الأوسع.
أخيرًا، يجب أن تحدد خطط التشغيل والصيانة كيفية تشغيل الصمام وفحصه واختباره بعد التثبيت. يمكن أن تساعد التوثيق الواضح فرق الصيانة على فهم تكوين المعدات دون الاعتماد على التنقيب أو الافتراضات.
أصبحت المراقبة الرقمية جزءًا مهمًا من إدارة شبكات المياه، لكن البنية التحتية الذكية لا تعتمد على البرمجيات وحدها. يمكن لأجهزة الاستشعار ومنصات التحكم توفير معلومات حول ظروف الشبكة، بينما تؤدي الصمامات المهمة المادية المتمثلة في تنظيم التدفق أو عزله.
انتمديد صمام الفراشة الجذعيةيمكن أن تشكل جزءًا من ترتيب البنية التحتية الأوسع هذا عندما يتناسب تكوينها الميكانيكي مع الموقع. عندما يكون التشغيل الآلي مطلوبًا، يجب تقييم آلية التشغيل ونظام التحكم من أجل التوافق بدلاً من افتراض أن الجذع الممتد يوفر التحكم عن بعد تلقائيًا.
التمييز مهم لأن إمكانية الوصول والأتمتة والمراقبة هي وظائف منفصلة. قد يكون من الممكن الوصول إلى الصمام للتشغيل اليدوي دون التحكم فيه إلكترونيًا، بينما يتطلب الصمام الآلي معدات إضافية وترتيبات تحكم مناسبة.
يتضمن إنتاج الصمامات العديد من العمليات التي تؤثر على المكون النهائي، بما في ذلك التصنيع والتجميع ووضع العلامات واختبار الضغط. يعد التحكم المتسق في هذه المراحل أمرًا مهمًا لأن دقة الأبعاد وأداء الختم والتجميع الصحيح تؤثر على كيفية عمل الصمام أثناء الخدمة.
شركة Zhejiang Zhongguan Valve Manufacture Co., Ltd.، ومقرها في Yongjia، Wenzhou، Zhejiang، لديها خبرة في إنتاج صمامات الفراشة. تشتمل مجموعة منتجاتها المعلنة على تكوينات الرقاقة والعروة والقسم U والشفة، مع أحجام إنتاج شائعة تتراوح من DN40 إلى DN1600. وتشمل عمليات الإنتاج الخاصة بها التصنيع باستخدام الحاسب الآلي، والتجميع، ووضع علامات على الصمامات، واختبار الضغط.
توفر هذه التفاصيل سياق الصناعة لفهم كيفية إنتاج مكونات الصمام وفحصها. ومع ذلك، يجب تحديد الأداء المحدد في خط أنابيب تحت الأرض من خلال مواصفات المنتج ذات الصلة، ومتطلبات التثبيت، ونتائج الاختبار المعمول بها.
تهتم عملية إعادة تأهيل خطوط الأنابيب بشكل متزايد بما يحدث بعد اكتمال البناء. يجب أن تظل المعدات سهلة الوصول ومتوافقة مع ظروف التشغيل ويمكن التحكم فيها طوال فترة خدمتها.
توفر ترتيبات الجذع الممتدة طريقة واحدة لمعالجة الفجوة بين جسم الصمام المدفون وموقع التشغيل الذي يمكن الوصول إليه. وتعتمد ملاءمتها على ظروف الموقع، واحتياجات الصيانة، وتصميم نظام خطوط الأنابيب الكامل.
مع استمرار خضوع الشبكات تحت الأرض للإصلاح والتجديد، فإنتمديد صمام الفراشة الجذعيةيظل خيارًا مناسبًا للمشاريع التي يكون فيها الوصول التشغيلي أحد الاعتبارات الهندسية الرئيسية. الاتجاه الأوسع واضح: التحديث الفعال لخطوط الأنابيب يتطلب الاهتمام ليس فقط بالأنابيب نفسها، ولكن أيضًا بالتفاصيل العملية التي تشكل التشغيل الآمن والصيانة طويلة المدى.
