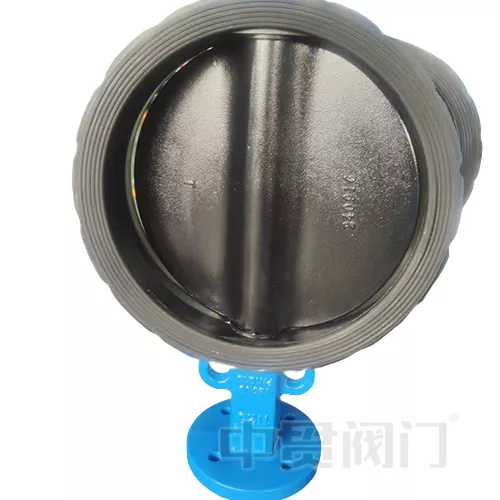

EN593 تصميم صمام الفراشة القياسي

كمواصفات مهمة في مجال الصمامات الصناعية في أوروبا ، يوفر معيار التصميم EN593 إطارًا منهجيًا لتصميم واختبار صمامات الفراشة المعدنية. ستحلل هذه المقالة بعمق المتطلبات الأساسية للمعيار واستكشاف المزايا التقنية لصمامات الفراشة التي تلبي هذا المعيار (EN 593 Design Butterfly Valve) في السيناريوهات الصناعية.

المواصفات الأساسية لمعايير EN593

تم تطوير EN593 من قبل اللجنة الأوروبية للتوحيد (CEN) ، وهو ينطبق على تصميم صمامات الفراشة المعدنية في أنظمة خطوط أنابيب ذات شهرة أو معبأة بعقب ، وتغطي وظائف العزلة والتنظيم والتحكم. تشمل أبرزها الفني ما يلي:

نطاق الضغط والحجم:

1. الضغط الاسمي (PN): 2.5 إلى 40 بار ؛ الصف القياسي الأمريكي (الفئة): 150 إلى 300 ؛

2. القطر الاسمي (DN): DN20 إلى DN2400 ، مع الحد الأقصى لدعم تصميم قطره 2.4 متر (DN2400) ؛

3. تتطلب التطبيقات الخاصة (مثل التحكم في العملية) الإشارة إلى المعايير التكميلية EN1349 و EN60534-2-1.

المتطلبات المادية والهيكلية:

1. يجب أن يكون جسم الصمام من المعدن المقاوم للتآكل (مثل الفولاذ الكربوني ، والفولاذ المقاوم للصدأ أو الفولاذ المزدوج) وتلبية شهادة المواد EN 10204 ؛

2. يجب أن يكون لبطاق الجذع والفراشة في الصمام قوة الالتواء ، ويجب تكييف ختم مقعد الصمام مع الأختام الناعمة (EPDM/FKM) أو الأختام الصلبة المعدنية إلى المعدن ؛

3. أبعاد اتصال الحافة تتبع بصرامة معيار EN 558 لضمان قابلية التبادل العالمي.

مواصفات اختبار الأداء:

1. اختبار الختم: وفقًا لمعايير ISO 5208 ، يتم تحقيق تسرب صفر عند 1.1 أضعاف الضغط المقدر ؛

2. التحقق من عزم الدوران: بعد تثبيت المشغل ، يجب أن يجتاز 1000 اختبارات دورة الفتح والإغلاق ، وتقلب عزم الدوران IS≤5 ٪ ؛

3. اختبار قوة الضغط: يجب أن يقاوم جسم الصمام اختبار الضغط الهيدروستاتيكي البالغ 1.5 أضعاف ضغط PN لمدة 3 دقائق دون تشوه

Ouren593 Design Standard Butterfly Valve اتبع بشكل صارم هذه المعيار ، إذا كنت بحاجة إلى تأكيد معيار آخر ، يرجى الاتصال بنا فقط.

المزايا الفنية

المزايا الفنية:

يعمل صمام الفراشة الذي يتوافق مع صمام الفراشة القياسي EN593 (EN593 Design Standard) بشكل جيد في السيناريوهات التالية:

القدرة على التكيف مع وسائل الإعلام القاسية:

1. من خلال تحسين سطح لوحة الفراشة مع هالار أو PTFE أو الطلاء المعدني ، يمكنه تحمل الحمض القوي ، والبخار عالي درجة الحرارة ووسائط الحبيبية الكاشطة 13 ؛

2. على سبيل المثال ، يمكن لصمام DN1600 أن يقاوم تآكل H2S عند 150 ℃ و PN16 لوقت طويل في نظام استرداد الكبريت لمصنع البتروكيماويات.

تصميم الختم عالي الكفاءة:

1. هيكل الختم ثنائي الاتجاه (غريب الأطوار أو غريب الأطوار الثلاثي) يقلل من احتكاك الفتح والإغلاق ويمتد حياة مقعد الصمام ؛

2. يصل مستوى تسرب مقعد صمام الختم الناعم إلى الفئة السادسة (الختم على مستوى الفقاعة) ، ويلتقي الختم الصلب مع معيار السلامة من الحرائق (API 607).

إمكانات الترقية الذكية

1. تدعم واجهة رمح ISO5211 الموحدة (F05-F25) التكامل السريع للمشغلات الكهربائية/الهوائية ؛

2. إلى جانب الإنترنت الصناعي للأشياء (IIOT) ، يمكن مراقبة عزم دوران الصمام ودرجة الحرارة والتسرب في الوقت الفعلي.
