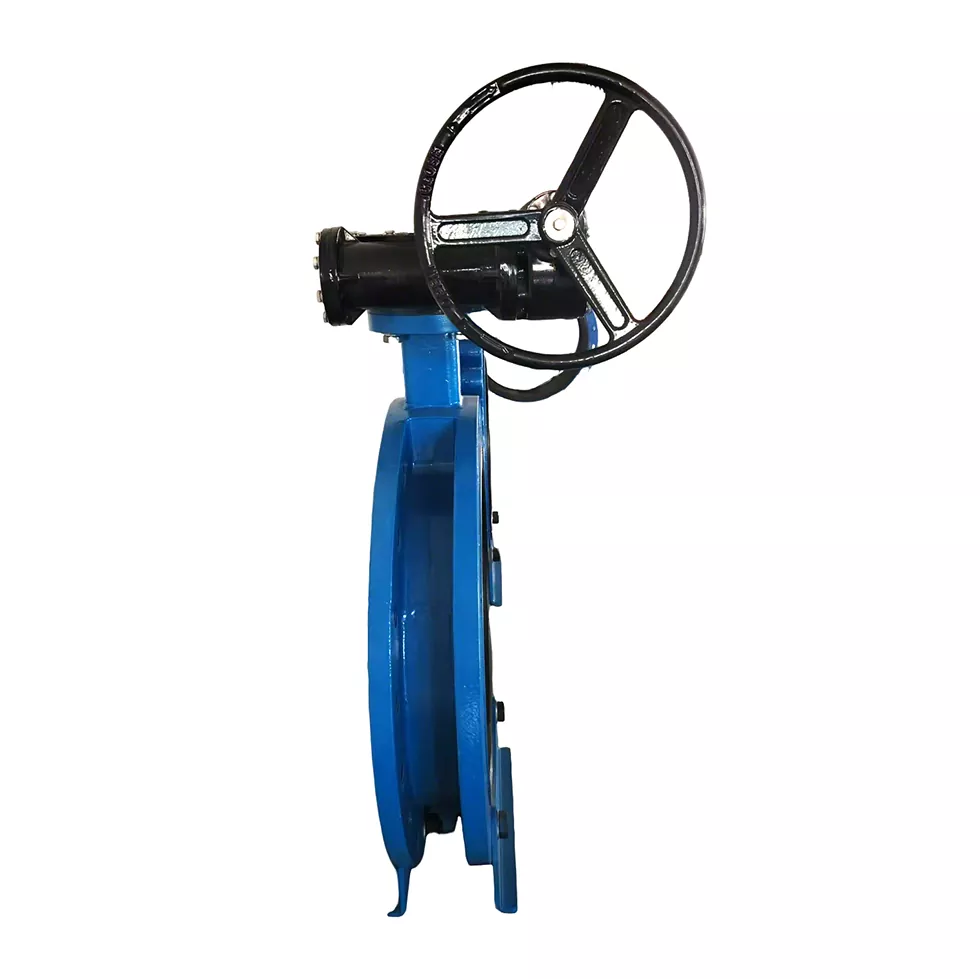

تشونغقوان العروة نوع صمام الفراشةتم تصميمه لأنظمة خطوط الأنابيب التي تتطلب تركيبًا مرنًا وإيقافًا موثوقًا وصيانة مريحة. باعتباره هيكل صمام الفراشة المركزي، يتم اختياره بشكل شائعمعالجة المياهودورة التدفئة والتهوية وتكييف الهواء (HVAC)، وخطوط الأنابيب الصناعية، والتطبيقات التي يلزم فيها إزالة الصمام أو صيانته دون التأثير على ترتيب خط الأنابيب بالكامل.

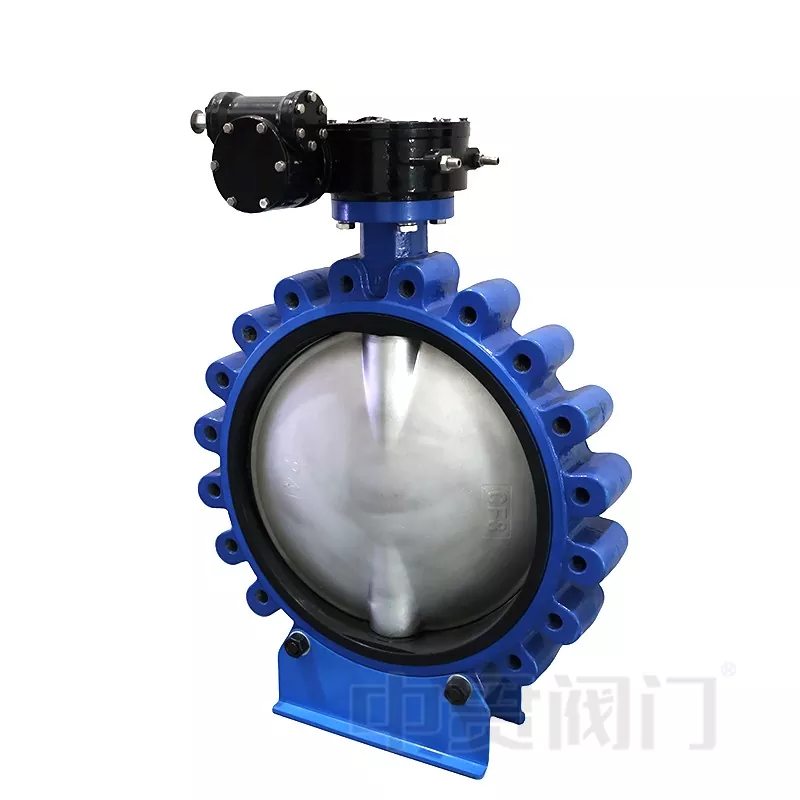

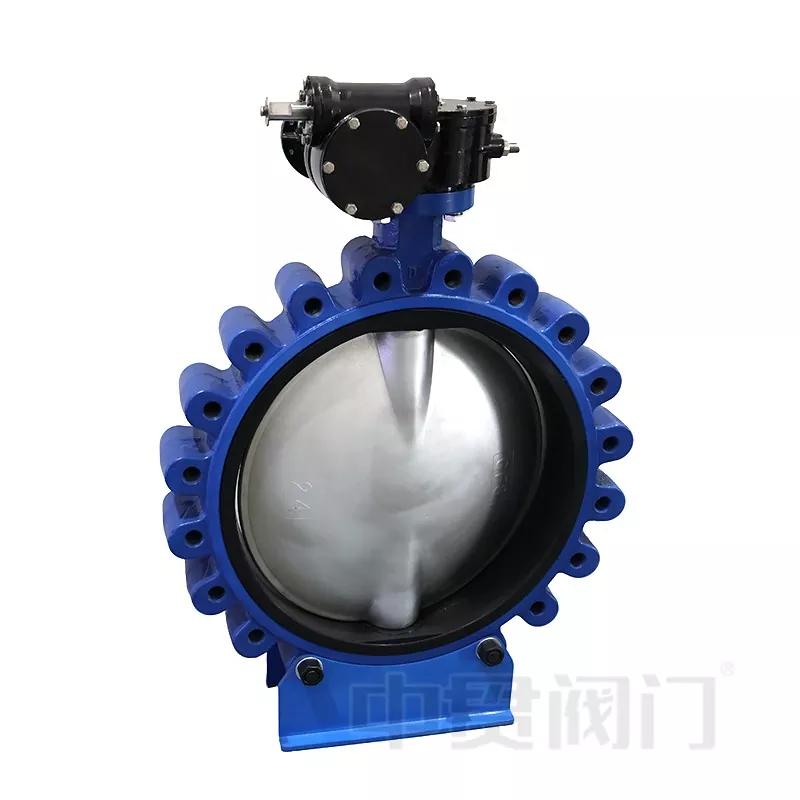

بالمقارنة مع صمامات فراشة الرقاقة، فإنتصميم اتصال العروةيستخدم فتحات ملولبة على جسم الصمام للسماح بتثبيت الحافة بشكل مستقل. هذا الهيكل مناسب بشكل خاص للتركيب في نهاية الخط، وأقسام عزل المعدات، وخطوط الأنابيب حيث قد يلزم إزالة جانب واحد من الاتصال أثناء الصيانة.
يمكن تصنيع جسم الصمام منحديد الدكتايل, GGG50أو الفولاذ المقاوم للصدأ أو الفولاذ الكربوني وفقًا لمتطلبات الضغط وخصائص الوسط وظروف التآكل. يقوم هيكل العروة بتوزيع ضغط الاتصال من خلال نقاط تثبيت متعددة، مما يحسن استقرار التثبيت في خطوط الأنابيب المعرضة للاهتزاز أو التشغيل المتكرر.
يعتمد القرص على تصميم دائري مدمج ويدور حوالي 90 درجة بين الوضع المفتوح بالكامل والمغلق بالكامل. يمكن اختيار أقراص الفولاذ المقاوم للصدأ أو غيرها من المواد المتوافقة وفقًا لوسط خط الأنابيب لتحسين مقاومة التآكل وأداء الخدمة.
يقوم ساق الصمام بنقل عزم الدوران التشغيلي بين المشغل والقرص. يقلل ترتيب العمود المركزي من التعقيد الهيكلي ويدعم التشغيل السلس باستخدام طرق التشغيل اليدوية أو الهوائية أو الكهربائية.
إبدم, نبر, بتف، ويمكن اختيار مواد الختم الأخرى وفقًا للوسيط. يُستخدم EPDM بشكل شائع في التطبيقات القائمة على الماء، ويعتبر NBR مناسبًا للظروف المتعلقة بالنفط، في حين يعتبر PTFE لمتطلبات المقاومة الكيميائية الأقوى.
في أنظمة إمدادات المياه والصرف الصحي، يتم اختيار صمامات الفراشة بشكل شائع بسبب هيكلها المدمج وخصائص الصيانة السهلة. تُستخدم تكوينات مقاعد EPDM بشكل متكرر في أنظمة المياه العذبة والصرف الصحي وأنظمة تدوير المياه العامة حيث تكون متطلبات التوافق الكيميائي معتدلة.
عادةً ما تتطلب خطوط أنابيب التدفئة والتهوية وتكييف الهواء والتبريد الصناعي عمليات فتح وإغلاق متكررة. إن التصميم الدوار بزاوية 90 درجة، وعزم دوران التشغيل المنخفض، وطول التثبيت المدمج يجعل صمامات الفراشة ذات العروة مناسبة لأنظمة التحكم في الدورة الدموية ذات مساحة التثبيت المحدودة.
بالنسبة لخطوط الأنابيب الصناعية التي تحتوي على وسائط متآكلة أو خاصة، يجب اختيار تكوين الصمام وفقًا للتوافق الكيميائي بين مادة المقعد والوسط. يمكن اعتبار المقاعد المعتمدة على PTFE مناسبة للبيئات الكيميائية القوية، في حين يتم استخدام مواد NBR وFKM للتطبيقات المتعلقة بالنفط.
غالبًا ما تتطلب الأنظمة البحرية وأنظمة الطاقة صمامات ذات مقاومة للتآكل وسهولة الوصول إلى الصيانة. يتيح هيكل توصيل العروة سهولة العزل والاستبدال في خطوط الأنابيب حيث تكون مساحة الصيانة محدودة.
أثناء التشغيل، يدور القرص حول محور ساق الصمام. عندما يكون الصمام مفتوحًا بالكامل، يتماشى القرص مع اتجاه تدفق خط الأنابيب، مما يقلل المقاومة ويسمح للوسيط بالمرور بأقل قدر من العوائق.
عند الإغلاق، يدور القرص حوالي 90 درجة ويضغط على مقعد الغلق لإيقاف التدفق. اعتمادًا على تصميم الصمام ومواد الختم، يمكن تحقيق أداء الإغلاق ثنائي الاتجاه.
بالنسبة لتطبيقات الاختناق، يمكن تعديل موضع القرص بين الأوضاع المفتوحة والمغلقة.
| مقارنة | صمام فراشة من نوع العروة | صمام فراشة الويفر |
|---|---|---|
| طريقة الاتصال | تسمح فتحات العروة الملولبة بتثبيت الحافة بشكل مستقل | يتم تثبيتها بين شفتين باستخدام البراغي |
| صيانة | مناسب للأنظمة التي تتطلب إزالة صمامات أسهل أو تركيب الخط النهائي | أكثر ملاءمة لتركيب خطوط الأنابيب القياسية |
| مساحة التثبيت | تصميم مدمج مع مرونة اتصال أقوى | خفيفة الوزن ويشيع استخدامها حيث تكون المساحة محدودة |
| التطبيقات النموذجية | معالجة المياه، التدفئة والتهوية وتكييف الهواء، خطوط الأنابيب الصناعية، الأنظمة الحساسة للصيانة | خطوط المياه العامة والمرافق العامة |
شركة تشجيانغ تشونغقوان لتصنيع الصمامات المحدودةركزت على تصنيع الصمامات لأكثر من 19 عامًا، مع وجود موارد الإنتاج في Tianjin وWenzhou، Zhejiang. تنتج الشركةصمامات الفراشةبما في ذلك أنواع الرقاقات، والعروات، والقسم U، والحافة، بأقطار إنتاج رئيسية تتراوح من DN40 إلى DN1600.

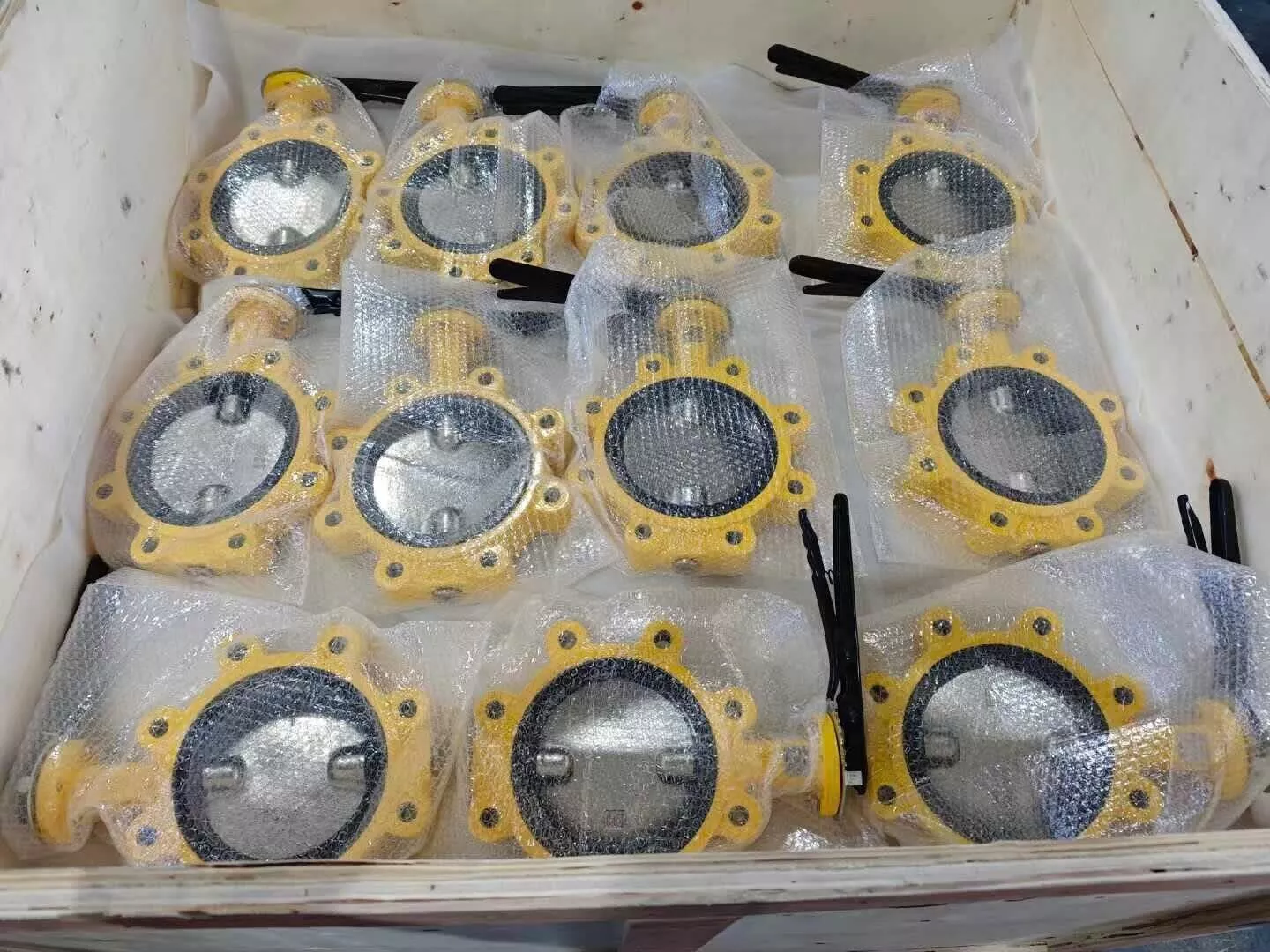

تتضمن عملية التصنيع تجميع الصمام، واختبار الضغط، وتركيب مقعد الصمام، وتركيب جلبة العمود، ووضع علامات على المنتج. يوفر Zhongguan المطلوبشهادات الأيزوللصمامات المنتجة ويمكن أن توفرمقاعد الصمام المعتمدة من WRASعند الحاجة.
يتأثر عمر خدمة صمام الفراشة بشكل أساسي بظروف التشغيل، بما في ذلك خصائص الوسط ودرجة الحرارة وتغيرات الضغط وتكرار التشغيل وجودة التثبيت. يساعد اختيار مواد منع التسرب المتوافقة والحفاظ على ظروف التشغيل المناسبة على تقليل التآكل المبكر لمكونات منع التسرب.
نعم. يمكن تشغيل صمامات الفراشة من نوع العروة بواسطة مقابض يدوية، أو مشغلات تروس، أو مشغلات هوائية، أو مشغلات كهربائية وفقًا لمتطلبات التحكم في خطوط الأنابيب. يجب أن يتوافق اختيار المشغل مع متطلبات عزم دوران الصمام وتردد التشغيل ونظام التشغيل الآلي.
تتضمن المعلومات المطلوبة عادةً حجم الصمام، ومعدل الضغط، ومعيار الاتصال، ووسط خط الأنابيب، ونطاق درجة الحرارة، ومتطلبات مواد المقعد، ومتطلبات المشغل. تساعد هذه التفاصيل في تحديد التكوين المناسب للصمام وتجنب الاختيار غير الصحيح للمواد.
يعتمد منع التسرب على الاختيار الصحيح للصمام، ومواد الختم المناسبة، والتركيب المناسب، والفحص المنتظم. يجب فحص محاذاة خطوط الأنابيب، وظروف توصيل الحافة، والجزيئات الغريبة حول سطح الختم أثناء التثبيت للحفاظ على أداء الختم.
