تشونغقوان صمام الفراشة متحدة المركزتدعم المشتريات معالجة المياه والصرف الصحي ومياه البحر ودورة التدفئة والتهوية وتكييف الهواء وتطبيقات خطوط الأنابيب الصناعية حيث يلزم وجود هيكل مدمج ومواد مانعة للتسرب مناسبة وأداء إغلاق مستقر.شركة تشجيانغ تشونغقوان لتصنيع الصمامات المحدودةركزت على تصنيع الصمامات لأكثر من 20 عامًا، مع وجود قواعد إنتاج في تيانجين وونتشو بمقاطعة تشجيانغ. تجمع الشركة بين خبرة إنتاج صمامات الفراشة وموارد سلسلة توريد الصمامات الإقليمية لتوفير تكوينات الصمامات بناءً على مواد خطوط الأنابيب المختلفة وخصائص الوسائط وبيئات التشغيل.
يتم تطبيق الهيكل متحدة المركز بشكل شائع في أنظمة الضغط المتوسط.
تتطلب خطوط أنابيب المياه والصرف الصحي صمامات يمكنها الحفاظ على أداء الختم أثناء التشغيل على المدى الطويل. إن هيكل المقعد المرن المستخدم في تصميم صمام الفراشة المتحد المركز مناسب للوسائط المعتمدة على الماء لأنه يمكن اختيار مادة الختم وفقًا للخصائص الكيميائية لخط الأنابيب.
إبدميتم اختيار مقاعد HTEPDM بشكل شائع لتطبيقات المياه العذبة والصرف الصحي ومياه البحر بسبب مقاومتها للماء والطقس والتعرض للأوزون. كما يقلل الهيكل الداخلي المبسط من المناطق التي تتراكم فيها الرواسب والجزيئات.
تتطلب أنظمة مياه البحر الاهتمام بمقاومة التآكل لأن محتوى الملح يمكن أن يؤدي إلى تسريع تدهور المواد. توفر شركة Zhongguan مجموعات من المواد بما في ذلك الأقراص المقاومة للتآكل ومواد المقاعد المختلفة وفقًا لظروف التشغيل بمياه البحر.
يمكن حماية جسم الصمام بطبقة إيبوكسي بسمك 250 ميكرومتر تقريبًا، في حين يمكن اختيار مادة الختم وفقًا لمتطلبات الوسط الفعلية. يمكن أخذ المواد المعتمدة على PTFE أو المركبات المطاطية المناسبة بعين الاعتبار عند الحاجة إلى مقاومة كيميائية أقوى.
غالبًا ما تتطلب أنظمة التدفئة والتهوية وتكييف الهواء والتبريد الصناعي عمليات فتح وإغلاق متكررة. يوفر التصميم متحد المركز خصائص عزم دوران تشغيل منخفضة ويمكن دمجه مع تكوينات مختلفة للمشغل وفقًا لمتطلبات التحكم.
الهيكل المدمج يجعلها مناسبة لأنظمة خطوط الأنابيب حيث تكون مساحة التثبيت محدودة، في حين أن الرقاقة والعروةتوفر أنواع الاتصال المرونة لتخطيطات خطوط الأنابيب المختلفة.

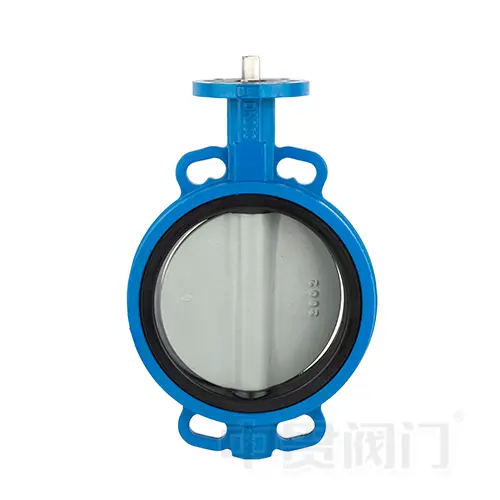

يقوم الهيكل متحدة المركز بمحاذاة ساق الصمام ومركز القرص وخط مركز الجسم على نفس المحور. بالمقارنة مع هياكل صمامات الفراشة اللامركزية، يوفر هذا التصميم ترتيبًا أبسط للإغلاق ويقلل من قيود اتجاه التثبيت.
تتيح خاصية الختم ثنائي الاتجاه التثبيت دون قيود صارمة على اتجاه التدفق في العديد من تطبيقات خطوط الأنابيب. وهذا يقلل من احتمالية حدوث أخطاء في التثبيت بسبب التوجيه غير الصحيح للصمام، خاصة في أنظمة إمدادات المياه الكبيرة وأنظمة الدوران حيث يتم تركيب صمامات متعددة.
يعتمد نطاق أداء صمام الفراشة إلى حد كبير على اختيار مادة المقعد. يمكن تكوين صمام الفراشة متحدة المركز Zhongguan بمواد مانعة للتسرب مختلفة، مما يسمح لنفس هيكل الصمام الأساسي بالتكيف مع ظروف التشغيل المختلفة.
إن EPDM وHTEPDM مناسبان بشكل أساسي للتطبيقات المتعلقة بالمياه، بينمانبريتم اختيار HNBR وXNBR للوسائط المحتوية على الزيت. يتم استخدام المواد المعتمدة على PTFE عندما تكون هناك حاجة إلى مقاومة كيميائية أقوى.
تقلل مرونة المواد هذه من الحاجة إلى هياكل صمامات مختلفة تمامًا عندما تتغير ظروف خطوط الأنابيب. يمكن أن يظل تصميم جسم الصمام ثابتًا بينما يتم ضبط نظام الختم وفقًا للوسيط.
بالمقارنة مع صمامات الفراشة اللامركزية ذات المقاعد المعدنية، تتمتع صمامات الفراشة متحدة المركز بشكل عام ببنية داخلية أبسط ووزن إجمالي أقل.
وهذا يوفر مزايا عملية في مشاريع خطوط الأنابيب الكبيرة لأن إجراءات النقل والتركيب والصيانة تصبح أسهل في الإدارة. كما يسمح تصميم المقعد المرن بالصيانة من خلال استبدال المقعد بدلاً من استبدال مجموعة الصمامات الكاملة في العديد من التطبيقات.

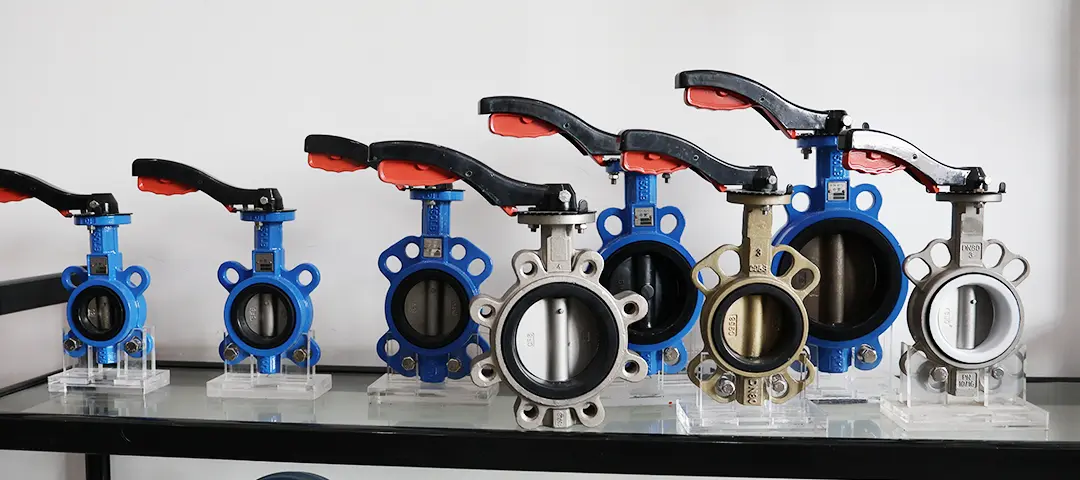

تنتج شركة Zhongguan صمامات الفراشة التي تغطي بشكل أساسي DN40 إلى DN1600، بما في ذلك أنواع الرقاقة، والعروة، والقسم U، والحافة.

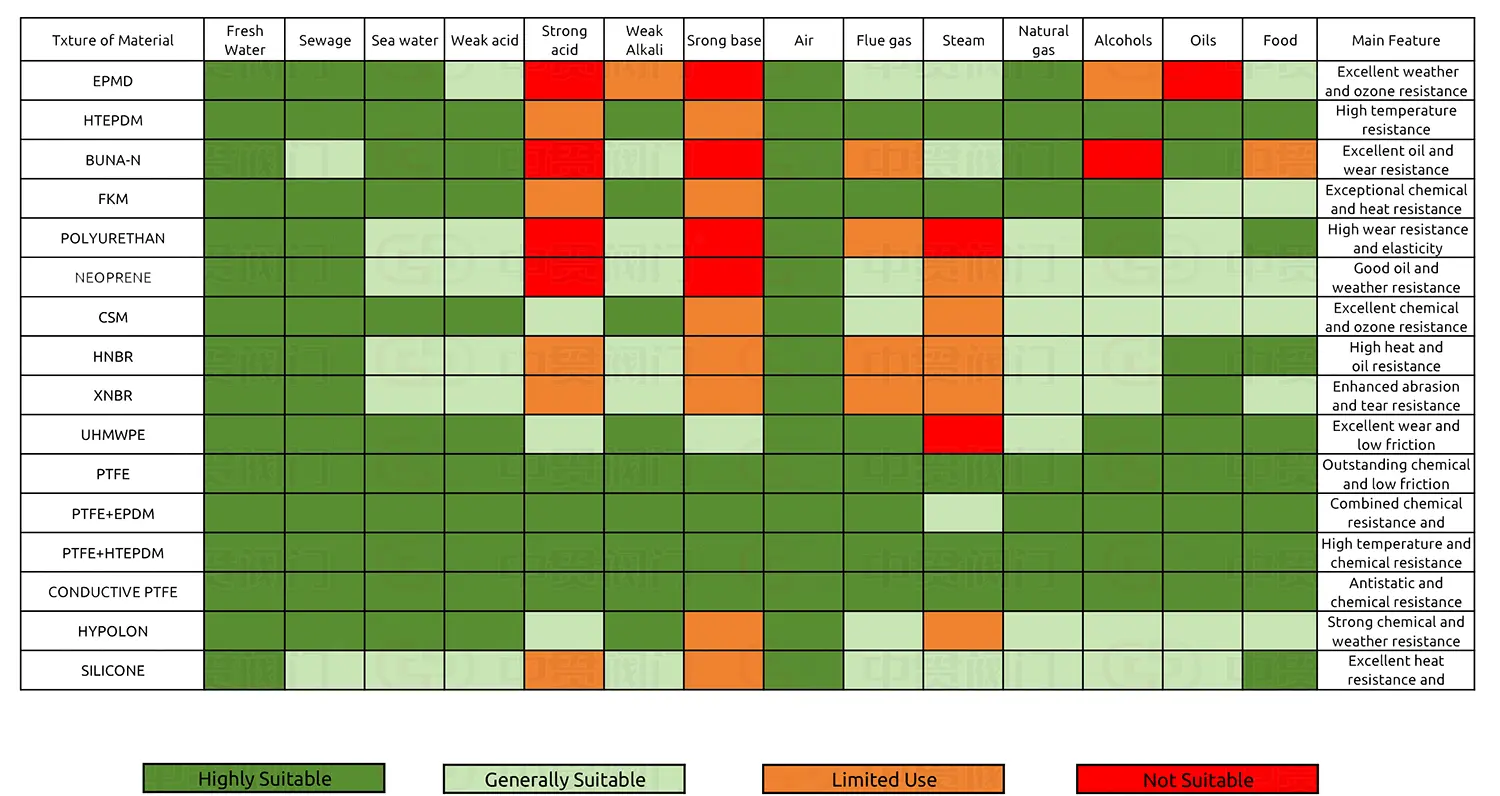

تتميز المواد المطاطية والبوليمرية المختلفة بخصائص مقاومة مختلفة ضد الماء والمواد الكيميائية والزيت ودرجة الحرارة والوسائط الخاصة.
| مادة المقعد | الوسائط المناسبة | خصائص المواد |
| إبدم | المياه العذبة والصرف الصحي ومياه البحر والهواء وغاز المداخن | توافق جيد مع الماء، ومقاومة الطقس، ومقاومة الأوزون؛ غير مناسب للزيوت المعدنية |
| HTإبدم | ارتفاع درجة حرارة الماء، مياه البحر، ظروف البخار | تحسين أداء درجة الحرارة مقارنة مع EPDM القياسي |
| نبر (BUNA-N) | الزيوت المعدنية والوسائط المحتوية على النفط | مقاومة جيدة للزيت ومقاومة التآكل |
| هنبر/Xنبر | الزيوت الصناعية والتطبيقات المتعلقة بالتآكل | تحسين المقاومة مقارنة مع NBR التقليدية |
| FKM | الوسائط الكيميائية وظروف درجات الحرارة المرتفعة | مقاومة قوية للمواد الكيميائية ودرجة الحرارة |
| بتف | حمض قوي، قلوي قوي، وسائل الإعلام الكيميائية المسببة للتآكل | استقرار كيميائي ممتاز واحتكاك منخفض |
| بتف + إبدم | تطبيقات الجمع بين الماء والكيميائية | يجمع بين المقاومة الكيميائية PTFE ومرونة المطاط |
| بتف + HTإبدم | التطبيقات الكيميائية ذات درجات الحرارة العالية | مناسبة للبيئات الكيميائية المعقدة |
| موصلة PTFE | خطوط الأنابيب الكيميائية المضادة للكهرباء الساكنة | يحافظ على مقاومة PTFE مع خصائص موصلة |
| سيليكون | الغذاء وتنظيف التطبيقات ذات درجة الحرارة العالية | مقاومة للحرارة وتوافق الوسائط النظيفة |
بالنسبة لإمدادات المياه ومعالجة مياه الصرف الصحي وأنظمة مياه البحر، يتم اختيار EPDM وHTEPDM بشكل شائع لأن هذه المواد تؤدي أداءً جيدًا في البيئات المائية. ومع ذلك، فهي ليست مناسبة للاتصال بالزيوت المعدنية.
بالنسبة لخطوط الأنابيب المرتبطة بالنفط، تعد مواد NBR أو HNBR أو XNBR أو FKM أكثر ملاءمة لأنها توفر مقاومة أفضل ضد تورم الزيت وتدهور الختم.
بالنسبة لخطوط الأنابيب الكيميائية التي تحتوي على وسائط عدوانية، توفر المواد المركبة PTFE وPTFE توافقًا كيميائيًا أوسع. يمكن أيضًا أخذ PTFE الموصل في الاعتبار عند وجود متطلبات مقاومة للكهرباء الساكنة.
لمعالجة الأغذية أو التطبيقات النظيفة ذات درجات الحرارة العالية، يمكن اختيار السيليكون ومواد الختم المناسبة الأخرى المتوافقة مع الأغذية وفقًا لظروف التشغيل.
يتم اختيار تصميمات مختلفة لصمام الفراشة وفقًا لظروف التشغيل. يتم تطبيق الهيكل متحد المركز بشكل شائع في خطوط أنابيب المياه والمرافق العامة والصناعية العامة، في حين يتم استخدام الهياكل اللامركزية غالبًا في تطبيقات درجات الحرارة المرتفعة أو الضغط العالي أو تطبيقات إغلاق المعادن.
| عنصر المقارنة | صمام الفراشة متحدة المركز | صمام فراشة مزدوج غريب الأطوار | صمام فراشة ثلاثي غريب الأطوار |
| تصميم الختم | ختم مرن للمقعد مع هيكل القرص المركزي | تصميم قرص الأوفست والعمود | هيكل متعدد الإزاحة مع ختم معدني |
| متطلبات التثبيت | القدرة على الختم ثنائي الاتجاه | تتطلب العديد من التصميمات الاهتمام باتجاه التدفق | يتطلب عادة اتجاه التثبيت الصحيح |
| خيارات المقعد | سلسلة EPDM، NBR، FKM، PTFE، السيليكون وغيرها من المواد | مقعد ناعم أو معدني حسب التصميم | حلول المقاعد المعدنية بشكل رئيسي |
| الوزن الهيكلي | هيكل خفيف الوزن | وزن متوسط | وزن أعلى بسبب الهيكل المعقد |
| صيانة | هيكل استبدال المقعد البسيط | نظام ختم أكثر تعقيدًا | ارتفاع تعقيد الصيانة |
| التطبيقات النموذجية | المياه والصرف الصحي ومياه البحر والتكييف والوسائط الكيميائية الضعيفة | التطبيقات الصناعية ذات درجة الحرارة المتوسطة | تطبيقات درجات الحرارة العالية والضغط العالي |
تقع شركة Zhejiang Zhongguan Valve Manufacture Co., Ltd. في Oubei، Yongjia، Wenzhou، Zhejiang، وهي منطقة معروفة بتصنيع المضخات والصمامات. تتمتع الشركة بأكثر من 20 عامًا من الخبرة في صناعة الصمامات وتدير موارد الإنتاج في كل من Tianjin وWenzhou.
يغطي نظام الإنتاج تصنيع صمامات الفراشة، التجميع، اختبار الضغط، تركيب مقعد الصمام، تركيب جلبة العمود، ووضع علامات على المنتج. يشتمل نطاق إنتاج صمامات الفراشة الرئيسي على DN40 إلى DN1600، ويغطي تصميمات الرقاقة والعروة والقسم U والحافة.
لقد تطلب تشونغقوانشهادات الأيزوللصمامات المنتجة ويمكن أن توفرمقاعد الصمام المعتمدة من WRASعند الحاجة.
قبل التثبيت، يجب تنظيف أسطح إغلاق الأنابيب والصمامات لإزالة الغبار والرمل والجسيمات الأخرى التي قد تؤثر على أداء الختم. يجب فحص محاذاة الحافة بعناية لأن إجهاد التثبيت غير المتساوي قد يؤثر على تشغيل الصمام.
أثناء التثبيت، يجب تأكيد اتصال المشغل لضمان حركة الفتح والإغلاق السلسة. يجب أن يتوافق عزم دوران المحرك مع متطلبات تشغيل الصمام لتجنب القوة المفرطة أو التشغيل غير الكافي.
أثناء النقل، يجب تثبيت معدات الرفع حول جسم الصمام بدلاً من المشغل أو ساق الصمام لحماية مكونات ناقل الحركة.
يجب أن يشمل الفحص المنتظم فحص تشغيل الصمام وحالة المشغل ومتطلبات التشحيم وفقًا لبيئة التثبيت. قد تكون هناك حاجة إلى حماية إضافية للمشغلات المثبتة في الهواء الطلق أو في الظروف القاسية.
تعتمد الوسائط القابلة للتطبيق على مادة المقعد المحددة. يستخدم EPDM بشكل شائع في أنظمة المياه والصرف الصحي، والمواد المعتمدة على NBR مناسبة للوسائط المرتبطة بالنفط، وتستخدم مواد PTFE للبيئات الكيميائية القوية.
يجب أن يأخذ الاختيار في الاعتبار نوع الوسط ودرجة الحرارة والتركيز الكيميائي وتكرار التشغيل. تقوم شركة Zhongguan باختيار مواد الختم المناسبة وفقًا لظروف خطوط الأنابيب الفعلية.
نعم. مع المواد المناسبة المقاومة للتآكل، بما في ذلك اختيار المقعد المناسب ومواد المكونات الداخلية، يمكن تطبيقه في خطوط الأنابيب المتعلقة بمياه البحر.
تغطي صمامات الفراشة Zhongguan بشكل رئيسي معدلات الضغط PN10-PN16، والتي تستخدم بشكل شائع في أنظمة خطوط الأنابيب المائية والمرافق والصناعية.
تشونغقوان صمام الفراشة متحدة المركزيجمع بين هيكل مدمج وخيارات مواد مانعة للتسرب متعددة، مما يسمح لتكوين الصمام بمطابقة وسائط خطوط الأنابيب المختلفة وظروف التشغيل. من خلال خبرة تصنيع الصمامات طويلة المدى، والتحكم في اختيار المواد، وعمليات فحص الإنتاج، توفر Zhongguan تكوينات الصمامات لمعالجة المياه، والأنظمة البحرية، وتدوير HVAC، وتطبيقات خطوط الأنابيب الصناعية.
