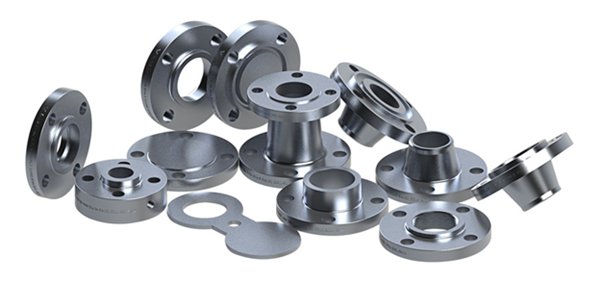

ما هو اتصال شفة؟
اتصال الحافة هو طريقة اتصال تستخدم على نطاق واسع ميكانيكية قابلة للفصل. غالبًا ما يستخدم زوجًا من الشفاه وحشية الختم والمسامير والصواميل لتوصيل الأنابيب أو الصمامات أو المعدات معًا بإحكام.
مبدأها الرئيسي هو:استخدام قوة شد البراغي لضغط حشية الغلق بين الشفاه، وبالتالي حماية السائل (السائل أو الغاز) من التسرب.

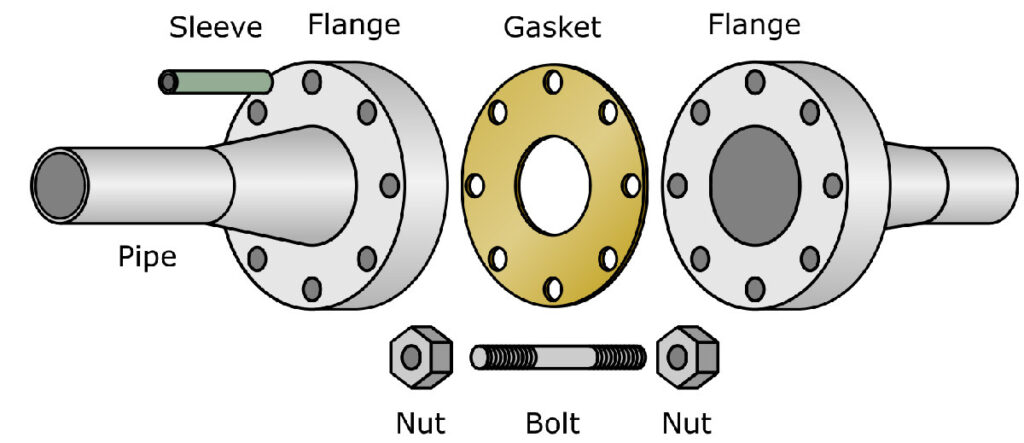

اتصال شفة نموذجي يتضمن الأجزاء الرئيسية الأربعة التالية:
شفة: جزء على شكل قرص مثبت في نهاية الأنبوب أو منفذ المعدات، وعادةً ما يكون مزودًا بفتحات مسامير.
حشية الختم: يتم وضعها بين وجهي الختم للشفتين، ويتم الضغط عليها لإجراء الختم.
البراغي والصواميل: قم بالمرور عبر فتحات المسامير الموجودة على الشفاه لتوفير قوة الإمساك.
وجه الختم: سطح الحافة التي تقترب من الحشية؛ ويأتي في أنواع مختلفة (على سبيل المثال، وجه مرتفع، وجه ذكر/أنثى، وما إلى ذلك).
المزايا الرئيسية:
ميزة عالية وختم قوي: مؤهل للتعامل مع الضغط العالي أو درجة الحرارة المرتفعة أو الوسائط المسببة للتآكل.
سهولة التفكيك والصيانة: يمكن فتح الاتصال بسهولة لتنظيف الأنابيب أو فحص المعدات أو استبدال الأجزاء.
استبدال جيد: تلتزم الشفاه بالمعايير الوطنية (على سبيل المثال، GB)، ومعايير الصناعة الكيميائية (على سبيل المثال، HG)، ومعايير الصناعة الميكانيكية (على سبيل المثال، JB)، والمعايير الدولية (على سبيل المثال، ANSI/ASME، DIN). يمكن تبديل المنتجات من شركات مصنعة مختلفة بشرط أن تلتزم بنفس المعيار.
التطبيقات العامة:
هندسة خطوط الأنابيب: ربط الأنابيب بالأنابيب، والأنابيب بالصمامات، والأنابيب بالمضخات.
حاوية الضغط: ملحقات غرف التفتيش والمناهل الموجودة على أوعية وأوعية التفاعل.
نقطة الاتصال: توصيلات مدخل ومخرج الضاغطات، والوصلات بين غلاف القناة وغطاء المبادلات الحرارية.
أنظمة التصنيع والمرافق العامة: النفط، المواد الكيميائية، الغاز الطبيعي، معالجة المياه، أنظمة التدفئة، وما إلى ذلك.
مقارنة بسيطة مع طرق الاتصال الأخرى:
بالمقارنة مع اللحام: وصلات الفلنجة قابلة للإزالة، ولكنها أكثر تكلفة ويمكن أن تؤدي إلى نقاط تسرب إضافية محتملة.
بالمقارنة مع اتصالات مترابطة: يمكن أن تتحمل وصلات الفلنجة ضغوطًا أعلى وتتكيف مع أقطار الأنابيب الأكبر، ولكنها أكثر تعقيدًا في التركيب وتتطلب مساحة أكبر.
ملخص بسيط: عندما تكون هناك حاجة لمقاومة الضغط العالي، أو التعامل مع أقطار الأنابيب الكبيرة، أو الحاجة إلى التفكيك المتكرر للصيانة، فإن توصيل الحافة هو عادةً الطريقة المفضلة. الأمثلة الأكثر شيوعًا هي أدوات التوصيل الموجودة على أنابيب مياه مكافحة الحرائق أو خطوط أنابيب بخار المصانع التي تبرز "الأقراص المرتفعة" ويتم تثبيتها بدائرة من البراغي.
