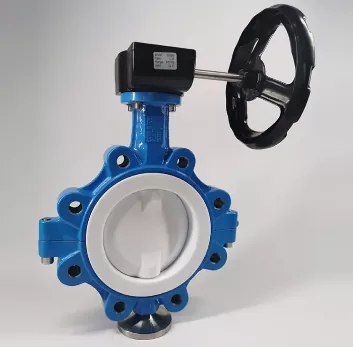

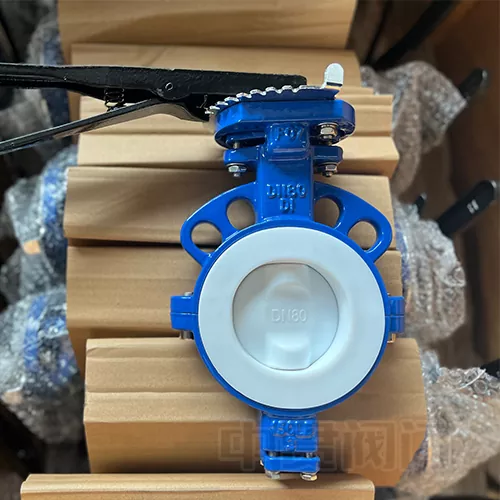

جسم منقسم، صمام فراشة مبطن بالكامل بمادة PTFE

يعد صمام الفراشة المبطن بالكامل بـ PTFE من Zhongguan Valve حلاً متميزًا وعالي الأداء للتحكم في السوائل تم تصميمه خصيصًا للبيئات الصناعية الأكثر تحديًا في العالم. يجمع هذا الصمام الرائد بين الابتكار الهيكلي المتقدم ونخبة علوم المواد، ويتميز ببطانة بولي تترافلوروإيثيلين (PTFE) عالية الجودة توفر درعًا لا يمكن اختراقه ضد التآكل الكيميائي الشديد والتآكل الكاشط وعدم الاستقرار الحراري.

حماية كاملة من التآكل لا هوادة فيها

جسم الصمام داخليًا وخارجيًا، جنبًا إلى جنب مع قلب القرص، مغلف بالكامل بمادة البولي تترافلوروإيثيلين شديدة التحمل (PTFE). وهذا يخلق حاجزًا غير قابل للاختراق وغير تفاعلي ضد الأحماض القوية والقلويات المركزة والكلور والمذيبات العضوية شديدة التفاعل. يعمل معامل الاحتكاك المنخفض للغاية لـ PTFE على تقليل متطلبات عزم الدوران التشغيلي، ويمنع تراكم الوسائط، ويقلل من التآكل الكاشطة الناتج عن الجسيمات العالقة.

الميزة الهندسية لتصميم الجسم المنفصل

يتميز الصمام بجسم صمام منفصل علوي/سفلي أو يسار/يمين قابل للفصل، ومثبت بشكل آمن بواسطة مسامير شفة عالية الشد.

• الصيانة المباشرة بدون تفكيك: يسمح هذا الهيكل المنفصل لفرق الصيانة بفحص أو صيانة أو استبدال مكونات التآكل الداخلي (مثل مقعد صمام PTFE والقرص المغلف) دون تفكيك نظام خطوط الأنابيب الهيكلية بالكامل. ما عليك سوى فك مسامير توصيل الجسم لفصل جسم الصمام.

• تقليل وقت التوقف عن العمل وتكاليف العمالة: فهو يبسط عملية الصيانة في المساحات الضيقة، ويقلل تكاليف العمالة، ويحسن الكفاءة التشغيلية للنظام بشكل كبير.

• التعديل التحديثي السلس لخطوط الأنابيب: يعمل التكوين المقسم على تبسيط إضافة أو تبديل الصمامات في البنية التحتية لخطوط الأنابيب الحالية أثناء التجديدات الهندسية الفنية.




المواصفات الفنية ومعايير المواد

المعلمة	تفاصيل المواصفات
العلامة التجارية / الشركة المصنعة	شركة تشجيانغ تشونغقوان لتصنيع الصمامات المحدودة
نطاق القطر الاسمي	DN40 إلى DN1600 (النماذج المخصصة كبيرة الحجم حتى DN2400 متاحة عند الطلب)
تصنيف الضغط	PN6 / PN10 / PN16 / الفئة 150
تصميم الجسم	جسم منقسم من قطعتين (محاذاة منقسمة لأعلى/أسفل أو لليسار/لليمين)
مادة البطانة والمقعد	قسط العذراء PTFE / PFA / ارتفاع درجة الحرارة FEP
مادة الجسم الأساسية	حديد الدكتايل (GGG40/50)، الفولاذ الكربوني (WCB)، الفولاذ المقاوم للصدأ (CF8، CF8M)
تكوين القرص	PTFE/PFA قرص مغلف بالكامل، SS316، Hastelloy، قلب فولاذي مزدوج
معيار الاتصال	رقاقة، عروة، قسم U، أطراف ذات حواف (متوافقة تمامًا مع ASME، DIN، JIS، BS)
توافق المحرك	رافعة أنجلو يدوية، علبة التروس الدودية، مشغل هوائي، مشغل كهربائي

مجالات التطبيق المستهدفة

تعمل صمامات الفراشة المبطنة بالكامل بمادة PTFE ذات الجسم المقسم كمكونات حيوية للسلامة من أجل الاختناق الدقيق والعزل المطلق عبر خطوط معالجة متنوعة عالية النقاء وخطيرة:

• المعالجة الكيميائية والبتروكيماوية: إدارة موثوقة لحمض الكبريتيك المركز وحمض الهيدروكلوريك والصودا الكاوية والكواشف الكيميائية شديدة التطاير مع ضمان السلامة المطلقة للعملية.

• تصنيع الأدوية والتكنولوجيا الحيوية: تصميمات سطحية متوافقة وخاملة وغير ملوثة تحافظ على ظروف معقمة وتتحمل بأمان المعالجات الكيميائية العدوانية للتنظيف في المكان (CIP) والتعقيم في المكان (SIP).

• إنتاج الأغذية والمشروبات: مكونات بطانة PTFE محايدة النكهة وغير سامة تمنع تلوث الدُفعات وتتوافق مع المعايير الصحية الصارمة.

• معالجة وتحلية المياه الصناعية: تحكم مستقر للغاية في تدفقات المياه الحمضية أو القلوية، وخطوط جرعات المواد الكيميائية، وشبكات استصلاح المياه المالحة عالية الملوحة.




خدمات OEM/ODM مخصصة والامتثال للجودة

في Zhongguan Valve، نحن ندرك أن ظروف العمل الفريدة تتطلب حلولًا مخصصة. نحن نقدم خدمات تخصيص OEM وODM شاملة ومحترفة لتحقيق المواصفات الهندسية المستهدفة:

• تكوين المواد: خيارات مخصصة لنوى الأقراص المصنوعة من السبائك الخاصة (مثل Hastelloy أو Monel للمعالجة الكيميائية المتميزة) أو بطانات PFA المخصصة فائقة النقاء للسوائل من فئة أشباه الموصلات.

• مطابقة الأبعاد والتشغيل: تكوينات مخصصة للشفة العلوية وفقًا للمعيار ISO 5211 للتكامل المباشر والسلس مع المحركات الهوائية أو الكهربائية الآلية الموجودة لديك.

• العلامات التجارية الخاصة والعلامات التجارية: لوحات أسماء محفورة بالليزر، وطلاءات ملونة مخصصة، وعلامات تجارية مسبوكة خاصة مصممة لموزعي الصمامات الدوليين.

ضمان الجودة الصارمة

يخضع كل صمام مبطن بالكامل لفحص تصنيع صارم قبل مغادرة أرضية المصنع. يتضمن ذلك اختبار شرارة الجهد العالي لضمان عدم وجود مسامية دقيقة أو ثقوب في طبقة بطانة PTFE، يليه اختبار الغلاف الهيدروستاتيكي القياسي وضغط المقعد. إن عمليات الإنتاج لدينا معتمدة بالكامل بموجب معايير ISO 9001 وتوجيه CE ومعايير API، مما يمنح مديري المشتريات الدوليين موثوقية ميدانية كاملة.

تغليف الصادرات والشحن وخدمات ما بعد البيع

التعبئة والتغليف الواقية القياسية للتصدير

لمنع أي ضرر أثناء النقل، أو جرجر احتكاك، أو تلوث بطانة PTFE الداخلية، تم تجهيز جميع الصمامات بأغطية نهاية بلاستيكية واقية، مغلفة بالفراغ، ومثبتة بشكل آمن داخل صناديق خشبية صالحة للإبحار وخالية من التبخير ومعتمدة من IPPC. ويضمن القرب من الموانئ البحرية الرئيسية (نينغبو وشانغهاي) عبورًا سريعًا ويمكن التنبؤ به للشحن عبر جميع قنوات الشحن البحرية والجوية والسكك الحديدية.

دعم شامل لما بعد البيع

• ضمان لمدة 18 شهرًا: دعم كامل الجودة يغطي جميع المكونات الميكانيكية ومكونات الختم في ظل ظروف التشغيل العادية من تاريخ الشحن.

• الاستجابة الفنية على مدار 24 ساعة طوال أيام الأسبوع: يستجيب فريق التطبيقات الاحترافي لدينا في غضون 24 ساعة لمساعدة العملاء الدوليين من خلال إرشادات التثبيت وحسابات عزم الدوران ومعايرة المحرك الآلي.

• توفر قطع الغيار لدورة الحياة: يتم الاحتفاظ بأختام الاستبدال الأصلية ومقاعد PTFE والسيقان بشكل دائم في المخزون لضمان الإرسال العالمي السريع وتقليل الانقطاعات التشغيلية للعميل.
