في الأنظمة الصناعية الحديثة، لم تعد الكفاءة والسلامة والأتمتة اختيارية، بل أصبحت ضرورية. أحد العناصر التي تلعب دورًا حاسمًا في تحقيق هذه الأهداف هوصمام فراشة يعمل بالهواء المضغوط. يُستخدم على نطاق واسع في معالجة المياه، والمعالجة الكيميائية، وتوليد الطاقة، والأغذية والمشروبات، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، ويجمع هذا النوع من الصمامات بين التصميم الميكانيكي البسيط والأتمتة الهوائية الموثوقة. إن استجابتها السريعة وبنيتها المدمجة ومتطلبات الصيانة المنخفضة تجعلها الخيار المفضل لكل من تطبيقات التحكم في التشغيل والإيقاف والاختناق.
توفر هذه المقالة نظرة عامة احترافية ومتعمقة حولصمام فراشة يعمل بالهواء المضغوط، بما في ذلك كيفية عمله، والمزايا الرئيسية، والمعايير الفنية، وإرشادات الاختيار، والأسئلة الشائعة التي يطرحها المشترون قبل اتخاذ القرار.

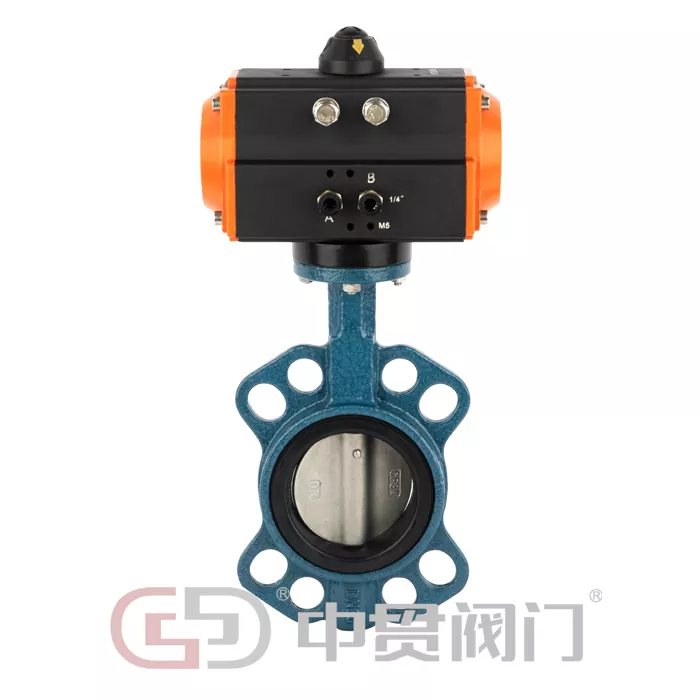

A صمام فراشة يعمل بالهواء المضغوطيتكون من جزأين رئيسيين: جسم صمام الفراشة ومحرك هوائي. يحتوي جسم الصمام على قرص مثبت على عمود دوار. عندما يتم إمداد المشغل بالهواء المضغوط، فإنه يحول ضغط الهواء إلى حركة ميكانيكية، ويدور القرص بمقدار 90 درجة لفتح الصمام أو إغلاقه.
موقف مفتوح: يتماشى القرص مع اتجاه التدفق، مما يسمح للوسائط بالمرور بأقل قدر من المقاومة.
موقف مغلق: يدور القرص بشكل عمودي على التدفق، مما يخلق إحكامًا محكمًا على مقعد الصمام.
اعتمادًا على متطلبات النظام، يمكن تكوين المشغل كـالفعل المزدوج(الهواء للفتح والإغلاق) أووحيد المفعول / عودة الربيع(فتح الهواء، أو إغلاق الزنبرك، أو العكس)، مما يضمن السلامة أثناء فشل إمداد الهواء.
تتطلب الصمامات اليدوية تشغيلًا بشريًا، مما يحد من السرعة والدقة والتكامل مع الأنظمة الآلية. أصمام فراشة يعمل بالهواء المضغوطيقدم العديد من المزايا الواضحة:
وقت الاستجابة سريعللتحكم الآلي في العمليات
انخفاض تكاليف العمالةوالخطأ البشري
تحسين السلامةوخاصة في البيئات الخطرة أو ذات درجات الحرارة العالية
التكامل السهلمع PLC، DCS، وأنظمة التحكم عن بعد
بالنسبة للمنشآت التي تهدف إلى الترقية إلى خطوط الإنتاج الآلية أو شبه الآلية، غالبًا ما يكون التشغيل الهوائي هو الحل الأكثر فعالية من حيث التكلفة.
ملكناصمام فراشة يعمل بالهواء المضغوطتم تصميمه مع وضع المتانة والدقة والمعايير الدولية في الاعتبار. يتم اختبار كل وحدة لضمان الأداء الموثوق به في ظل ظروف التشغيل الصعبة.
هيكل مدمج وخفيف الوزن
لوحة تثبيت ISO 5211 لسهولة تركيب المحرك
متطلبات عزم دوران منخفضة، مما يقلل من حجم المحرك واستهلاك الهواء
أداء إغلاق ممتاز مع مقاعد صمام قابلة للاستبدال
مناسبة لكل من الوسائط السائلة والغازية
يوجد أدناه جدول مبسط للمعلمات الفنية لمساعدة المهندسين والمشترين على فهم إمكانيات المنتج بسرعة.
| المعلمة | مواصفة |
|---|---|
| نطاق حجم الصمام | DN50 – DN600 |
| تصنيف الضغط | Pn10/ليم16 |
| مادة الجسم | حديد الدكتايل، الكربون الصلب، الفولاذ المقاوم للصدأ |
| مادة القرص | الفولاذ المقاوم للصدأ، حديد الدكتايل (المطلي) |
| مادة المقعد | إبدم، نبر، بتف |
| نوع المحرك | التمثيل المزدوج / التمثيل الفردي (عودة الربيع) |
| ضغط التشغيل | 0.4 – 0.7 ميجا باسكال |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +180 درجة مئوية |
| معيار الاتصال | رقاقة / العروة / ذات حواف |
| وضع التحكم | تشغيل/إيقاف/تعديل (مع محدد الموضع) |
يسمح هذا التكوينصمام فراشة يعمل بالهواء المضغوطللتكيف مع البيئات الصناعية المختلفة مع الحفاظ على أداء مستقر وقابل للتكرار.
بفضل تنوعها،صمامات الفراشة الهوائيةيتم تطبيقها على نطاق واسع عبر صناعات متعددة:
معالجة المياه ومياه الصرف الصحيلعزل التدفق وتنظيمه
مصانع الكيماويات والبتروكيماوياتالتعامل مع الوسائط المسببة للتآكل أو الخطرة
تجهيز الأغذية والمشروباتحيث النظافة والتشغيل السريع مطلوبة
أنظمة التدفئة والتهوية وتكييف الهواءللتحكم في الماء البارد والساخن
محطات توليد الطاقةلتبريد المياه والأنظمة المساعدة
كما أن تصميمها البسيط يجعلها مناسبة لخطوط الأنابيب ذات القطر الكبير حيث قد تكون أنواع الصمامات الأخرى ضخمة جدًا أو باهظة الثمن.
اختيار الصحيحصمام فراشة يعمل بالهواء المضغوطيتطلب تقييم عدة عوامل رئيسية:
نوع الوسائط: الماء والغاز والنفط والمواد الكيميائية المسببة للتآكل
نطاق درجة الحرارة والضغط: قم بمطابقة المقعد ومواد الجسم وفقًا لذلك
حجم الصمام ونوع الاتصال: تركيب الرقاقة أو العروة أو ذات الحواف
متطلبات التحكم: التحكم في التشغيل والإيقاف أو تعديل تنظيم التدفق
وظيفة آمنة من الفشل: تحديد ما إذا كانت عودة الربيع ضرورية
ومن خلال مطابقة هذه المعلمات مع متطلبات النظام لديك، يمكنك ضمان الموثوقية على المدى الطويل والأداء الأمثل.
واحدة من أكبر مزايا أصمام فراشة يعمل بالهواء المضغوطهو انخفاض الطلب على الصيانة. يتضمن الفحص الروتيني عادةً ما يلي:
فحص ضغط إمدادات الهواء وجودة الهواء
فحص الأختام والمقاعد للتآكل
التحقق من استجابة المحرك ودقة السكتة الدماغية
ضمان بقاء مسامير التثبيت آمنة
مع التركيب الصحيح والفحوصات الدورية، يمكن إطالة عمر خدمة الصمام بشكل كبير.
س: ما هو صمام الفراشة الذي يعمل بالهواء المضغوط المستخدم؟
ج: يتم استخدام صمام الفراشة الذي يعمل بالهواء المضغوط للتحكم أو عزل تدفق السوائل والغازات في خطوط الأنابيب الصناعية الآلية، مما يوفر استجابة سريعة وختمًا موثوقًا به.
س: كيف يختلف صمام الفراشة الذي يعمل بالهواء المضغوط عن صمام الفراشة الكهربائي؟
ج: يستخدم صمام الفراشة الذي يتم تشغيله بالهواء المضغوط الهواء المضغوط للتشغيل، مما يوفر تشغيلًا أسرع وملاءمة أفضل للبيئات الخطرة، بينما تعتمد الصمامات الكهربائية على المحركات والطاقة الكهربائية.
س: هل يمكن لصمام الفراشة الذي يعمل بالهواء المضغوط التعامل مع الوسائط المسببة للتآكل؟
ج: نعم، من خلال اختيار مواد الجسم والقرص والمقاعد المناسبة مثل الفولاذ المقاوم للصدأ وPTFE، يمكن لصمام الفراشة الذي يعمل بالهواء المضغوط التعامل مع السوائل المسببة للتآكل بأمان.
س: هل صمام الفراشة الذي يعمل بالهواء المضغوط مناسب لتنظيم التدفق؟
ج: نعم، عندما يكون صمام الفراشة الذي يعمل بالهواء المضغوط مزودًا بجهاز تحديد المواقع، فإنه يمكنه إجراء تحكم دقيق في التعديل بالإضافة إلى عملية التشغيل والإيقاف البسيطة.
شركة تشجيانغ تشونغ قوان لتصنيع الصمامات المحدودةمتخصصة في تصميم وإنتاج الصمامات الصناعية عالية الجودة، بما في ذلكصمام فراشة يعمل بالهواء المضغوط. من خلال مراقبة الجودة الصارمة، وعمليات التصنيع المتقدمة، والتركيز القوي على متطلبات العملاء، فإننا نقدم حلول صمامات موثوقة للصناعات العالمية.
للحصول على المواصفات التفصيلية، أو الحلول المخصصة، أو الدعم الفني، فلا تتردد في ذلكاتصالشركة تشجيانغ تشونغ قوان لتصنيع الصمامات المحدودةفريقنا ذو الخبرة على استعداد لمساعدتك في اختيار الصمام المناسب لتطبيقك وضمان النجاح التشغيلي على المدى الطويل.
