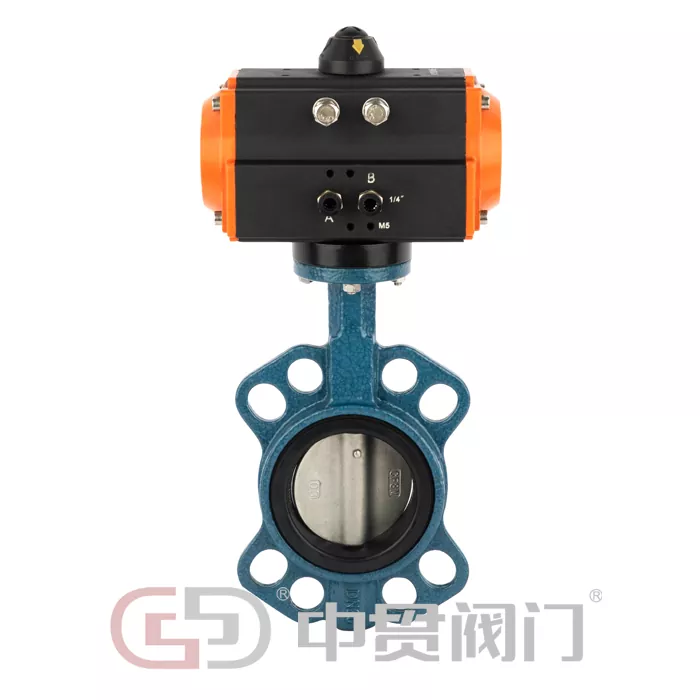

صمام فراشة يعمل بالهواء المضغوط

صمام الفراشة الذي يعمل بالهواء المضغوط هو صمام فراشة يعمل بالهواء المضغوط. يتكون قلبها من مشغل هوائي وجسم الصمام. يقوم المحرك الهوائي بتشغيل لوحة الصمام لتدوير 90 درجة، وبالتالي تحقيق وظائف قطع أو تنظيم تدفق الوسائط في خط الأنابيب. يوفر صمام الفراشة استجابة أسرع وتشغيلًا أسهل. يمكن استخدامه مع محدد المواقع للتحكم الدقيق ويستخدم على نطاق واسع في مختلف أنظمة خطوط الأنابيب الصناعية والبلدية، ويتكيف مع احتياجات نقل الوسائط المتنوعة.

باعتبارها واحدة من المنتجات الأساسية لشركة Zhongguan Valve، فإن صمام الفراشة المشغل بالهواء المضغوط الخاص بنا يواصل التقليد عالي الجودة لمنتجات صمامات الفراشة الخاصة بنا. بدءًا من شراء المواد الخام وحتى الإنتاج والمعالجة، ومن ثم إلى اختبار المنتج النهائي، تلتزم كل خطوة بشكل صارم بمعايير الصناعة لضمان التشغيل المستقر على المدى الطويل وتلبية ظروف التشغيل الفعلية لمختلف العملاء.

سمات

يتكون الهيكل الأساسي لصمام الفراشة الذي يعمل بالهواء المضغوط من ثلاثة مكونات رئيسية تعمل معًا لضمان التشغيل المستقر للصمام. الهيكل المحدد هو كما يلي:

• المحرك الهوائي: باعتباره قلب الطاقة للصمام، فهو يأتي في أنواع أحادية الفعل ومزدوجة الفعل. مصنوعة من سبائك الألومنيوم، فهي خفيفة الوزن وعالية القوة وتوفر عزم دوران ثابت للإخراج. يمكن اختياره بمرونة وفقًا لقطر الصمام وظروف التشغيل، مما يضمن دوران لوحة الصمام بسلاسة وتشغيل موثوق.
• جسم صمام الفراشة: جسم الصمام مصنوع من الحديد الزهر، الفولاذ المصبوب أو الفولاذ المقاوم للصدأ، إلخ. تم تصميم قناة التدفق لتكون مبسطة والجدار الداخلي أملس، مما يمكن أن يقلل بشكل فعال من مقاومة السوائل ويقلل من استهلاك طاقة النظام؛ تعتمد لوحة الصمام هيكلًا دائريًا وتتناسب بإحكام مع مقعد الصمام لضمان أداء الختم ومنع تسرب الوسائط.
• ملحقات التحكم: يمكن تجهيز مواضع الصمامات، ومفاتيح الحد، وصمامات الملف اللولبي وغيرها من الملحقات وفقًا لاحتياجات العملاء. يمكن أن تحقق أدوات تحديد الموضع ضبطًا دقيقًا لفتح الصمام، ويمكن أن توفر مفاتيح الحد تعليقات في الوقت الفعلي حول حالة تشغيل الصمام، ويتم استخدام صمامات الملف اللولبي للتحكم في عمل المحركات لتحقيق التحكم الآلي.

I. ميزات القيادة والتحكم

طريقة القيادة المرنة: تستخدم مشغلات هوائية أحادية الفعل أو مزدوجة الفعل، يمكن اختيارها وفقًا لظروف التشغيل. يتم إعادة ضبط المحركات أحادية الفعل تلقائيًا عبر قوة الزنبرك في حالة انقطاع إمداد الهواء، مما يضمن سلامة النظام.

تحكم دقيق ومريح: يمكن تجهيزه بمحدد موضع ذكي، يتلقى إشارات تيار 4-20 مللي أمبير لتحقيق تعديل مستمر للفتح من 0% إلى 100%، مع دقة تحكم تصل إلى ±0.5%-±1%، مناسب لسيناريوهات التحكم في التدفق عالية الدقة.

سرعة الاستجابة السريعة: وقت تبديل الصمام هو 3-10 ثوانٍ فقط. بالنسبة لسيناريوهات الإغلاق في حالات الطوارئ، يمكن تخصيص نموذج مغلق بالكامل خلال ثانية واحدة، وهو أفضل بكثير من الصمامات الكهربائية التقليدية، ومناسب لظروف التشغيل التي تتطلب استجابة سريعة.

ثانيا. ميزات الختم والمتانة

أداء ختم موثوق: يمكن اختيار الأختام الناعمة أو الأختام المعدنية وفقًا لخصائص الوسائط. يمكن أن تحقق الأختام الناعمة تسربًا صفريًا من الفئة ANSI VI، بينما يمكن أن تحقق الأختام المعدنية ANSI Class IV، مما يمنع تسرب الوسائط بشكل فعال.

متانة عالية: جسم الصمام مصنوع من مواد عالية الجودة، ويمكن طلاء سطح لوحة الصمام بسبائك صلبة أو طلاء سيراميك حسب الحاجة، مما يجعله مقاومًا للتآكل والتآكل. الأختام مصنوعة من مواد عالية الجودة، مما يضمن عمر خدمة طويل ويقلل تكاليف الصيانة اللاحقة.

الهيكل المدمج: صغير الحجم وخفيف الوزن، ويزن فقط 1/3 إلى 1/5 من صمام البوابة بنفس القطر، ويتطلب مساحة تركيب أقل، وسهل التركيب، ويوفر وقت التثبيت وتكاليفه.

ثالثا. الميزات الأساسية الأخرى

مقاومة التدفق المنخفضة واستهلاك الطاقة المنخفض: معامل مقاومة التدفق في الحالة المفتوحة بالكامل هو ≥0.5، وهو أقل بكثير من صمامات البوابة والصمامات الكروية، مما يقلل بشكل فعال من استهلاك الطاقة للمضخات والمراوح ومعدات الطاقة الأخرى، ومناسب لتطبيقات معدل التدفق العالي.

توافق واسع: قابل للتكيف مع الوسائط المختلفة مثل الماء والبخار والزيت والمحاليل الحمضية/القلوية، ويغطي ظروف التشغيل المختلفة مثل درجة الحرارة المنخفضة ودرجة الحرارة المرتفعة والضغط العالي، مما يلبي احتياجات الصناعات المتعددة.

التشغيل السهل: يدعم التشغيل اليدوي (المقبض، والعتاد الدودي) والتشغيل الهوائي. يمكن استخدام التشغيل اليدوي في حالات الطوارئ عند انقطاع إمداد الهواء، مما يضمن التشغيل الطبيعي للنظام.

التعليمات

1. ما هو ضغط إمداد الهواء المطلوب لصمام الفراشة الذي يعمل بالهواء المضغوط؟

ضغط الهواء القياسي هو 0.4-0.6 ميجا باسكال. يمكن تعديل ذلك بشكل مناسب بناءً على طراز المشغل وقطر الصمام. يرجى استشارة فريق المبيعات لدينا للحصول على مشورة محددة بناءً على ظروف التشغيل الخاصة بك.

2. كيفية الاختيار بين صمامات الفراشة الهوائية ذات الختم الناعم والختم المعدني؟

تعد أنواع الختم الناعم (المطاط، PTFE) مناسبة للوسائط النظيفة ذات الضغط المنخفض ودرجة الحرارة العادية (مثل ماء الصنبور والسوائل الغذائية)، مما يوفر مقاومة عالية للتسرب، ومن المحتمل أن تصل إلى الصفر. تعتبر أنواع الختم المعدني مناسبة للوسائط ذات درجات الحرارة العالية أو الضغط العالي أو المحتوية على جسيمات أو المواد المسببة للتآكل (مثل البخار والمواد الخام الكيميائية)، مما يوفر مقاومة أقوى لدرجة الحرارة والضغط. يمكن للعملاء الاختيار بناءً على خصائص الوسائط ومتطلبات التشغيل الخاصة بهم.

3. هل يمكنك تخصيص نماذج ذات قطر كبير لصمامات الفراشة المشغلة بالهواء المضغوط؟

نعم. قطر الإنتاج القياسي لدينا هو DN40-DN1600. بالنسبة لصمام الفراشة الذي يعمل بالهواء المضغوط ذو القطر الأكبر، يرجى الاتصال بفريق المبيعات لدينا. سوف نقوم بتخصيص الإنتاج وفقاً لاحتياجاتك، مما يضمن أن المنتج يلبي متطلبات التشغيل.

4. ما هي فترة ضمان المنتج؟

يتمتع صمام الفراشة الذي يعمل بالهواء المضغوط بضمان لمدة عام واحد. خلال فترة الضمان، سوف نقدم خدمات إصلاح أو استبدال مجانية لأي مشكلات تتعلق بالجودة لا تنتج عن خطأ بشري. كما نقدم أيضًا دعم صيانة ما بعد البيع على المدى الطويل.

5. كيفية تركيب وصيانة صمام الفراشة الذي يعمل بالهواء المضغوط؟

قبل التثبيت، تأكد من أن جميع مكونات الصمام كاملة ومن الطراز الصحيح، ومن عدم وجود أجسام غريبة داخل جسم الصمام. أثناء التثبيت، تأكد من محاذاة الصمام مع خط الأنابيب، وأن توصيل الحافة آمن، وتجنب حرق الأختام أثناء اللحام. للصيانة اليومية، حافظ على نظافة الصمام، وتحقق بانتظام من تآكل الأختام، واستبدل الأجزاء البالية على الفور، وقم بتشحيم أجزاء ناقل الحركة بانتظام لضمان التشغيل السلس للصمام. سيتم توفير تعليمات التثبيت والصيانة التفصيلية.
