الاتصال من نوع الرقاقة هو وسيلة للتثبيتالصمامات(خصوصاًصمامات الفراشة, فحص الصمامات، وما إلى ذلك) بين حواف الأنابيب باستخدام مسامير طويلة. السمة المميزة له هي: أن الصمام لا يحتوي على حواف متكاملة خاصة به؛ وبدلاً من ذلك، تمر البراغي الطويلة عبر حواف الأنبوبين لتأمين الصمام الموجود في المنتصف.
توفير المساحة: يبلغ طول صمام الرقاقة (البعد وجهاً لوجه) 1/3 إلى 1/4 طول الصمام ذو الحواف.
تخفيض التكلفة: يزيل تزوير/تصنيع شفتين متكاملتين على جسم الصمام.
خفيف الوزن: يمكن التعامل معه يدويًا بدون معدات الرفع، خاصة للأقطار الكبيرة (على سبيل المثال، DN200 وما فوق).
لا يمكن إزالتها بشكل مستقل: لاستبدال صمام الرقاقة، يجب فصل شفتي الأنبوب (أي يجب إبعاد الأنبوب عن الآخر). ولذلك، لا يمكن استخدامه في الأنابيب المسدودة أو حيث يمكن الوصول إلى جانب واحد فقط.
يتطلب محاذاة جيدة: يمكن أن تؤدي حواف الأنابيب المنحرفة إلى تحريف الصمام وتسبب فشل الختم.
ليس للضغط العالي جدًا: يُستخدم عادةً في الضغط المنخفض إلى المتوسط (≥ PN40 / الفئة 300)؛ قد يؤدي الضغط العالي جدًا إلى تشويه جسم الصمام.

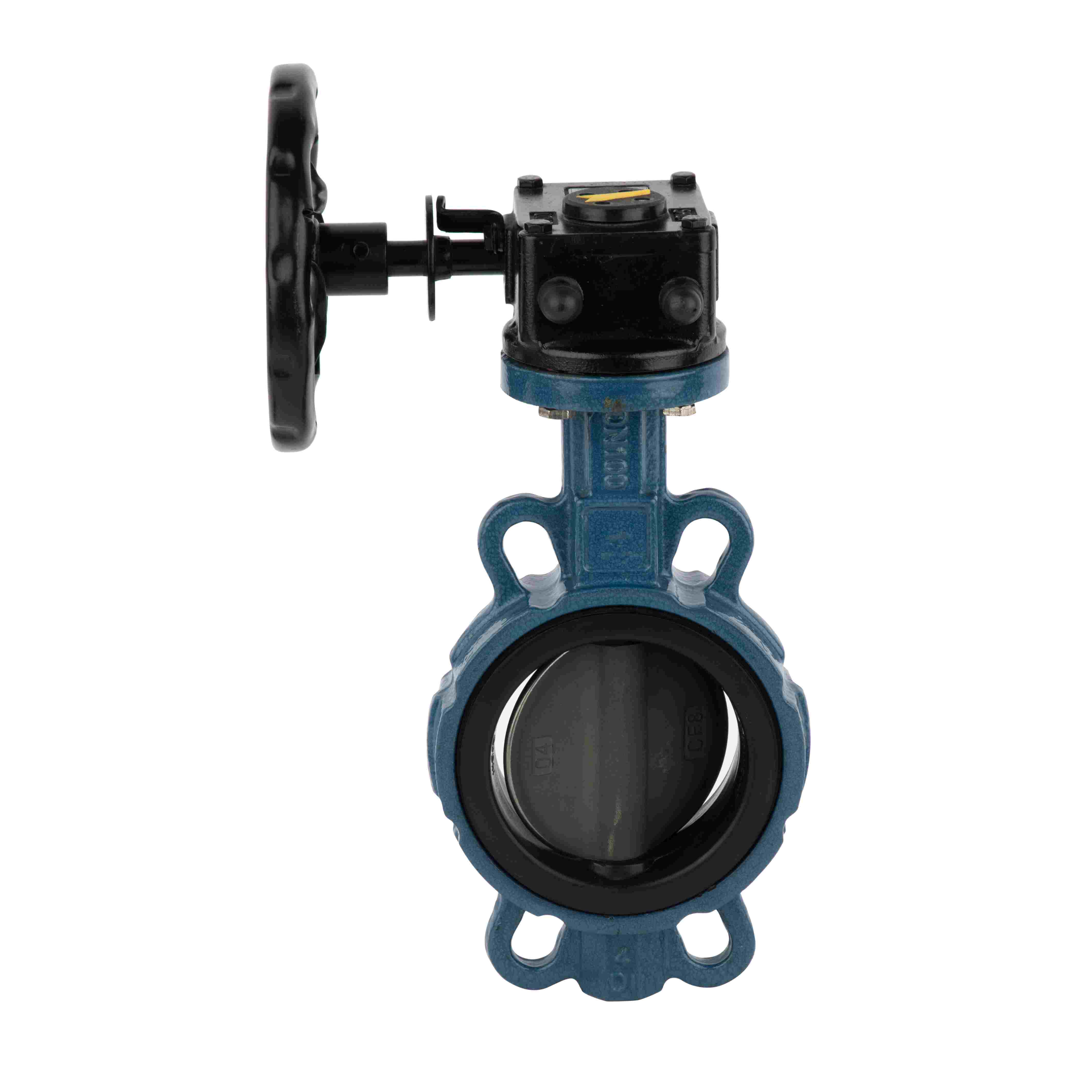

صمامات الفراشة الويفرية: معالجة المياه، التدفئة والتهوية وتكييف الهواء (HVAC)، أنظمة الحماية من الحرائق - شائعة بسبب التكلفة المنخفضة وسهولة التركيب.
صمامات فحص الرقاقة: تمنع التدفق العكسي؛ أقصر بكثير من صمامات عدم الرجوع المتأرجحة، ويتم تثبيتها مباشرة بين الشفاه.
الصمامات المبطنة بالرقاقة: تطبيقات مقاومة للتآكل.
يجب حساب طول الترباس بدقة:
2 × سمك شفة الأنبوب + طول الصمام وجهاً لوجه + 2 × سمك الحشية + 2 × ارتفاع الجوز
استخدم معايير توصيل الرقاقة المناسبة (على سبيل المثال، EN 593، API 609، GB/T 12238) مع معايير شفة الأنابيب المقابلة (على سبيل المثال، GB/T 9119، HG/T 20592).
استخدم عزمًا متساويًا للمسمار لتجنب التثبيت غير المتساوي، والذي يمكن أن يسبب ربط القرص (مشكلة شائعة في صمامات الفراشة).
نوع الرقاقة عبارة عن تصميم اتصال يهدف إلى الوزن الخفيف والتكلفة المنخفضة والتركيب السريع. إنه يتعامل بشكل أساسي مع الصمام باعتباره "مكونًا مثبتًا" بين شفتي الأنبوب. يجب أن يأخذ الاختيار في الاعتبار تصنيف الضغط والوصول إلى الصيانة وتكرار الإزالة.
