الاتصال من نوع الرقاقة هو وسيلة لتثبيت الصمامات (خاصةصمامات الفراشة,فحص الصمامات، وما إلى ذلك) بين حواف الأنابيب باستخدام مسامير طويلة. السمة المميزة له هي: أن الصمام لا يحتوي على حواف متكاملة خاصة به؛ وبدلاً من ذلك، تمر البراغي الطويلة عبر حواف الأنبوبين لتأمين الصمام الموجود في المنتصف.

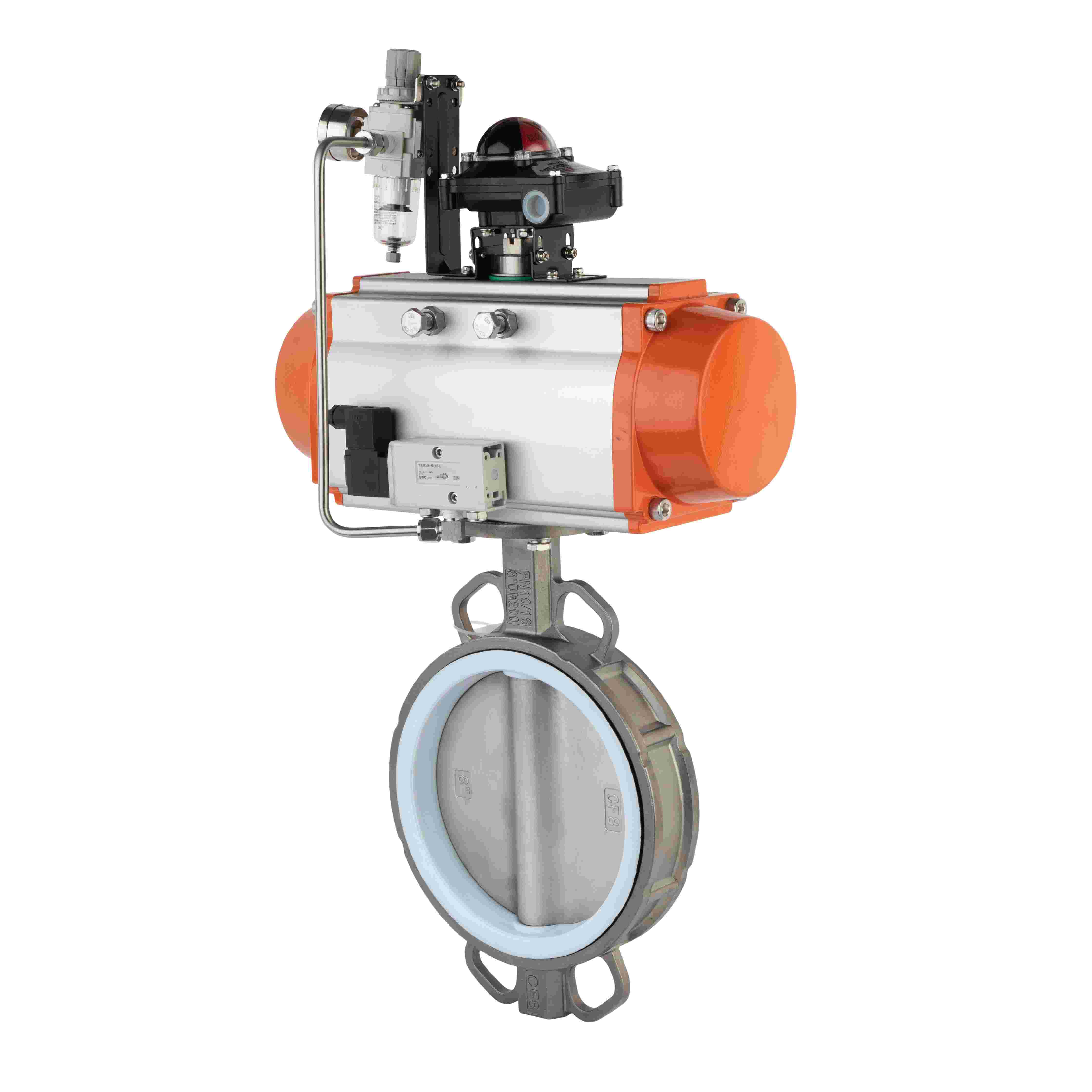

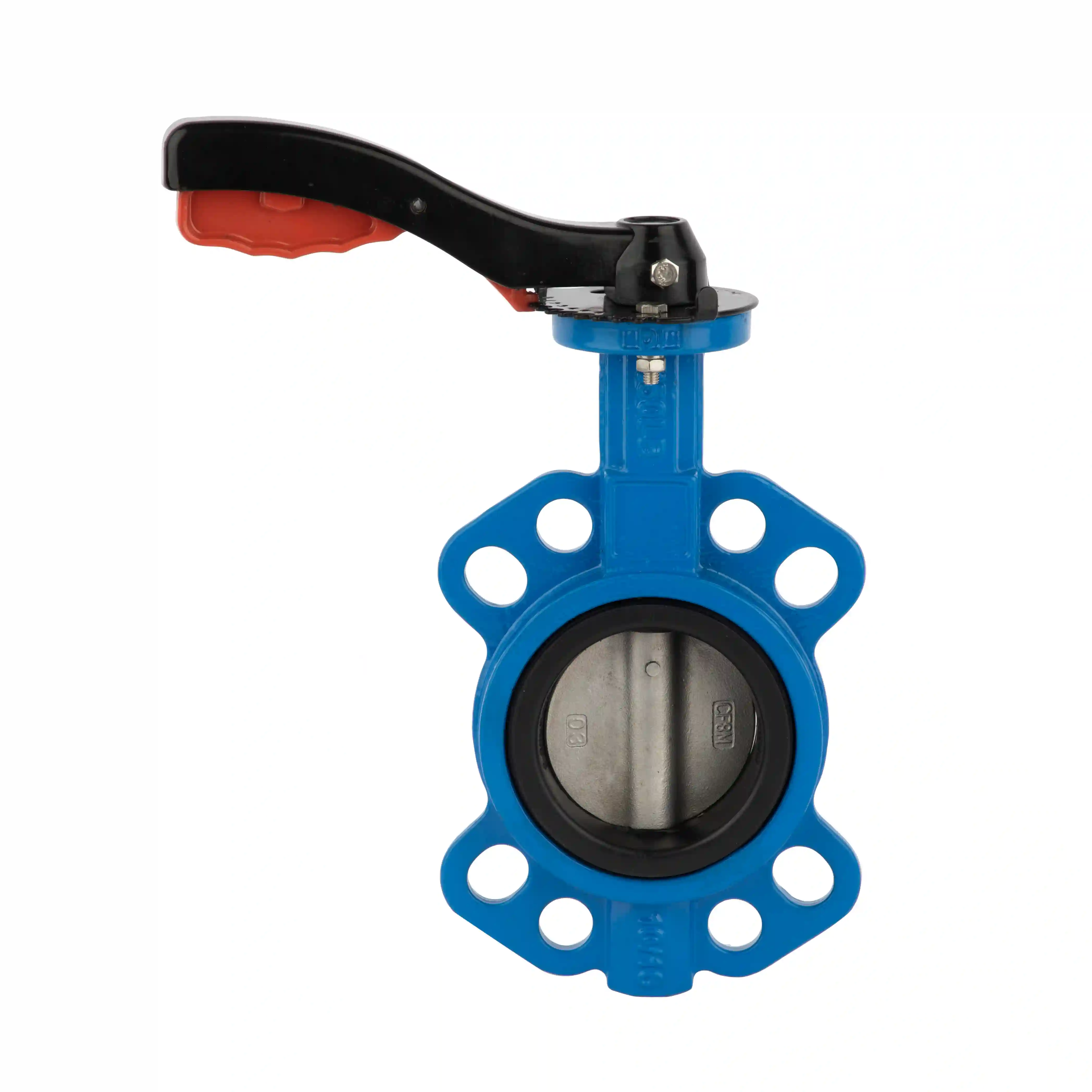

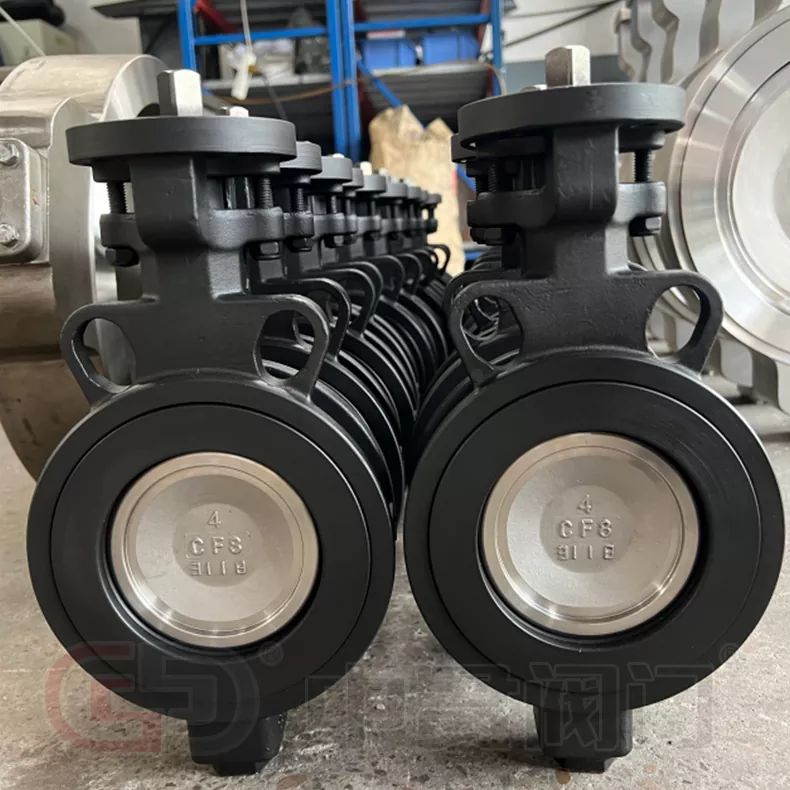

الصمام: لا يحتوي جسم الصمام على فتحات مسامير شفة، فقط وجه تحديد موقع سلس. الأمثلة الشائعة: صمامات فراشة الرقاقة، وصمامات فحص الرقاقة.
البراغي: عادةً ما تكون البراغي مثبتة أو من خلال البراغي، وهي طويلة بما يكفي للمرور عبر فتحات المسامير في كلا حافتي الأنابيب.
فلنجات الأنابيب: يجب أن تكون نهايات الأنابيب مجهزة بفلنجات قياسية.
المكسرات: تستخدم للشد.
ضع صمام الرقاقة بين حواف الأنبوبين.
أدخل مسامير طويلة من خلال فتحات المسامير في شفة أنبوب واحدة ← من خلال فتحات المعايرة في جسم صمام الرقاقة ← من خلال فتحات المسامير في شفة الأنبوب العكسي.
ربط المكسرات على كلا الطرفين. عندما يتم شد الصواميل، يتم سحب شفتي الأنبوب معًا.
تعمل قوة التثبيت هذه على إغلاق الصمام بين الشفاه، حيث تشكل الحشيات (أو الختم المرن المدمج في الصمام) واجهة الختم.
| ميزة |
نوع الرقاقة |
ذات حواف (تقليدية) |
| البراغي |
مسامير طويلة نفس عدد فتحات الشفة |
مجموعتان من البراغي/الصواميل (واحدة لكل شفة) |
| بناء الصمام |
خفيفة ورقيقة وصغيرة الحجم |
ثقيلة، طويلة، مع حواف متكاملة |
| التثبيت/الإزالة |
يتطلب فصل كلا الجانبين لإزالة الصمام |
يمكن إزالة الصمام عن طريق فك شفة واحدة |
| يكلف |
انخفاض تكلفة الصمام. الشفاه الأنابيب لا تزال مطلوبة |
صمام أعلى + تكلفة شفة |
| وزن |
ضوء؛ مثالية للأقطار الكبيرة |
ثقيل |
| مسارات التسرب |
أقل (وجهان مانعان للتسرب: صمام إلى شفة على كل جانب) |
المزيد (أربعة وجوه: حشيتان للشفة بالإضافة إلى شفة للصمام) |
