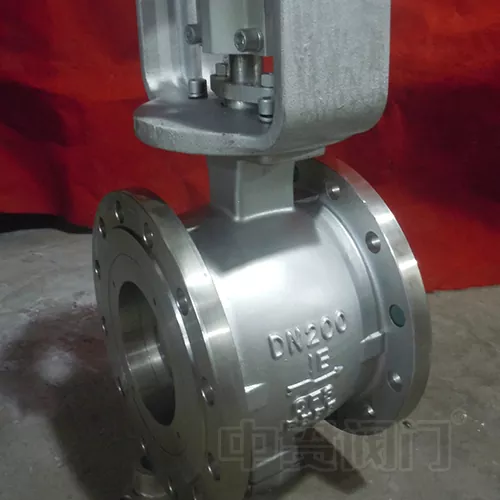

صمام كروي على شكل حرف V من الفولاذ المقاوم للصدأ

إن الصمام الكروي Zhongguan المصنوع من الفولاذ المقاوم للصدأ على شكل V هو صمام صناعي عالي الأداء مصمم خصيصًا لتعديل التدفق الدقيق وظروف الخدمة القاسية. مصنوع من الفولاذ المقاوم للصدأ الفاخر ويتضمن هندسة كرة V متقدمة، وهو يتفوق في التعامل مع السوائل المسببة للتآكل وأنظمة درجة الحرارة العالية والضغط العالي والوسائط المعقدة التي تحتوي على جسيمات معلقة أو مواد ليفية.

يتم نشر هذا الصمام على نطاق واسع عبر قطاعات تكرير البتروكيماويات، وتوليد الطاقة، ومعالجة المعادن، وإنتاج الأغذية والمشروبات، وتصنيع الأدوية، ولب الورق والورق، وحماية البيئة. وهو معروف على نطاق واسع بسلامته الفائقة في الختم، ومقاومته الاستثنائية للتآكل، وعمر الخدمة التشغيلي الممتد، مما يجعله مكونًا لا غنى عنه في أنظمة التحكم في العمليات الحديثة.

ميزات التصميم الأساسية والمزايا التقنية

1. هندسة كروية دقيقة على شكل حرف V للتحكم الدقيق

يتيح الشكل المحيطي على شكل حرف V الذي تم تشكيله على سطح الكرة خصائص تدفق دقيقة للغاية، مما يوفر منحنيات تحكم خطية ومتساوية في النسبة المئوية. مع نسبة دوران تتجاوز 100:1، يعد هذا الصمام مناسبًا بشكل مثالي للتطبيقات التي تتطلب تنظيمًا صارمًا للعملية، مثل التحكم في تغذية المفاعل وموازنة نسبة التدفق.

2. عمل القص للتنظيف الذاتي يمنع الانسداد

أثناء دوران الكرة ذات المنفذ V، تولد الحافة الحادة للشق V تأثير قص قويًا يقطع الألياف وألياف اللب والملاط والجسيمات الصلبة المحتبسة في تيار السائل بشكل فعال. يمنع إجراء التنظيف الذاتي الفريد هذا تراكم الوسائط وتشويش الصمامات، مما يوفر ميزة واضحة في التطبيقات الصعبة التي تتضمن مخزون الورق، والحمأة، ومياه الصرف الصحي، والسوائل الأخرى المحملة بالمواد الصلبة.

3. تعدين ممتاز وتصلب سطحي متقدم

• المواد الأساسية: تتوفر أجسام الصمامات والكرات في خيارات من الفولاذ المقاوم للصدأ عالي الجودة بما في ذلك 304، و316، وCF8M (CF3M)، مما يوفر مقاومة ممتازة لمجموعة واسعة من الوسائط المسببة للتآكل.

• تحسين السطح: بالنسبة للظروف شديدة المتطلبات، يمكن تعزيز الأسطح المانعة للتسرب باستخدام كربيد التنجستن أو الطلاء الخزفي المطبق عبر تقنية الرش الحراري لوقود الأكسجين عالي السرعة (HVOF). يحقق هذا العلاج صلابة سطحية تصل إلى HRC 65 أو أعلى، مما يحسن بشكل كبير مقاومة التآكل والتآكل والتهيج، ويطيل عمر الخدمة بعدة مضاعفات مقارنة بالبدائل غير المطلية.

4. حلول ختم متعددة لدرجة الحرارة والضغط الشديدين

اعتمادًا على متطلبات الخدمة المحددة الخاصة بك، فإننا نقدم مجموعة من تكوينات الختم:

• Soft Seal (PTFE/PPL): مثالي لدرجة الحرارة المحيطة، والضغط المنخفض، وتطبيقات الوسائط النظيفة، مما يحقق معدلات تسرب منخفضة تصل إلى الفئة السادسة (صفر تسرب مرئي).

• الختم الصلب المعدني (من المعدن إلى المعدن): تم تصميمه للخدمات ذات درجات الحرارة العالية التي تصل إلى 450 درجة مئوية (842 درجة فهرنهايت) وأنظمة الضغط العالي والوسائط الكاشطة، مما يحافظ على أداء تسرب مستقر عند مستويات الفئة الرابعة إلى السادسة.

• الختم المركب المرن من الجرافيت: يجمع بين المقاومة الممتازة لدرجات الحرارة العالية والمرونة المناسبة، مما يجعله مناسبًا بشكل خاص لأنظمة البخار والزيت الحراري.

5. التشغيل الموحد وتكامل التحكم الذكي

• شفة التثبيت المتوافقة مع ISO 5211: تتيح التثبيت المباشر بدون أدوات للمشغلات الكهربائية أو الهوائية أو التروس الدودية، مما يدعم الإشارات التناظرية من 4 إلى 20 مللي أمبير وبروتوكولات اتصالات الناقل الرقمي (مثل Profibus وModbus وFoundation Fieldbus) للتكامل السلس في أنظمة التحكم DCS وPLC الآلية.

• الجذع المصمم هندسيًا للسلامة: يتميز بتصميم جذعي مقاوم للانفجار مدمج مع آلية قفل متكاملة، مما يضمن التشغيل الآمن والموثوق حتى في ظل ظروف زيادة الضغط العالي.

6. طرق الاتصال المتنوعة والتكوينات الهيكلية

• أنواع التوصيل: متوفرة بأطراف ذات حواف (RF، FF)، ونوع من الرقاقة/العروة، ونهايات ملولبة (NPT، BSP)، ولحام مأخذ توصيل، ونهايات ملحومة بعقب اللحام، ومتوافقة مع معايير الأنابيب الدولية الرئيسية بما في ذلك ANSI، وDIN، وJIS، وGB.

• الخيارات الهيكلية: يتم تقديمها في تكوين التحكم القياسي بمنفذ V، بالإضافة إلى تصميمات الغلق ذات المقعد المزدوج للإغلاق ثنائي الاتجاه أو تطبيقات ركوب الدراجات ذات التردد العالي والتشغيل والإيقاف.

الصناعات والسيناريوهات التطبيقية النموذجية

دليل الاختيار السريع – يساعدك على اختيار الصمام المناسب

لتسهيل الاختيار الدقيق للصمام، نوصي بتوفير معلمات التشغيل التالية لفريقنا الفني:

• خصائص الوسائط: الاسم، والتآكل، ومحتوى المواد الصلبة (النوع والتركيز)، واللزوجة

• ظروف التشغيل: نطاق ضغط العمل، نطاق درجة الحرارة، معامل التدفق المطلوب (Cv/Kv)

• متطلبات التحكم: خاصية التدفق المرغوبة (خطي/نسبة متساوية)، نوع المشغل (يدوي/كهربائي/هوائي)، تفضيل إشارة التحكم

• مواصفات الاتصال: تقييم الفلنجة، وجدول الأنابيب، ونوع الاتصال النهائي

يقدم طاقمنا الهندسي ذو الخبرة حسابات مجانية للحجم وخدمات تصميم الحلول المخصصة لضمان الأداء الأمثل للصمام لتطبيقك المحدد.

ضمان الجودة ومعايير التصنيع

• الامتثال: تم تصنيعه وفقًا للمعايير المعترف بها دوليًا بما في ذلك ISO 9001 وAPI 6D وAPI 607 ​​(مقاوم للحريق) وGB/T 12237.

• اختبارات صارمة: يخضع كل صمام لاختبار الضغط الهيدروستاتيكي بنسبة 100%، وفحص تسرب المقعد، والتحليل الطيفي للمواد لضمان التسليم خاليًا من العيوب.

• إمكانية التتبع: يتم الحفاظ على إمكانية تتبع المواد بالكامل ووثائق الفحص الشامل لسجلات الجودة.

خدمة ما بعد البيع والالتزام بالضمان

1. فترة الضمان: 12 شهرًا من تاريخ التشغيل، ويغطي عيوب التصنيع.

2. الدعم الفني مدى الحياة: الوصول المجاني إلى فريقنا الهندسي لاستكشاف الأخطاء وإصلاحها وإرشادات الصيانة وتوصيات قطع الغيار طوال فترة خدمة الصمام.

3. الاستجابة للطوارئ: الأولوية للدعم في الموقع أو عن بعد لمدة 48 ساعة لحالات فشل النظام الحرجة.

لماذا تختار تشونغقوان؟

• أكثر من 18 عامًا من الخبرة المتخصصة في تصنيع الصمامات

• تم تصديرها إلى أكثر من 30 دولة عبر خمس قارات

• إمكانية التخصيص الكاملة - تتوفر الأحجام غير القياسية والسبائك المتخصصة والطلاءات المخصصة عند الطلب

• رقابة صارمة على العمليات مع إمكانية تتبع الجودة الموثقة بالكامل

• أسعار تنافسية مع توريد مباشر من المصنع - بدون أي هوامش ربح وسيطة

صمام Zhongguan - الهندسة الدقيقة لكل تحدي تدفق.

للحصول على أوراق البيانات الفنية التفصيلية، أو رسومات CAD، أو المساعدة في الاختيار الشخصي، يرجى عدم التردد في الاتصال بفريق المبيعات لدينا. ونحن نتطلع إلى بناء شراكة طويلة الأمد معكم.
