صمامات البوابةتُستخدم مكونات التحكم في التدفق على نطاق واسع في أنظمة خطوط الأنابيب الصناعية حيث يتطلب الأمر إيقاف تشغيل موثوق به والحد الأدنى من فقدان الضغط وعمر الخدمة الطويل. تشرح هذه المقالة كيفية عمل صمامات البوابة، وكيف يؤثر تصميمها الهيكلي على الأداء، وكيف تؤثر المعلمات الفنية على قرارات الاختيار. كما أنه يتناول الأسئلة الشائعة التي يثيرها المهندسون ومتخصصو المشتريات، مما يوفر مرجعًا منظمًا وعمليًا يتماشى مع الاستخدام الصناعي وسلوك البحث في العالم الحقيقي.
صمام البوابة هو صمام ذو حركة خطية مصمم بشكل أساسي لخدمة التشغيل/الإيقاف بدلاً من تنظيم التدفق. تتكون الآلية الأساسية من بوابة مسطحة أو على شكل إسفين تتحرك عموديًا بين مقعدي الصمام. عند فتحها بالكامل، يتم سحب البوابة بالكامل من مسار التدفق، مما يسمح للسائل بالمرور بأقل قدر من المقاومة. عند إغلاقها، تنخفض البوابة لتشكل إغلاقًا محكمًا على المقاعد، مما يؤدي إلى إيقاف التدفق بشكل فعال.
مبدأ التصميم هذا يجعل صمامات البوابة مناسبة بشكل خاص للتطبيقات التي تتطلب تدفقًا كاملاً وتشغيلًا غير متكرر. على عكس صمامات الاختناق، تعمل صمامات البوابة على تقليل الاضطراب والتآكل عند فتحها بالكامل، مما يساهم في إطالة عمر النظام وتقليل فقد الطاقة.

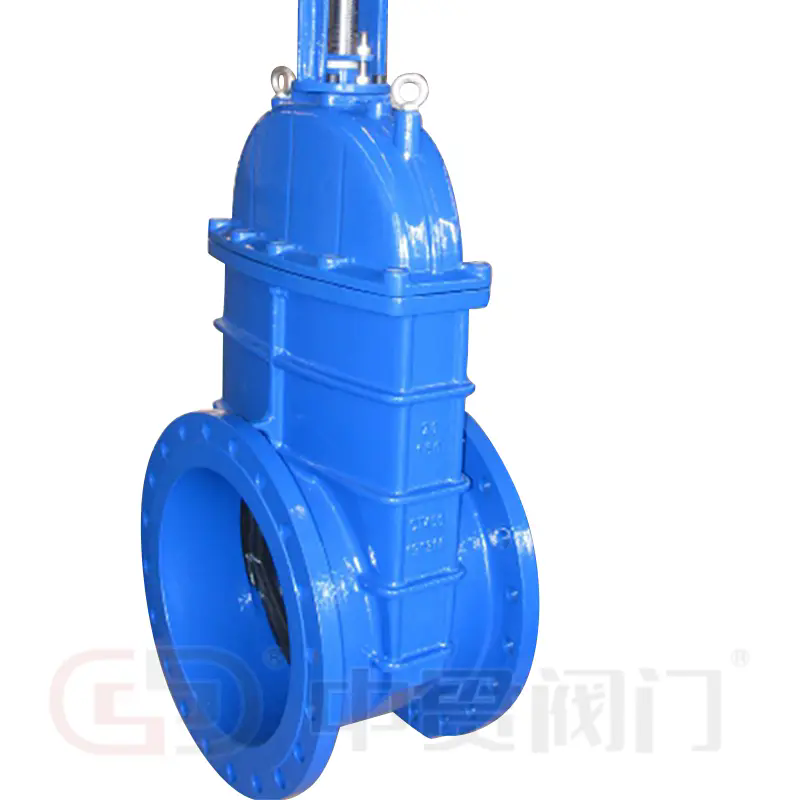

من المنظور الهيكلي، تشتمل تكوينات صمامات البوابة الشائعة على تصميمات الجذع الصاعد والساق غير الصاعد. توفر صمامات البوابة الجذعية المرتفعة تأكيدًا مرئيًا لموضع الصمام، بينما تُفضل تصميمات الجذع غير الصاعدة في التركيبات ذات الخلوص الرأسي المحدود. داخليًا، قد تستخدم صمامات البوابة أسافين صلبة، أو أسافين مرنة، أو بوابات منزلقة متوازية، ويتم اختيار كل منها بناءً على الضغط ودرجة الحرارة وخصائص الوسائط.
يعد فهم المعلمات التقنية أمرًا ضروريًا لتقييم مدى ملاءمة صمام البوابة في نظام معين. تؤثر هذه المعلمات بشكل مباشر على موثوقية الختم والسلامة التشغيلية والمتانة على المدى الطويل.
| المعلمة | وصف | الأهمية الصناعية |
|---|---|---|
| القطر الاسمي (DN) | حجم الممر الداخلي للصمام | يضمن التوافق مع أبعاد خطوط الأنابيب ومتطلبات التدفق |
| تصنيف الضغط (PN/الفئة) | الحد الأقصى المسموح به لضغط العمل | يحدد التشغيل الآمن في ظل ظروف ضغط النظام |
| مادة الجسم | عادة الحديد الزهر، الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب | يحدد مقاومة التآكل والقوة وتحمل درجة الحرارة |
| مادة المقعد | تصميمات معدنية أو معدنية أو ذات مقاعد ناعمة | يؤثر على أداء الختم ومقاومة التآكل |
| درجة حرارة التشغيل | الحد الأدنى والحد الأقصى لدرجات الحرارة المسموح بها | يضمن سلامة الصمام في الأنظمة ذات درجة الحرارة العالية أو المبردة |
| نهاية الاتصال | ذات حواف، مترابطة، ملحومة | يؤثر على طريقة التثبيت وإمكانية الوصول إلى الصيانة |
تعمل المحاذاة الدقيقة لهذه المعلمات مع ظروف تصميم النظام على تقليل مخاطر الفشل وتحسين تكلفة دورة الحياة. في البيئات ذات الضغط العالي أو درجات الحرارة المرتفعة، يصبح اختيار المواد وتصميم المقعد أمرًا بالغ الأهمية بشكل خاص.
تُستخدم صمامات البوابة في مجموعة واسعة من الصناعات نظرًا لبنيتها البسيطة وقدرتها على الإغلاق التي يمكن الاعتماد عليها. في أنظمة معالجة المياه وأنظمة الإمداد البلدية، يتم تركيب صمامات البوابة بشكل شائع في خطوط التوزيع الرئيسية حيث تكون سعة التدفق الكاملة مطلوبة وخسارة منخفضة للرأس.
في قطاع النفط والغاز، يتم استخدام صمامات البوابة في العمليات الأولية والوسطى والنهائية. إن قدرتها على التعامل مع الضغوط ودرجات الحرارة العالية تجعلها مناسبة لخطوط أنابيب النفط الخام ووحدات التكرير ومرافق التخزين. غالبًا ما تحكم المعايير الصناعية مثل API وASME تصميمها واختبارها في هذه البيئات.
تعتمد مرافق توليد الطاقة على صمامات البوابة في أنظمة تغذية الغلايات وخطوط البخار ودوائر التبريد. هنا، تُفضل صمامات البوابة المعدنية لقدرتها على تحمل التدوير الحراري والوسائط الكاشطة. تستخدم مصانع المعالجة الكيميائية أيضًا صمامات البوابة حيث يلزم التوافق الكيميائي والإغلاق المحكم.
عبر هذه الصناعات، يكون المتطلب الثابت هو العزل الموثوق به بدلاً من تعديل التدفق، مما يعزز أهمية تحديد موضع الصمام وممارسات التشغيل الصحيحة.
يبدأ اختيار صمام البوابة بفهم واضح لظروف التشغيل، بما في ذلك الضغط ودرجة الحرارة ونوع الوسائط وتردد التشغيل. يؤدي الإفراط في المواصفات إلى زيادة التكلفة دون فائدة إضافية، في حين يؤدي نقص المواصفات إلى مخاطر تشغيلية.
تركز ممارسات الصيانة على الفحص الدوري لخيوط الجذع، وسلامة التعبئة، وحالة المقعد. نظرًا لأن صمامات البوابة غير مصممة للاختناق، فيجب تجنب الفتح الجزئي أثناء الخدمة لمنع الاهتزاز وتلف المقعد.
يتضمن تقييم الأداء غالبًا الاختبار الهيدروستاتيكي واختبار تسرب المقعد وفحص الأبعاد أثناء التشغيل. على مدار فترة الخدمة، توفر مراقبة متطلبات عزم الدوران وأداء الختم مؤشرًا مبكرًا للتآكل أو عدم المحاذاة.
س: كيف يختلف صمام البوابة عن الصمام الكروي في التحكم في التدفق؟
ج: يستخدم صمام البوابة حركة خطية لرفع البوابة أو خفضها، مما يوفر تدفقًا كاملاً عند الفتح والحد الأدنى من فقدان الضغط. يستخدم الصمام الكروي حركة دورانية وهو أكثر ملاءمة للتشغيل السريع، ولكنه قد يقدم مقاومة تدفق أعلى اعتمادًا على التصميم.
س: كيف يجب تركيب صمام البوابة لضمان الموثوقية على المدى الطويل؟
ج: يجب تركيب صمامات البوابة مفتوحة بالكامل أو مغلقة بالكامل أثناء تشغيل النظام، ومحاذاتها مع الخطوط المركزية لخطوط الأنابيب، ومدعومة لتجنب الإجهاد الخارجي. يعد التوجيه الصحيح للساق والالتزام بمواصفات عزم الدوران أمرًا ضروريًا.
س: كم مرة يجب صيانة صمامات البوابة في الأنظمة الصناعية؟
ج: يعتمد تكرار الصيانة على ظروف التشغيل، ولكن يوصى بالفحص الدوري، خاصة في البيئات ذات درجات الحرارة العالية أو البيئات المسببة للتآكل. يساعد ركوب الدراجات الروتينية على منع نوبة الجذع وتدهور التعبئة.
تظل صمامات البوابة مكونًا أساسيًا في التحكم في السوائل الصناعية نظرًا لبساطتها الهيكلية وقدرتها على التدفق الكامل وأداء الإغلاق الموثوق به. عندما تتم محاذاة المعلمات الفنية وشروط التطبيق وممارسات الصيانة بشكل صحيح، توفر صمامات البوابة عمر خدمة طويل وتشغيل يمكن التنبؤ به.
مع تطور معايير التصنيع وتقدم تقنيات المواد، تستمر صمامات البوابة في التكيف مع بيئات التشغيل المتزايدة الطلب.صمام تشونغقوانتركز على تقديم حلول صمامات البوابة المصممة لتلبية المعايير الدولية مع معالجة متطلبات الصناعة العملية.
للحصول على تفاصيل فنية إضافية، أو إرشادات التطبيق، أو الدعم الخاص بالمشروع،اتصل بنالمناقشة كيفية دمج منتجات Zhongguan Valve في نظام خطوط الأنابيب الخاص بك بثقة وكفاءة.
