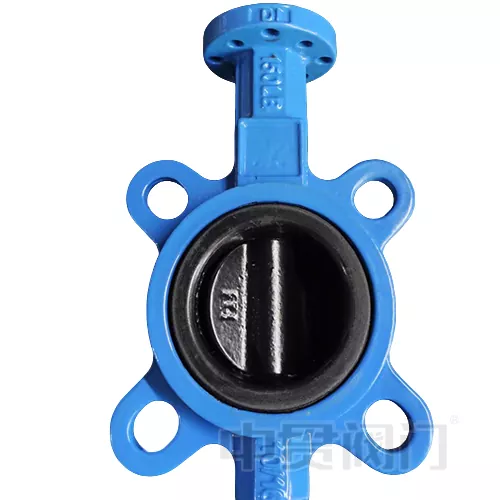

هالار صمام الفراشة القرص المغلفة

تم تصميم صمام الفراشة القرصي المطلي بـ Halar للبيئات الكيميائية القاسية، وذلك باستخدام طلاء Halar (ECTFE) على سطح القرص لتحقيق مقاومة فائقة للتآكل. مع نطاق درجة حرارة الخدمة من -40 درجة مئوية إلى 150 درجة مئوية (يحتاج تطبيق درجة الحرارة المحددة أيضًا إلى مراعاة مواد المقعد) وسمك 0.5-1.2 مم.

الوظيفة الأساسية لطلاء هالار

HALAR (كوبوليمر الإيثيلين - كلورو ثلاثي فلورو إيثيلين، ECTFE) عبارة عن بوليمر فلوري عالي الأداء يغطي سطح لوحة الفراشة بالتساوي من خلال عملية رش إلكتروستاتية لتشكيل طبقة واقية كثيفة بسماكة 0.5 ~ 1.2 مم. في صمام الفراشة القرصي المطلي بـHalar، تشمل الوظائف الأساسية لهذا الطلاء ما يلي:

1. مقاومة التآكل الكيميائي: يمكنها تحمل 98% من حمض الكبريتيك، 37% من حمض الهيدروكلوريك، والقلويات القوية (مثل 50% NaOH) والمذيبات العضوية (مثل الأسيتون، الزيلين)، ومعدل التآكل أقل من 0.01 مم/سنة؛

2. مقاومة درجة الحرارة: نطاق درجة حرارة الاستخدام طويل الأمد -40 درجة مئوية ~ 150 درجة مئوية، مقاومة قصيرة المدى للصدمة الحرارية 180 درجة مئوية؛

3. نفاذية منخفضة: الهيكل الجزيئي كثيف، مما يمنع الركيزة المعدنية للوحة الفراشة من التآكل بسبب الاختراق المتوسط؛

4. مقاومة التآكل ومقاومة الالتصاق: معامل احتكاك السطح منخفض يصل إلى 0.3، مما يقلل من التصاق الوسائط الحبيبية ويطيل دورة الصيانة.

5. بالمقارنة مع طلاءات PTFE أو PP، فإن القوة الميكانيكية لـ HALAR تزيد بأكثر من 50%، خاصة في ظل ظروف الفتح والإغلاق المتكررة، والتي يمكن أن تمنع الطلاء من التشقق والسقوط.

التحسين الهيكلي:

للتكيف مع الخصائص الفيزيائية لطلاء HALAR، فإن صمام الفراشة القرصي المطلي بـ Halar الخاص بنا يعتمد التصميم المستهدف:

1. المعالجة الدقيقة للوحة الفراشة: المادة الأساسية مصنوعة من الفولاذ المقاوم للصدأ 316L أو الفولاذ المزدوج، وخشونة السطح ≥Ra3.2μm عن طريق الدوران CNC، مما يوفر أساس التصاق موحد للطلاء. يتم تقريب حافة لوحة الفراشة لتجنب تركيز الضغط للطلاء.

2. نظام الختم ثنائي الاتجاه: مع مقعد صمام الختم الناعم EPDM أو FKM، فإنه يشكل واجهة ختم "مركبة صلبة ومرنة" مع طلاء HALAR، مما يحقق تسرب صفر ثنائي الاتجاه عند ضغط ≥PN16 (وفقًا لمعيار ISO 5208).

3. تكييف محرك ISO5211: تم تجهيز الجزء العلوي من ساق الصمام بواجهة عمود مربع (وفقًا لمعيار ISO5211 F05-F10)، والتي يمكن تركيبها مباشرة باستخدام مشغلات هوائية/كهربائية، وخطأ إخراج عزم الدوران هو ≥5%.

الوسائط القابلة للتطبيق والسيناريوهات النموذجية

تم تصميم صمام الفراشة القرصي المطلي بـ Halar للوسائط التالية:

1. حمض قوي/قلوي: مثل محلول الطلاء الكهربائي (الذي يحتوي على حمض الكروميك)، وغاز الكلور الرطب في عملية الكلور القلوي، وتركيز حمض الفوسفوريك؛

2. المذيبات العضوية: المواد البتروكيماوية الوسيطة مثل البنزين والإسترات والكيتونات وغيرها؛

3. الوسائط المؤكسدة: بيروكسيد الهيدروجين (التركيز أقل من 50%)، محلول هيبوكلوريت الصوديوم؛

4. سائل عالي النقاء: عامل تنظيف CIP/SIP في صناعة الأدوية، توصيل الماء عالي النقاء.
