اللحام التناكبي هو طريقة لحام حيث يتم وضع طرفي قطعتي العمل في مواجهة بعضهما البعض، ويتم تسخينهما في وقت واحد عبر سطح النهاية بالكامل، ويكون الضغط عمليًا للوصول إلى الترابط الذري بين قطعتي العمل في الحالة الصلبة، وبالتالي دمجهما في قطعة واحدة.
ولمساعدتك على الفهم بشكل أكثر إثارة للإعجاب، تم إجراء مقارنة من عدة وجهات نظر:
| عنصر المقارنة |
اللحام بعقب |
لحام المقبس |
| طريقة الاتصال |
تصطف النهايات بشكل متدفق وملحومة مباشرة |
يتم إدخال أحد الطرفين في الطرف الآخر ويتم لحام الشرائح من الخارج |
| نطاق حجم الأنابيب |
يُستخدم عادةً لـ DN50 وما فوق |
يُستخدم عادةً لـ DN50 وأصغر |
| نوع اللحام |
بعقب اللحام، الاختراق الكامل |
لحام فيليه، لم يتم اختراقه بالكامل |
| الفجوة الداخلية |
لا خطوة، الجدار الداخلي السلس |
توجد فجوة، مما قد يؤدي إلى تراكم الوسائط أو التسبب في التآكل |
| طريقة التفتيش |
يمكن تصويرها بالأشعة (RT)، موثوقية عالية |
من الصعب التصوير الشعاعي (RT)، في الغالب MT أو PT |
| القدرة على القوة |
قادرة على تحمل الضغط العالي ودرجة الحرارة وأحمال التعب |
مناسبة للضغط المنخفض والظروف الثابتة |

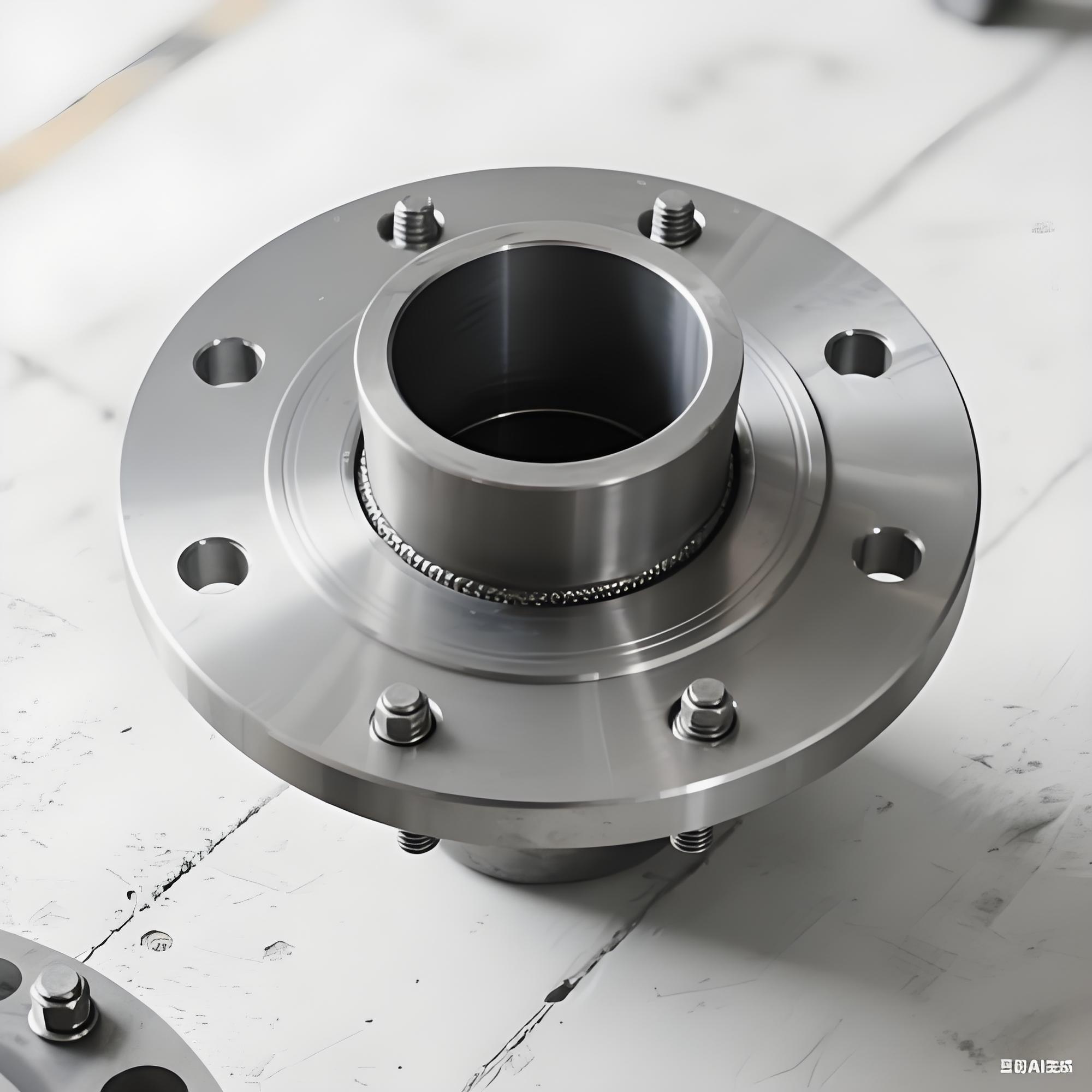

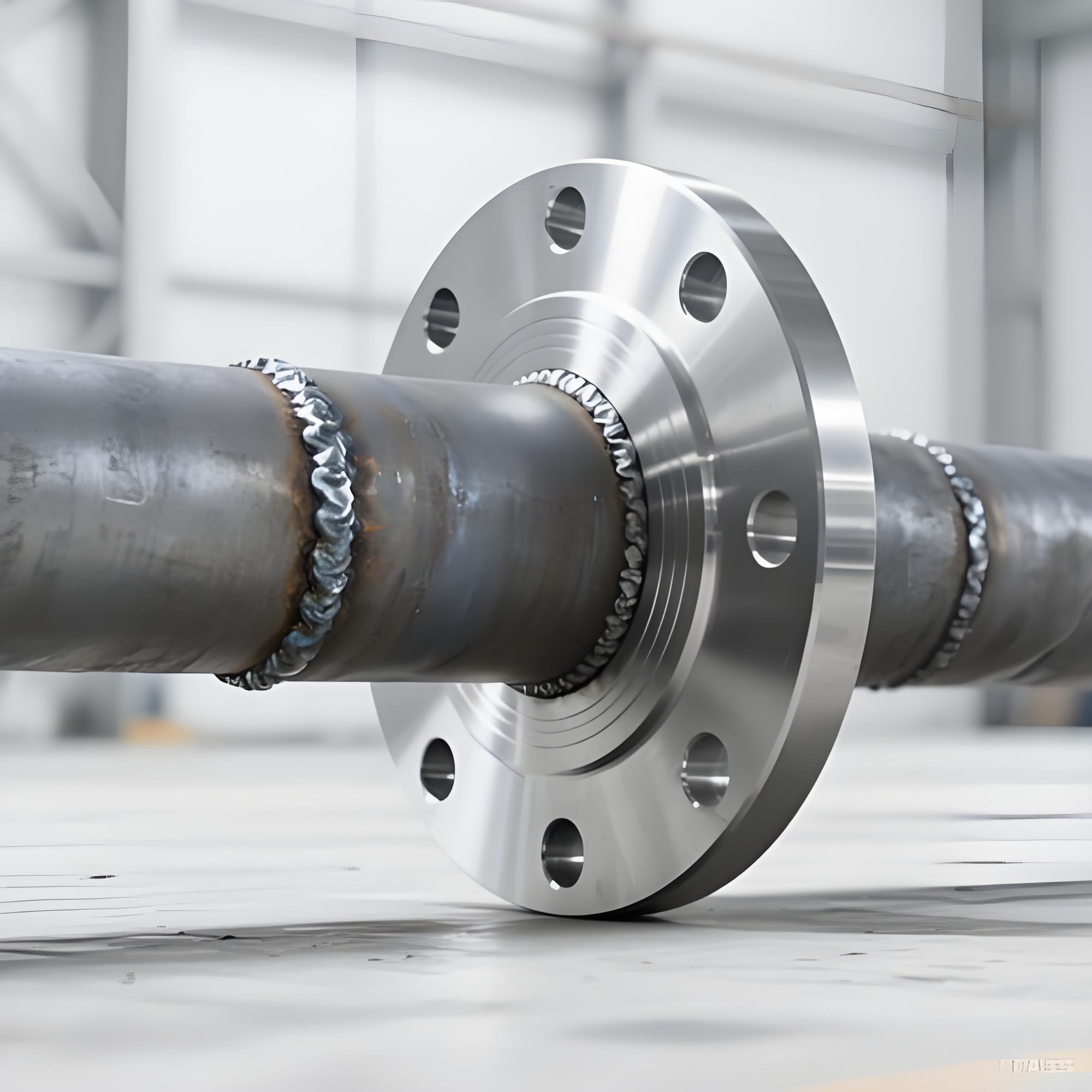

| عنصر المقارنة |
اللحام بعقب |
اتصال ذو حواف |
| طبيعة الاتصال |
دائمة وغير قابلة للإزالة |
قابلة للإزالة، وسهلة الصيانة والاستبدال |
| نقطة الختم |
لا يوجد ختم طوقا. اللحام نفسه هو الختم |
يعتمد على الحشيات والمسامير. توجد نقاط تسرب محتملة |
| شروط الخدمة |
ارتفاع درجة الحرارة، ارتفاع الضغط، ركوب الدراجات في درجات الحرارة الشديدة |
يمكن ترقية الظروف التقليدية بتصنيفات حشية مختلفة |
| التركيب والصيانة |
يتطلب لحام ماهر. من الصعب تعديلها بعد اللحام |
تجميع سريع مع تشديد الترباس. مريحة للتفتيش |
| الوزن والفضاء |
هيكل مدمج، بدون حواف، يوفر المساحة والمواد |
تشغل الشفاه مساحة أكبر وتضيف وزنًا وتكلفة |
| التطبيقات النموذجية |
خطوط البخار الرئيسية، خطوط خدمة الهيدروجين، توصيلات صمامات الضغط العالي لدرجة الحرارة العالية |
تتطلب واجهات المعدات أو الصمامات أو أقسام الأنابيب تفكيكًا منتظمًا |
| عنصر المقارنة |
اللحام بعقب |
اتصال مترابطة |
| موثوقية الختم |
عالية للغاية، لا يوجد تسرب (إذا كان اللحام سليما) |
منخفض، يعتمد على مانع التسرب أو شريط PTFE؛ يمكن أن تخفف تحت الاهتزاز |
| الحد من الضغط/درجة الحرارة |
يمكن استخدامها للضغط العالي جدًا ودرجة الحرارة العالية جدًا |
يقتصر على الضغط المتوسط/المنخفض ودرجة الحرارة العادية أو المعتدلة |
| قوة الاتصال |
منصهر بشكل متكامل، وقوة قريبة من المعدن الأساسي |
تركيز الإجهاد في جذر الخيط |
| صعوبة التثبيت |
يتطلب معدات لحام ولحام ماهر |
يحتاج فقط إلى الأدوات اليدوية؛ يمكن تجميعها بسرعة في الموقع |
| خطر التسرب |
لا يوجد تسرب تقريبًا إذا كان اللحام سليمًا |
قد يحدث التسرب تدريجيًا مع دورة درجة الحرارة أو الاهتزاز |
في جملة واحدة: اللحام التناكبي هو طريقة الاتصال الأقوى والأكثر موثوقية وغير القابلة للإزالة، ومناسب لظروف الخدمة القاسية ذات التجويف الكبير ودرجة الحرارة العالية والضغط العالي وعدم التسرب.
