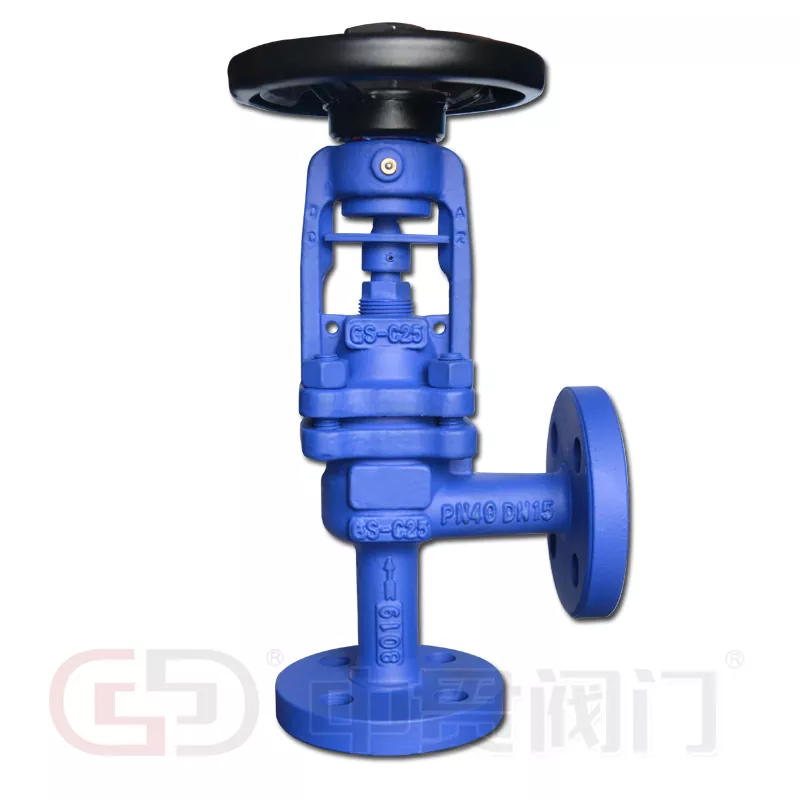

DIN نوع الزاوية القياسية منفاخ صمام الكرة الأرضية مختومة

يمثل الصمام الكروي المختوم ذو الزاوية القياسية DIN تطورًا حاسمًا في تكنولوجيا التحكم في السوائل. على عكس الصمامات التقليدية ذات النمط المستقيم، فإن تصميم الجسم الزاوي هذا يحل بطبيعته قيود المساحة وتحديات الصرف الشائعة في شبكات الأنابيب المعقدة. ومن خلال إعادة توجيه التدفق بزاوية 90 درجة، فإنه يلغي الحاجة إلى تركيب مرفق إضافي، مما يقلل من انخفاض الضغط وتكاليف التركيب.

وصف المنتج والمواصفات الفنية

يجمع الصمام الكروي المختوم ذو الزاوية القياسية DIN بين نمط زاوية موفر للمساحة وختم منفاخ معدني متعدد الطبقات. إنه الخيار المفضل لمهام العزل الحرجة في الزيت الحراري والبخار شديد الحرارة وأنظمة الغاز الخطرة.

• مواد البناء

الجسم/غطاء المحرك: GG25 (EN-GJL-250)، GGG40، 1.0619+N (GS-C25)، 1.4308 (CF8)، 1.4408 (CF8M)

منفاخ: SS304، SS316، SS316L، SS310S، Hastelloy C

المقعد والقرص: الفولاذ المقاوم للصدأ مع صلابة الأقمار الصناعية (اختياري)

• الحجم ونطاق الضغط

نطاق الحجم: DN15 - DN400

تصنيف الضغط: PN16 – PN40

نطاق درجة الحرارة: ≥600 درجة مئوية

• التطبيقات والوسائط النموذجية

الأنظمة: أنظمة الزيت الساخن، أنظمة البخار، أنظمة المياه الساخنة والباردة، مصانع الأمونيا.

الوسائط: البخار، الغازات المعالجة، الماء الساخن، الزيت الحراري، الأمونيا، سوائل نقل الحرارة.

المزايا الأساسية

عنصر ختم المنفاخ المعدني

قلب هذا الصمام عبارة عن منفاخ معدني متعدد الطبقات تم تشكيله هيدروليكيًا. يؤدي هذا إلى إزالة الختم الديناميكي عند الجذع، مما يمنع التسرب الخارجي تمامًا. على عكس صمامات التعبئة التقليدية فقط، يضمن تصميم المنفاخ عدم وجود انبعاثات هاربة - وهو أمر بالغ الأهمية للمحطات الحساسة للبيئة وذات المسؤولية العالية.

هندسة القرص الأمثل

يوفر شكل القرص المخروطي الانسيابي خاصية التدفق الخطي والإغلاق المحكم (حتى معدل التسرب من الفئة السادسة). يقلل هذا التصميم من التآكل والاهتزاز، مما يزيد من عمر الخدمة بشكل كبير مقارنةً بالصمامات الكروية القياسية.

نظام الختم الزائد (منفاخ + تعبئة)

نحن ندمج بنية الختم المزدوج. الختم الأساسي هو منفاخ معدني. في حالة تعطل المنفاخ (وهو أمر نادر للغاية)، فإن التعبئة الثانوية من مادة PTFE أو الجرافيت توفر ختمًا احتياطيًا فوريًا، مما يضمن سلامة المصنع دون انقطاع.

تركيب الشحوم للتشحيم

يسمح تركيب الشحوم المتكامل بالتزييت المباشر أثناء الخدمة للساق وجوز الجذع ومجموعة الأكمام. وهذا يقلل من عزم دوران التشغيل ويمنع التهيج في التطبيقات ذات الدورة العالية.

عجلة يدوية مريحة

تم تصميم العجلة اليدوية بحواف غير قابلة للانزلاق وقطر مثالي، مما يقلل من إجهاد المشغل ويوفر تعديلًا سلسًا ودقيقًا. هيكل عالي التحمل يقاوم الضرر الناتج عن البيئات النباتية القاسية.

أسئلة وأجوبة - معلومات عملية عن المشتريات

س: هل لديك موك؟

ج: لا، ليس لدينا الحد الأدنى لكمية الطلب. حتى لو كنت بحاجة إلى قطعة واحدة فقط، فسوف نقوم بإنتاجها وتوريدها. باعتبارنا مصنعًا مرنًا، فقد قمنا سابقًا بتوفير صمام أمان واحد لدعم الصيانة العاجلة للعميل.

س: هل يمكنك تقديم معايير أخرى؟

ج: نعم. في حين أن خبرتنا الأساسية هي الصمام الكروي المختوم ذو الزاوية القياسية DIN، يمكننا التصنيع وفقًا لمعايير أخرى (ANSI، BS، JIS) عند الطلب. ما عليك سوى توفير الفئة القياسية والضغط المطلوبة لفريق الموردين لدينا.

س: هل يمكنني الحصول على رسم لصمامات الاستفسار؟

ج: نعم، ولكن يرجى ملاحظة أن التحضير للرسم يحتاج لبعض الوقت. السماح بمهلة زمنية كافية في الجدول الزمني لمشروعك. بالنسبة للصمامات الخاصة أو غير الشائعة أو واسعة النطاق (على سبيل المثال، DN400 أو السبائك الخاصة)، لا يمكننا دائمًا تقديم الرسومات، حيث لا يوجد مصنع واحد ينتج كل أنواع الصمامات. ومع ذلك، بالنسبة لجميع تكوينات DIN القياسية، تتوفر رسومات كاملة الأبعاد ورسومات P&ID.

س: كم من الوقت للحصول على الاقتباس ؟

ج: عادة خلال 24 ساعة للاستفسارات القياسية. بالنسبة للصمامات الخاصة (على سبيل المثال، ذات السبائك العالية أو فئات الضغط غير القياسية)، يرجى الانتظار لمدة تصل إلى 48 ساعة. نحن نعطي الأولوية للاستجابة السريعة كشركة مصنعة صينية محترفة.

س: ماذا عن التعبئة؟

ج: تستخدم تعبئة التصدير القياسية حالات خشبية مختومة للحماية من التآكل. بالنسبة للأحجام الكبيرة (عادة فوق DN200)، يتم تأمين الصمامات على منصات نقالة بطبقة مطاطية وحاجز للرطوبة. جميع التعبئة تلبي معايير الشحن الدولية.
