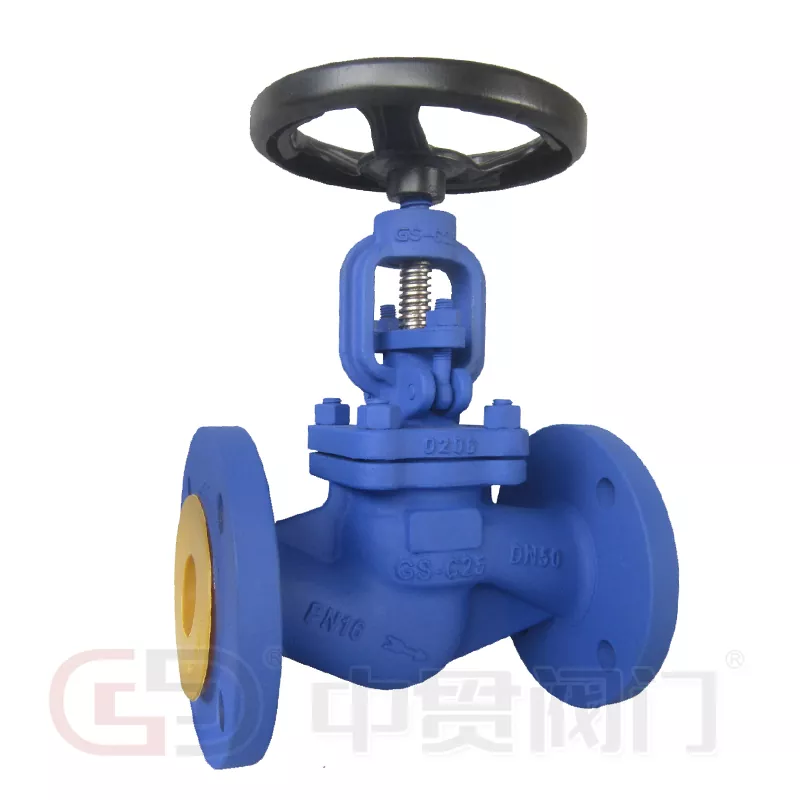

صمام الكرة الأرضية القياسي DIN

المواد الهيكلية

يتم تصنيعها من الفولاذ المصبوب، والحديد المرن، والفولاذ الكربوني، والفولاذ المقاوم للصدأ وغيرها من المواد الهندسية، ويعتمد اختيار المواد على الخصائص الأساسية التالية: مقاومة ممتازة للضغط/درجة الحرارة؛ مقاومة التآكل طويلة الأمد. القدرة على التكيف مع ظروف العمل المحددة

المبدأ الوظيفي

يتم تحقيق التحكم الدقيق في السوائل عن طريق الأقراص التي يحركها الجذع، ويكون المشغل اختياريًا: التشغيل اليدوي (قياسي)؛ محرك هوائي (واجهة ISO 5211)؛ التنفيذ الكهربائي (وفقًا للمعيار IEC 60534).

نظام الختم

يحدد تكوين زوج الختم مستوى تسرب صمام الكرة الأرضية القياسي DIN (وفقًا للمعيار EN 12266): الختم الصلب المعدني (درجة الحرارة المرتفعة وظروف الضغط العالي)؛ الأختام المعدنية المركبة PTFE (الوسائط الكيميائية)؛ أختام مطاطية معدنية (لا تتطلب أي تسرب)

مستوى الضغط

نطاق الضغط القياسي: PN10 إلى PN400 (المتوافق مع ASME Class 150~2500)

نهاية الاتصال

شفة (EN 1092-1)، سن ملولب (ISO 7-1/ISO 228-1)، لحام تناكبي (ASME)
