الاختلافات بين صمامات الفراشة المركزية وصمامات الفراشة غريب الأطوار

الاختلافات بين صمامات الفراشة المركزية وصمامات الفراشة غريب الأطوار

1. الهيكل الأساسي والمبدأ

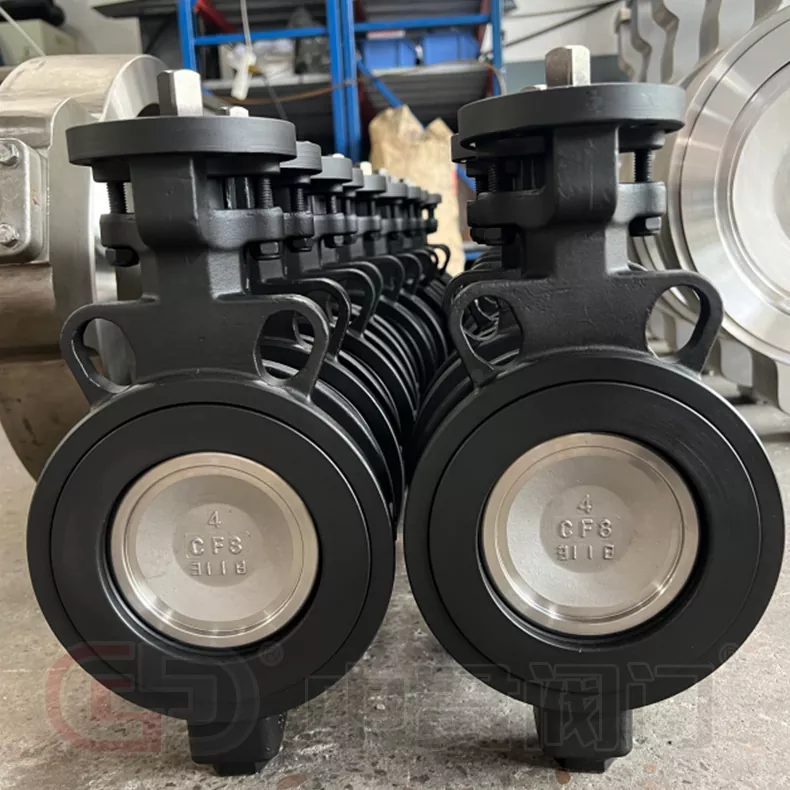

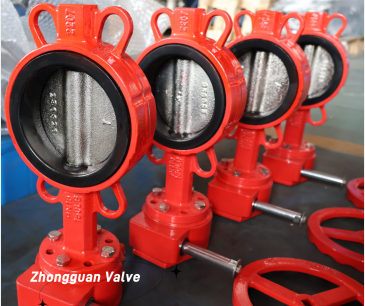

الصمام الفراشة المركزيةتم تصميمه بشكل متماثل ، حيث يتزامن المحور المركزي لطبق الصمام مع محور خط الأنابيب. يحقق الختم من خلال تشوه الضغط لمقعد الصمام المرن (عادة ما يكون المطاط). هيكلها بسيط وتكلفة التصنيع منخفضة ، لكن لوحة الصمامات ستفرك دائمًا على مقعد الصمام أثناء عملية الفتح والإغلاق ، والتي تعرض للارتداء. يعمل صمام الفراشة غريب الأطوار على تحسين هذا العيب من خلال تصميم الإزاحة المحورية (غريب الأطوار ، غريب الأطوار مزدوج أو ثلاثي الأطوار): يحرك الغريب الأطوار المفرد العمود الدوار بعيدًا عن خط الأوسط لسطح الختم ؛ يضيف غريب الأطوار مزدوج الإزاحة المحورية على هذا الأساس ؛ يتبنى كلسي الثلاثي غريب الأطوار تصميم ختم السطح المشطوف ، مما يسمح بفصل لوحة الصمام من التلامس عند لحظة الفتح ، مما يقلل بشكل كبير من التآكل.

2. سيناريوهات الأداء وسيناريوهات التطبيق

صمام فراشة الخط المتوسط مناسب للوسائط النظيفة مثل الماء والهواء مع ضغط ≤1.6mpa ودرجة حرارة أقل من 120 ℃. يستخدم عادة في بناء أنظمة إمدادات المياه والصرف الصحي وأنظمة HVAC. يبلغ عمر صمام المطاط عمر ما يقرب من 2-3 سنوات في ظل ظروف الافتتاح والإغلاق المتكررة. في صمام الفراشة غريب الأطوار ، يمكن لنوع غريب الأطوار المزدوج التعامل مع الوسائط التي تحتوي على جزيئات تتبع (مثل معالجة مياه الصرف الصحي) ، مع عمر يصل إلى 5-8 سنوات ؛ يستخدم النوع الثلاثة غريب الأطوار زوجًا لإغلاق المعادن (مثل سبيكة صلبة غير قابلة للصدأ + سبيكة صلبة) ، مع تصنيف ضغط من PN40 والحد من درجة الحرارة 650 ℃ ، وهو مناسب بشكل خاص لظروف العمل عالية الضغط ودرجات الحرارة العالية في خطوات الطاقة والصناعات البتروكيماوية ، مع عمر تصل إلى 10 سنوات.

3. التحليل الاقتصادي لاختيار النموذج

مع أخذ صمام DN300 كمثال ، يبلغ سعر صمام فراشة خط الوسط حوالي 2000 - 5000 يوان ، في حين أن سعر صمام الفراشة غريب الأطوار ثلاثي المخلوع يصل إلى 20،000 - 50000 يوان. ومع ذلك ، بالنظر إلى تكاليف الصيانة: قد يلزم استبدال صمام خط الوسط سنويًا في البيئات الصناعية ، في حين يمكن استخدام الصمام غريب الأطوار ثلاثيًا بشكل مستمر لمدة 5 سنوات دون صيانة. بالنسبة للأنظمة الصناعية التي تضم أكثر من 10000 عملية فتح وإغلاق سنويًا أو تآكلًا قويًا ، فإن تكلفة دورة الحياة الإجمالية لصمام الفراشة غريب الأطوار ثلاثية الخاطئة أقل بالفعل. من المستحسن أن تختار الأنظمة المدنية العادية نوع الخط المركزي ، في حين يجب أن تعطي الأنظمة الصناعية ذات الإنتاج المستمر الأولوية للتصميم ثلاثي المخاطر. مددت منتجات Zhongguan Valve عمر خدمة صمام فراشة خط الوسط إلى 5 سنوات من خلال التصميم الأمثل والمعالجة الدقيقة ، ويمكن أن يصل صمام الفراشة ثلاثيًا إلى 15 عامًا ، مما يقلل بشكل كبير من تكلفة الاستخدام الإجمالية للمستخدمين.
