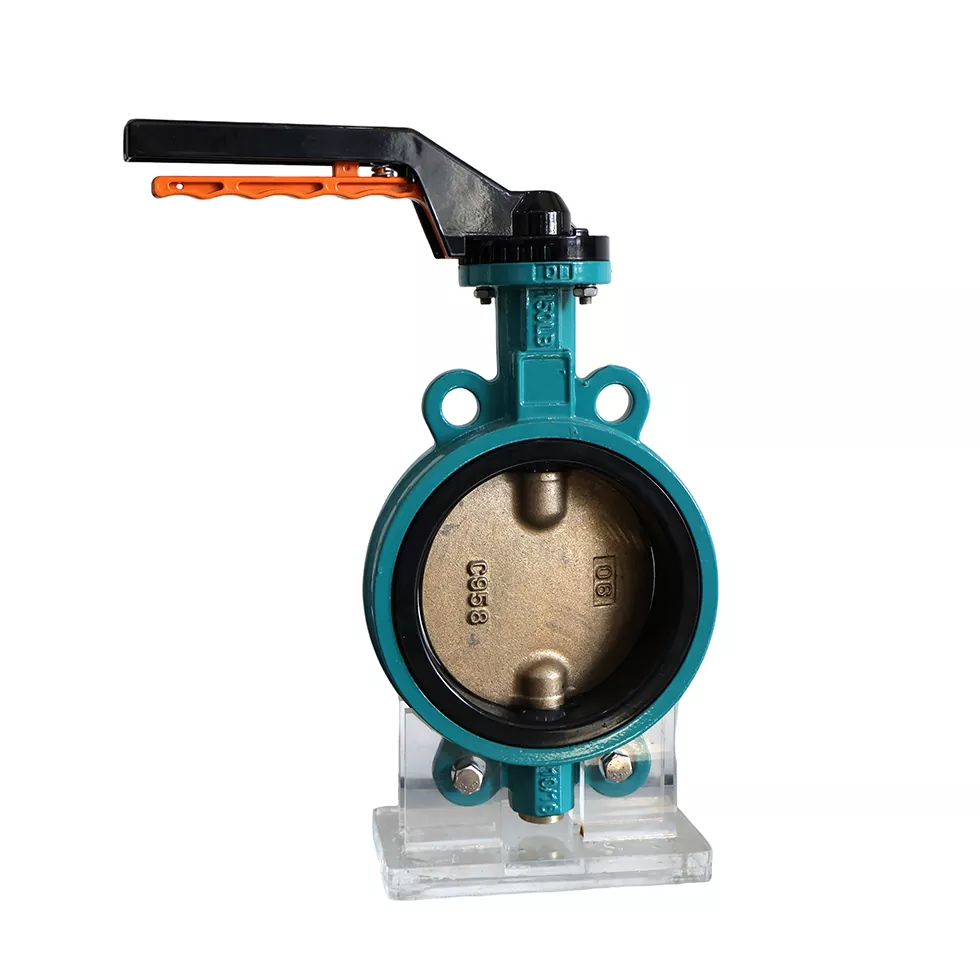

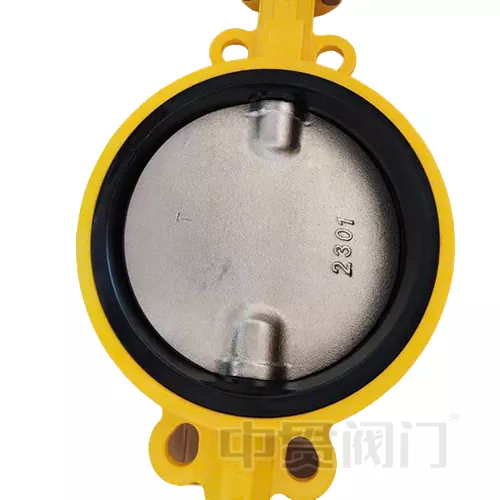

صمام فراشة تصميم نصف الجذور

صمام الفراشة نصف الجسم له اختلاف واحد فقط مع صمام الفراشة العادي الآخر ، فإنه ينبع له مرحلتين ، يمكن أن يطلق عليه أيضًا رمح الصمام المقسم ، فهذا يعني تخفيض المقطع العرضي ويضع أهمية أكبر على قيمة KV. إذا كنت تبحث عن هذه الأنواع من الصمامات لصناعتك أو مشاريعك ، فإن صمام الفراشة نصف الجذعية هو اختيار جيد ، كل جزء من مادة واحدة وشفة أو شكل ساق ، يمكن تخصيصها.

فوائد الأداء والحدود المطبقة

1. اقتصادي وسهل الصيانة:

تكلفة تصنيع صمام الفراشة نصف الجذعية ليست سوى 70 ٪ من صمام الفراشة الكامل ، وليس هناك حاجة للحفاظ على صندوق الحشو السفلي ؛

2. تحسين سيناريوهات الجهد المنخفض:

ضغط العمل PN16 ، درجة الحرارة القابلة للتطبيق -10 درجة مئوية ~ 120 درجة مئوية (ختم EPDM) / -20 درجة مئوية ~ 80 درجة مئوية (ختم NBR) ؛

قيمة السيرة الذاتية لمعامل التدفق أعلى بنسبة 40 ٪ من صمام البوابة في نفس القطر ، وفقدان الضغط هو ≤ 0.2 بار (بمعدل تدفق 2 م/ث).

3. مرونة التثبيت:

يمكن تثبيت صمام الفراشة نصف الجذعية أفقياً أو رأسياً ، ويمكن اختيار جسم الصمام في الحديد الزهر (GGG50) أو الفولاذ المقاوم للصدأ (CF8M) ؛

تكييف مشاريع التصميم مع مشاريع تجديد خطوط الأنابيب مع مساحة محدودة (على سبيل المثال ، توسيع خط أنابيب غرفة المعدات).

4. توافق الوسائط النموذجية:

أ. الماء النظيف ، ماء التبريد المتداول ، بخار الضغط المنخفض (.61.6mpa) ؛

ب. ب. زيوت نوي (اللزوجة ≤220cst) ، والهواء وغيرها من الغازات غير التآمرية ؛

ج. تركيز C.LOW من السوائل الحمضية والقلوية (الرقم الهيدروجيني 5 ~ 9)
