فكر في صنبور المياه في منزلك ونفق الطريق السريع. يمكن أن يكون الصنبور مفتوحا بالكامل، ولكن الماءتدفقلا يزال محدودًا بقطره. أما نفق الطريق السريع فيسمح للمركبات بالمرور بأقصى سرعة دون أي عائق. يجسد هذا التشبيه البسيط الفرق الأساسي بين الصمام الكروي ذو المنفذ الكامل والصمام الكروي ذو المنفذ المنخفض.
أولاً، دعونا نفهم صمام الكرة نفسه

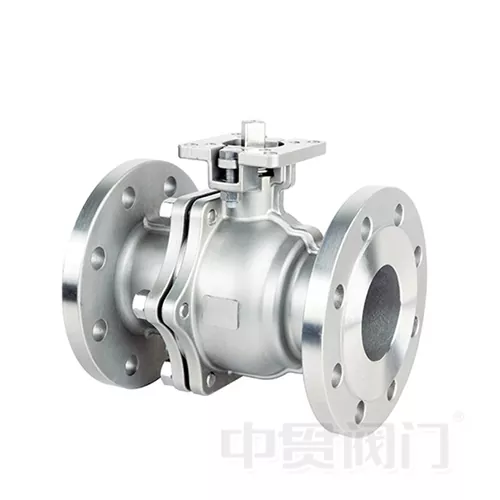

يحتوي الصمام الكروي، كما يوحي اسمه، على مكون أساسي - كرة بها ثقب. يؤدي تدوير مقبض الصمام إلى تدوير هذه الكرة. عندما تتم محاذاة الثقب مع الأنبوب، يمكن أن يتدفق السائل من خلاله (الماء، الزيت، الغاز، إلخ). عندما يتم تدوير الكرة بمقدار 90 درجة، يتم سد الثقب وإيقاف التدفق. إنه صمام تشغيل/إيقاف عالي الكفاءة وموثوق به.
يصف المنفذ الكامل والمنفذ المخفض حجم هذه الفتحة في الكرة وعرضهاصمامالممر الداخلي.
الصمام الكروي ذو المنفذ الكامل: "الطريق السريع" بلا عائق
ميزة التصميم: قطر الفتحة الموجودة في كرة الصمام الكروي ذو المنفذ الكامل هو نفس حجم قطر أنبوب التوصيل. وهذا يعني أنه عندما يكون الصمام مفتوحًا بالكامل، يكون مروره عبارة عن تجويف مستقيم خالٍ من العوائق وبدون نقاط ضيقة.
الميزة الرئيسية: مقاومة صفر، لا انسداد
التدفق دون عائق: يمر السائل دون فقدان ضغط إضافي تقريبًا، مثل القيادة على طريق سريع مستقيم.
وظيفة قوية: تسمح بإجراء عملية خاصة تسمى "الخنازير". في خطوط الأنابيب ذات المسافات الطويلة (على سبيل المثال، النفط والغاز)، يتم إرسال جهاز يسمى "الخنزير" عبر الأنبوب لتنظيفه أو فحصه. فقط الصمام الكروي ذو المنفذ الكامل يسمح لهذا "الخنزير" بالمرور من خلاله.
فكر في الأمر على أنه: طريق يحافظ على عرضه الكامل من البداية إلى النهاية، بدون أي اختناقات.
صغير الحجم وخفيف الوزن: هيكله العام أصغر، مما يجعله مفيدًا عندما تكون مساحة التثبيت محدودة.الصناعات.
الصمام الكروي المنخفض للمنفذ: "الشارع الرئيسي" الفعال من حيث التكلفة
ميزة التصميم: قطر الفتحة الموجودة في كرة الصمام الكروي ذو المنفذ المنخفض أصغر من قطر أنبوب التوصيل. عادةً ما يكون حجمه القياسي أصغر بدرجة واحدة. على سبيل المثال، قد يكون تجويف صمام المنفذ المخفض DN100 (100 مم) حوالي 80 مم فقط.
الميزة الرئيسية: تكلفة أقل، مدمجة، أخف وزنًا
فعالة من حيث التكلفة: نظرًا لأنه يمكن جعل جسم الكرة والصمام أصغر حجمًا، فإنها تستخدم مواد أقل وعادة ما تكون أرخص من صمام المنفذ الكامل من نفس الحجم.
صغير الحجم وخفيف الوزن: هيكله العام أصغر، مما يجعله مفيدًا عندما تكون مساحة التثبيت محدودة.
فعالة من حيث التكلفة: نظرًا لأنه يمكن جعل جسم الكرة والصمام أصغر حجمًا، فإنها تستخدم مواد أقل وعادة ما تكون أرخص من صمام المنفذ الكامل من نفس الحجم.
فكر في الأمر على النحو التالي: شارع رئيسي واسع في الغالب ولكن به قسم أضيق قليلاً تحت الجسر. قد يؤدي ذلك إلى إبطاء حركة المرور قليلاً، لكنه لا يعيق المرور الطبيعي.
الاستخدامات الشائعة: هذا هو النوع الأكثر شيوعًا والأكثر استخدامًا للصمام الكروي. من المرجح أن تجد صمامات المنفذ المنخفض في إمدادات المياه القياسية، وأنظمة التدفئة، والبناء، والعديد من الصناعات الصناعيةخطوط الأنابيبحيث لا يكون فقدان الضغط الأدنى أمرًا بالغ الأهمية.
الخلاصة: كيف تختار؟
بعبارات بسيطة، اختيارك يعتمد على احتياجاتك:
اختر الصمام الكروي ذو المنفذ الكامل عندما تحتاج إلى تدفق غير مقيد أو عندما تحتاج إلى القدرة المستقبلية على حفر خطوط الأنابيب. أنت تدفع تكلفة أعلى وتحتاج إلى مساحة أكبر لهذا الأداء والوظيفة.
بالنسبة للغالبية العظمى من التطبيقات العامة، مثل قطع المياه الرئيسي في المنزل أو أنابيب التدفئة في المبنى، فإن المنفذ المخفضصمام الكرةكافية تمامًا وتقدم أفضل قيمة. فهو يتداول خسارة طفيفة في التدفق والضغط لتحقيق وفورات كبيرة في التكاليف والراحة.
نأمل أن تساعدك هذه المقالة على فهم الفرق بين هذين النوعين من الصمامات الكروية بوضوح. في المرة القادمة التي ترى فيها أو تختار واحدة، ستعرف بالضبط أي "طريق" مناسب لنظامك.
