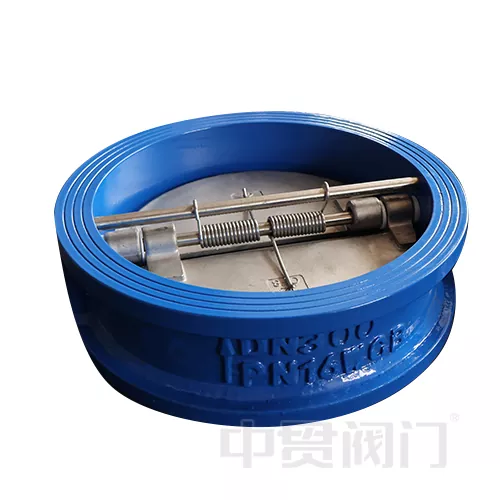

صمام فحص مزدوج اللوحة من الحديد الزهر

لقد كان أداء صمام فحص الويفر ثنائي اللوحة المصنوع من الحديد الزهر جيدًا في منافذ المضخات في المباني الشاهقة وشبكات التدفئة المركزية وأنظمة معالجة الأغذية والتنظيف، مثل طراز DN200، الذي نجح في قمع اهتزازات جسم المضخة الناتجة عن التدفق العكسي للمياه المبردة في نظام تكييف الهواء في المجمع التجاري. إن مقاومتها للتدفق المنخفض (قيمة Cv من 0.6 إلى 1.2) وخصائصها التي لا تحتاج إلى صيانة تجعلها المعدات المفضلة لكل من فعالية التكلفة والموثوقية في سيناريوهات الضغط المنخفض.

الميزات الهيكلية والتصميم

يحتوي صمام فحص الرقاقة المزدوج من الحديد الزهر على لوحتي صمام دائريتين متناظرتين (المادة: حديد مطاوع) مرتبطتان بمفصلات زنبركية، ويبلغ سمك القطر 1/10 ~ 1/12، وكانت الميزة الأولى هي قرص مساعد زنبركي مزدوج.

الجسم المصنوع من الحديد الزهر (ASTM A48 Class 35B) أخف بنسبة 40% وأقصر في الطول بنسبة 60% من صمامات الفحص ذات الحواف، مما يجعله مناسبًا للتركيب في الأماكن الضيقة. وتتوافق واجهة التثبيت مع EN 1092-2 وتدعم فئات الضغط PN10-PN16. لذا يمكننا أن نستنتج أنها جسم مضغوط.

الأخير هو فتح وإغلاق عزم الدوران المنخفض. التحميل المسبق الزنبركي الأمثل، ضغط فتح القرص ≥0.05 بار، وقت استجابة الإغلاق ≥0.5 ثانية ومعامل مقاومة التدفق (قيمة Kv) هو 0.6 ~ 1.2، وهو مناسب لنظام منع التدفق العكسي والرأس المنخفض عند مخرج المضخة.

مزايا الأداء وقابلية التطبيق

1. التوازن بين الاقتصاد والمتانة:

تكلفة مادة الحديد الزهر هي 1/3 من تكلفة الصمامات المصنوعة من الفولاذ المقاوم للصدأ، ويمكنها تحمل السوائل الضعيفة المسببة للتآكل (مثل مياه التبريد والصرف الصحي المنزلي) ذات درجة الحموضة 6 ~ 9 من خلال حماية الطلاء؛

عمر التصميم هو ≥10 سنوات، والصيانة تتطلب فقط التنظيف المنتظم للوحة الصمام.

2. انخفاض خطر المطرقة المائية:

يتم إغلاق لوحة الصمام المزدوج في صمام فحص اللوحة المزدوجة من الحديد الزهر على مراحل لتقليل تأثير خط الأنابيب الناتج عن التغير المفاجئ في معدل التدفق، ويتم تقليل قيمة الذروة لضغط المطرقة المائية المقاسة بنسبة 50% إلى 70%؛

3. التوافق الواسع:

نطاق درجة الحرارة المطبق -20 درجة مئوية ~ 120 درجة مئوية، يدعم الماء والزيت والمواد الكيميائية منخفضة التركيز (مثل محلول جلايكول الإيثيلين)؛

يمكن تركيبه عموديًا أو أفقيًا لأنابيب الحديد الزهر أو PVC أو الفولاذ الكربوني (يلزم الحشية).
