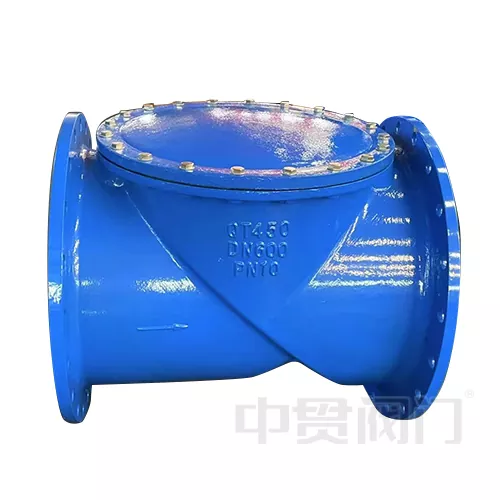

صمام فحص متأرجح بتصميم غير قابل للإرجاع

تم تصميم فحص التأرجح بتصميم رفرف غير رجعي لأنظمة التدفق العالي (قطر DN50-DN1200، ضغط PN16-PN40)، قناة تدفق كاملة التجويف (معامل التدفق Cv: 0.2-0.5) مجهزة بمفصلات ذاتية التشحيم، يمكنها التعامل مع الوسائط الكاشطة التي تحتوي على جزيئات صلبة ≥5 مم، وهي مناسبة لدرجات حرارة تتراوح من -30 درجة مئوية إلى 400 درجة مئوية. وهي متوفرة في الفولاذ المقاوم للصدأ 316L، والفولاذ المزدوج. يعمل التصميم الخالي من الزنبرك على تمديد دورة الصيانة إلى أكثر من 8 سنوات، وأدائه يفوق بكثير أداء صمامات فحص الرفع التقليدية. إنها مناسبة لخطوط أنابيب النفط وأنظمة تكثيف محطات الطاقة وسيناريوهات الوسائط المسببة للتآكل الكيميائي

التصميم الهيكلي ومبدأ العمل

صمام فحص التأرجح ذو التصميم غير المرتجع يمكن أن ينقسم التصميم الهيكلي ومبدأ العمل بشكل أساسي إلى ثلاثة أجزاء. في البداية، صمام فحص متأرجح بتصميم رفرف غير رجعي مصنوع من الفولاذ المقاوم للصدأ أو الفولاذ المزدوج، بسمك 1/5 ~ 1/8 من قطر الأنبوب، ويمكن أن يكون السطح مطليًا بالكروم الصلب. يتم توصيله بجسم الصمام من خلال دبوس المفصلة العلوية، وتكون زاوية الميل عادةً من 5 درجات إلى 15 درجة، ويتم استخدام الجاذبية والضغط المتوسط ​​لتحقيق الفتح والإغلاق السريع.

بعد ذلك، ظهرت في قناة تدفق منخفضة المقاومة، نظرًا لأنها تحتوي على تصميم تجويف كامل (تجويف كامل)، فإن معامل مقاومة التدفق (قيمة Kv) أقل بنسبة 40% إلى 60% من صمامات فحص الرفع التقليدية؛ أيضًا، تصل زاوية فتح الرفرف إلى 75°~85°، مما يقلل من فقدان الضغط الناتج عن الاضطراب، وهو مناسب لسيناريوهات التدفق الكبيرة (مثل خطوط أنابيب المياه DN1200).

لديها نظام ختم مختلف ، يمكن اختيار مقعد صمام فحص التأرجح بتصميم غير قابل للإرجاع من EPDM أو NBR أو الأختام الصلبة المعدنية ، ويتوافق مستوى التسرب مع معيار API 598 Class IV ؛ عند الإغلاق، يكون وقت الاتصال بين الغطاء وسطح الختم أقل من 0.2 ثانية، مما يمنع بشكل فعال تأثير المطرقة المائية. عندما يتدفق الوسط للأمام، يدفع الضغط قرص الصمام للفتح؛ عندما يعود معدل التدفق إلى الصفر أو يتدفق في الاتجاه المعاكس، يغلق قرص الصمام تلقائيًا بسبب وزنه وفرق الضغط العكسي.

مجالات التطبيق النموذجية:

1. محطة المياه

2. منع التدفق العكسي لمخرج المضخة لخطوط أنابيب النفط الخام.

3. نظام استعادة المكثفات لمحطات الطاقة الحرارية.

4. التحكم في عودة الحمأة لمحطات معالجة مياه الصرف الصحي.

5. الحماية من المواد المسببة للتآكل (مثل 50% حمض الكبريتيك) في المصانع الكيماوية.
