كنوع من صمام التحكم في السوائل ، يتكون صمام الفراشة بشكل أساسي من مكون واحد - لوحة الصمام. يمكن أن يؤثر اختيار هذا المكون بشكل كبير على الكفاءة التشغيلية وعمر الخدمة لنظام السوائل.
1. أنواع هيكل لوحة الصمامات وخصائصها

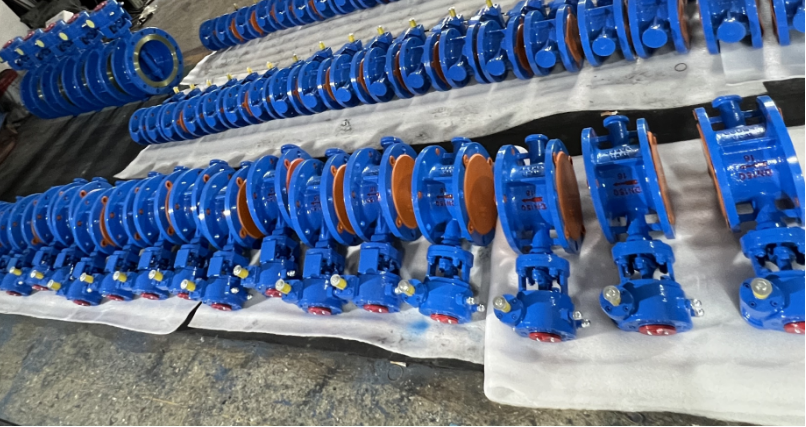

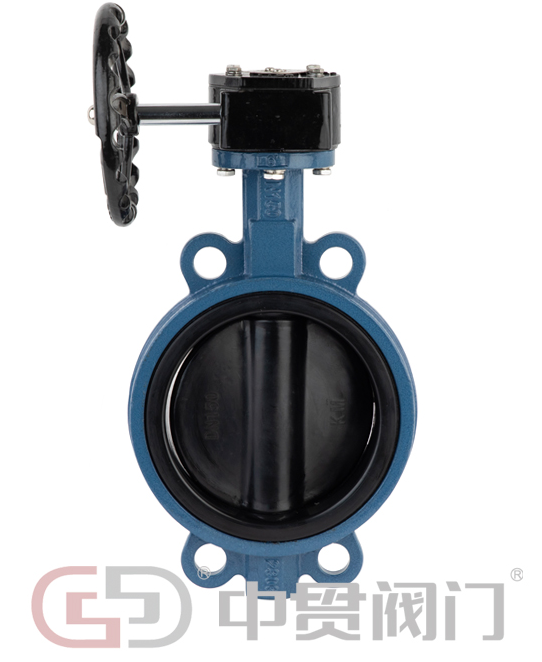

لوحة صمام متحدة المركز (صمام فراشة خط الوسط)
يتميز هذا النوع بتصميم حيث يتم محاذاة مركز لوحة الصمام مع محور جذع الصمام. لديها مزايا هيكل بسيط وتكلفة منخفضة. إنه مناسب لظروف الضغط المنخفض أقل من PN10 وهو موجود عادة في أنظمة إمدادات المياه وأنظمة مياه تدوير الهواء. تكمن ميزتها في سهولة الصيانة ، لكن أداء الختم محدود نسبيًا.
لوحة صمام غريب الأطوار
من خلال تصميم مركز جذع الصمام للانحراف قليلاً عن مركز لوحة الصمام ، يتم تقليل مقاومة الاحتكاك أثناء عملية الفتح والإغلاق بشكل فعال. يؤدي هذا الهيكل بشكل جيد بشكل استثنائي في ظل ظروف الضغط المتوسط والمنخفض (PN16-PN25) ، وهو مناسب بشكل خاص لمعالجة مياه الصرف الصحي ونقل السائل الكيميائي العام.
لوحة صمام غريب الأطوار
يتبنى تصميم إزاحة مزدوج لجذع الصمام ولوحة الصمام ، مما يؤدي إلى تحسين زاوية التلامس الختم وتوسيع عمر الخدمة بشكل كبير. في ظروف العمل المتوسطة والعالية التي تتراوح من PN25 إلى PN40 ، فهي مناسبة بشكل خاص لأنظمة خطوط الأنابيب في الصناعات البترولية والكيميائية التي تتطلب الانفتاح والإغلاق المتكرر.
ثلاثة لوحة صمام غريب الأطوار
نظرًا للتصميم الثلاثي غريب الأطوار لجذع الصمام ولوحة الصمام ومقعد الصمام ، حقق الختم الصلب المعدني تغييرًا تقنيًا من حيث أداء الاحتكاك. الجودة عاليةيمكن للهيكل تحمل درجات الحرارة حتى 600 ℃ والضغوط فوق PN64 ، مما يجعله المنتج الرئيسي لخطوط أنابيب البخار وأنظمة نقل النفط/الغاز.
الثاني. تحليل خصائص مادة لوحة الصمام
سلسلة المواد المعدنية
لوحة صمام الحديد الزهر: تشمل HT200/HT250 الحديد الزهر الرمادي والحديد الزهر QT450 الدكتايل. لديها أداء عالية التكلفة ومقاومة التآكل محدودة. يستخدم بشكل أساسي في أنظمة المياه منخفضة الضغط ونقل الغاز غير التآكل.
لوحات صمام الفولاذ الكربوني: مع قوة أعلى من الحديد الزهر ، يمكن لـ WCB (A216) و LCB (الصلب الكربوني المنخفض درجات الحرارة) تحمل الضغوط حتى PN40. ومع ذلك ، يجب استخدامها بالاقتران مع الطلاء المضاد للتآكل. يتم العثور عليها عادة في خطوط أنابيب البترول والبخار المتوسطة والمنخفضة.
اختيار لوحات صمام الفولاذ المقاوم للصدأ
304 الفولاذ المقاوم للصدأ: النوع للأغراض العامة للصناعات الغذائية والصيدلانية
316 الفولاذ المقاوم للصدأ: نموذج تآكل ماء مضاد للبحر (يحتوي على الموليبدينوم)
الصلب المزدوج المرحلة: زوجي القوة ، مقاومة التآكل أقوى.
ممتازالفولاذ المقاوم للصدأ: قادرة على تحمل كل الأحماض القوية
مواد خاصة
سبيكة Hastelloy: الرجل القاسي ضد الأحماض القوية
سبيكة مقرها النيكل: مقاومة لدرجات حرارة تصل إلى 1000 ℃
بطانة البلاستيك / بطانة المطاط: مقاومة لدرجات حرارة عالية ولكن مقاومة للتآكل
طلاء السيراميك: البطل الصغير القاسي
ثالثا. ثلاثة عناصر للنموذجاختيار
وسيط مشاهدة:
مادة مقاومة للتآكل: 316/ فولاذ مزدوج
مغلفة بجزيئات مقاومة للكاشف
الأختام الناعمة للسوائل النظيفة
تحقق من ظروف التشغيل:
درجة الحرارة الطبيعية (≤ 80 ℃): ختم المطاط
درجة حرارة متوسطة (80 - 400 ℃): ختم معدني
درجة حرارة عالية (≥ 400 ℃): سبائك خاصة
بنية غريبة التحيز عالية الضغط
عرض الصناعة:
الطعام والطب: 316L + PTFE
البتروكيماويات: غرابة الأطوار التقليدية في واجهة برمجة التطبيقات (API)
رابعا. خيارات المطابقة الكلاسيكية
ماء الصنبور: الحديد الزهر/الفولاذ المقاوم للصدأ + المطاط
خط أنابيب حمض الهيدروكلوريك: سبيكة هاستلوي
حمض الكبريتيك المركّز: يجب أن يبطئ مع PTFE
معالجة الطعام: الفولاذ المقاوم للصدأ مصقول المرآة
نقل ملاط الفحم: طلاء سيراميك
خامسا أسئلة شائعة
لا يمكن معالجة مياه البحر مع 316 درجة من الصلب دوبلكس. هناك حاجة إلى المزيد.
يجب أن يكون حمض الكبريتيك المركز مع البلاستيك. الفولاذ المقاوم للصدأ سوف يتدهور.
تستخدم مقاومة التآكل العالية كربيد التنغستن ، مع عمر أطول 5 مرات.
تثبيت مرشح إذا كانت هناك شوائب.
السادس. نقاط الصيانة
تفقد بانتظام التآكل والدموع
يتم إجراء عمليات تفتيش منتظمة للمناطق الحرجة كل 2 إلى 3 سنوات.
يقترح إنشاء ملف صيانة.
يحتاج صمام درجة الحرارة العالية إلى التسخين.
السابع. الاتجاهات المستقبلية
مواد جديدة أكثر متانة
مع وظيفة المراقبة الذكية
المزيد من التصميم الصديق للبيئة
خدمة التخصيص الشخصية
اقتراح الاختيار:
توفير معلمات ظروف تشغيل محددة. سوف يوصي المهندسون المحترفون بأفضل حل. بالنسبة للمشاريع المهمة ، يوصى بإجراء الاختبارات أولاً.
