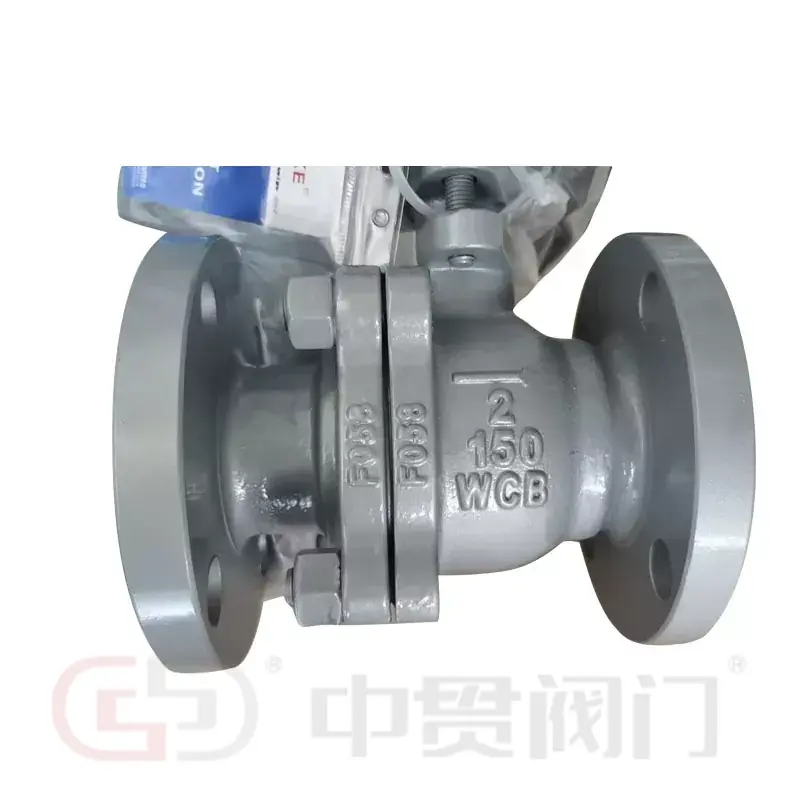

يستخدم الصمام الفولاذ الكربوني WCB لجسمه الرئيسي المحتوي على الضغط. يتم تطبيق هذه المادة بشكل شائع على خدمات المياه والزيت والبخار الصناعية حيث يكون الفولاذ الكربوني متوافقًا مع وسط التشغيل. تدرج Zhongguan أيضًا LCB وWCC كمواد بديلة للجسم، مما يسمح باختيار المواد لتعكس درجة حرارة الخدمة والمتطلبات الميكانيكية ومواصفات المشروع.
تشمل تفاصيل البناء الرئيسية ما يلي:
ASTM A216 WCB يلقي الفولاذ الكربوني للمكونات الرئيسية المحتوية على الضغط.
تتحرك الكرة قليلاً تحت الضغط التفاضلي، وتضغط على المقعد السفلي لإنشاء ختم الإغلاق.
PTFE، R-PTFE، PEEK، وPPL هي خيارات مدرجة لمتطلبات الختم والتشغيل المختلفة.
تتوفر خيارات SS304 وSS316 و13Cr.
يتم ربط الجسم الرئيسي والجسم الثانوي بواسطة مسامير، مما يسمح بالوصول إلى المكونات الداخلية أثناء الصيانة.
إن الجمع بين هيكل من الفولاذ الكربوني والمواد الداخلية المختارة يجعل صمام الكرة العائمة WCB المزود بوصلة ذات حواف مناسبًا للوسائط الصناعية المتوافقة حيث يتطلب الأمر إيقاف تشغيل يمكن الاعتماد عليه وصيانة عملية.
توفر الأطراف ذات الحواف وصلة مثبتة بمسامير لحواف خطوط الأنابيب المطابقة. تسرد Zhongguan خيارات وجه الختم RF وFF وRTJ لاستيعاب مواصفات الأنابيب المختلفة. تدعم هذه التكوينات تخطيط التثبيت عبر المشاريع الصناعية، بشرط أن تتوافق أبعاد شفة الصمام وفئة الضغط والواجهة مع المعدات المتصلة.
يغطي الحجم ونطاقات الضغط المدرجة تكوينات خطوط الأنابيب المتعددة. تنتمي تصنيفات الفئة وتقييمات PN إلى أنظمة تعيين مختلفة ولا ينبغي معاملتها على أنها قابلة للتبديل بشكل مباشر دون التحقق من المعايير المعمول بها وشروط التصميم.
يحدد توافق المواد وحدود درجة حرارة الضغط ما إذا كان الصمام مناسبًا لخدمة معينة. يعتبر الفولاذ الكربوني WCB مناسبًا بشكل عام لتطبيقات الماء والزيت والبخار المتوافقة، بينما تؤثر مادة المقعد على أداء الختم في ظل ظروف التشغيل المحددة.
تشمل مجالات التطبيق النموذجية ما يلي:
عزل التشغيل والإيقاف في خدمة النفط والغاز المتوافقة، مع مراعاة متطلبات الضغط ودرجة الحرارة والوسائط المحددة.
عزل سوائل العملية المتوافقة. تتطلب الوسائط المسببة للتآكل تقييمًا دقيقًا لتوافق الجسم والكرة والساق والمقعد.
أنابيب الماء والبخار حيث تتوافق مواد الصمامات المختارة وتصنيفات درجة حرارة الضغط مع متطلبات النظام.
عزل خطوط الأنابيب في أنظمة المياه الصناعية، مع اختيار المواد على أساس كيمياء المياه وظروف التشغيل.
الفتح والإغلاق المتكرر في خطوط المعالجة المتوافقة، مع مراعاة متطلبات تكرار التشغيل والصيانة أثناء الاختيار.
معلومات المنتج المرفقة تعطي درجة حرارة قصوى تبلغ425 درجة مئويةبالنسبة للصمام الموصوف، ولكن لا ينبغي تفسير هذا الرقم على أنه درجة الحرارة المسموح بها عند كل معدل ضغط أو مع كل مادة مقعد. تتميز PTFE، وR-PTFE، وPEEK، وPPL بدرجات حرارة مختلفة وخصائص خدمة مختلفة. يعتمد غلاف التشغيل النهائي المسموح به على التكوين الكامل للصمام.
تعتمد آلية الكرة العائمة على الضغط التفاضلي لدفع الكرة نحو المقعد السفلي. يساعد هذا الاتصال في تشكيل ختم الإغلاق، بينما تحدد مادة المقعد المختارة مدى ملاءمتها للوسط ودرجة حرارة التشغيل.
يوفر الجسم المثبت بمسامير من قطعتين إمكانية الوصول إلى المكونات الداخلية للصيانة. اعتمادًا على إجراءات البناء والصيانة، يمكن فتح الجسم لفحص الأجزاء القابلة للخدمة أو استبدالها دون تفكيك مجموعة خطوط الأنابيب بالكامل. تظل العزلة وتقليل الضغط والتعامل الآمن ضرورية قبل الصيانة.
تشمل اعتبارات التصميم والمشتريات الإضافية ما يلي:
تم إدراج تصميم جذعي مضاد للانفجار للمساعدة في منع طرد الجذع في ظل ظروف الضغط غير الطبيعية.
يتوفر تكوين منصة عالية متوافق مع تركيب ISO 5211 لتركيب مشغل هوائي أو كهربائي.
يمكن تحديد مقبض القفل للمساعدة في منع التشغيل اليدوي غير المقصود.
يجب أن تتوافق واجهة الحافة، والحفر، وفئة الضغط، والأبعاد وجهاً لوجه، وواجهات المشغل مع متطلبات أنابيب المشروع والتحكم.
لم يتم تحديد الأداء الآمن للحريق والمضاد للكهرباء الساكنة من خلال المواصفات المتوفرة. تم إدراج API 6D وASME B16.34 كمعايير تصميم، وتم إدراج API 598 كمعيار اختبار؛ هذه المراجع وحدها لا تؤكد شهادة السلامة من الحرائق أو البناء المضاد للكهرباء الساكنة.
بالنسبة للمشاريع التي تتطلب ميزات أمان إضافية، تحتاج النقاط التالية إلى وثائق فنية محددة:
أداء آمن للحريق:التحقق من معيار اختبار الحريق المطبق وتقرير الاختبار أو الشهادة الداعمة.
مكافحة ساكنة البناء:تحقق مما إذا كان الجهاز المضاد للكهرباء الساكنة مدمجًا وما إذا كان قد تم اختبار أدائه.
اختبار الضغط والتسرب:تأكيد إجراءات الاختبار المعمول بها، والضغط، ومعايير القبول، وسجلات التفتيش.
إمكانية تتبع المواد:حدد مواد الجسم والكرة والساق والمقعد المحددة في وثائق الطلب.
حدود التشغيل:حدد الضغط ودرجة الحرارة المسموح بها للحجم المحدد وفئة الضغط ومجموعة المقعد.
ترتبط هذه الفحوصات بشكل خاص بخدمة المواد الهيدروكربونية، والأنابيب ذات درجة الحرارة العالية، والمنشآت ذات متطلبات السلامة المحددة.
تشونغقوان تدير قواعد إنتاج الصمامات في تيانجين، التي أنشئت في عام 2016، وأوبي، يونغجيا، ونزهو، حيثشركة تشجيانغ تشونغقوان لتصنيع الصمامات المحدودةتأسست عام 2019. تتمتع الشركة بأكثر من 19 عامًا من الخبرة في صناعة الصمامات.
تشمل معدات الإنتاج آلات اختبار ضغط الصمامات، ومعدات تركيب مقعد الصمام، ومعدات تركيب الأكمام العمودية، وآلات وضع العلامات. تحمل Zhongguan شهادات ISO لمنتجات الصمامات الخاصة بها وتقدم مقاعد معتمدة من WRAS لصمامات الفراشة القابلة للتطبيق. قم بمراجعة موقعناشهاداتوحالات تعاونيةلمزيد من التفاصيل.
لWCB صمام الكرة العائمة مع اتصال ذو حواف، تتضمن تفاصيل الاختيار مواد الهيكل WCB، أو LCB، أو WCC، ونطاق الحجم DN15 – DN600، وفئة الضغط، وواجهة شفة RF/FF/RTJ، ومواد المقعد. الخيارات ذات الصلة في نفسهصمام الكرةالأسرة متاحة أيضا. تعمل Zhongguan أيضًا مع الشركات الهندسية والوكلاء في فيتنام وماليزيا وسنغافورة.
WCB عبارة عن مادة فولاذية كربونية مصبوبة تستخدم في العديد من تطبيقات الأنابيب الصناعية. تسرد المعلومات المقدمة درجة حرارة قصوى تبلغ 425 درجة مئوية لهذا الصمام، ولكن يجب تقييم درجة حرارة التشغيل المسموح بها جنبًا إلى جنب مع الضغط ومواد المقعد وتكوين الصمام الكامل.
تعتمد الملاءمة على التركيب الكيميائي والتركيز ودرجة الحرارة وتوافق الجسم والمواد الداخلية. لا تثبت خيارات الكرة أو الجذع المصنوعة من الفولاذ المقاوم للصدأ، في حد ذاتها، أن الصمام الكامل مناسب للوسائط المسببة للتآكل.
يتم توفير القطر الاسمي، وفئة الضغط، وواجهة الحافة، ووسط التشغيل، وظروف الضغط ودرجة الحرارة، وتفضيل المقعد، ومتطلبات التشغيل اليدوية أو الآلية. وينبغي أيضًا ذكر أي متطلبات اختبار خاصة بالمشروع تتعلق بالسلامة من الحرائق أو مكافحة الكهرباء الساكنة.
