NDT هو اختصار للاختبار غير المدمر. كما يوحي اسمها، فهي تقنية هندسية تستخدم لفحص العيوب الداخلية والسطحية (مثل الشقوق والمسامية وشوائب الخبث) لجسم الاختبار (مثل الصمام أو الأنبوب أو اللحام) دون إتلافه أو إتلافه.
إنه يقارن الصمام بـ "الفحص المقطعي" أو "الموجات فوق الصوتية". بنفس الطريقة التي يستطيع بها الطبيب تشخيص الأعضاء الداخلية دون إجراء عملية جراحية للمريض. تستطيع NDT التحقق من العيوب العميقة داخل مادة الصمام دون قطعها.
لماذا تعتبر NDT مهمة لـالصمامات?
في اختبار الصمام، يؤكد اختبار قوة الغلاف واختبار ختم المقعد ما إذا كانت وظائف الصمام كما هو مطلوب. ومن ناحية أخرى، تتحقق الاختبارات غير التدميرية من صحة "الصحة المادية" للصمام. تتعرض مادة جسم الصمام التي تحتوي على شقوق داخلية صغيرة أو مسامية لخطر التمزق المفاجئ بعد التعرض لفترة طويلة للضغط العالي أو درجة الحرارة المرتفعة أو الوسائط المسببة للتآكل، مما يتسبب في وقوع حادث خطير. ونتيجة لذلك، يتم استخدام NDT بشكل أساسي لفحص المسبوكات الخام والمطروقات واللحامات النهائية. إنه بمثابة الضمان الأول لضمان سلامة وموثوقية الصمام.

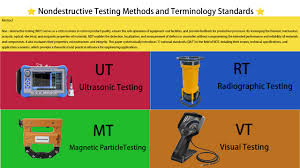

طرق NDT الأكثر شيوعًا في صناعة الصمامات
| اسم الطريقة |
اختصار |
مبدأ العمل |
العيوب الرئيسية التي يمكن اكتشافها |
تطبيقات الصمام المشترك |
| الاختبار الشعاعي |
ر.ت |
تخترق الأشعة السينية أو أشعة جاما المكون وتسجل صورة على الفيلم، حيث تظهر العيوب الداخلية على شكل تباينات في الكثافة. |
العيوب الداخلية: المسامية، شوائب الخبث، تجاويف الانكماش، الشقوق. |
فحص السلامة الداخلية لسبائك جسم الصمام وكذلك اللحامات على الصمامات والأنابيب. |
| اختبار الموجات فوق الصوتية |
يوتا |
يستخدم موجات صوتية عالية التردد يتم إرسالها إلى المكون. ومن خلال تحليل الموجات التي ترتد، يمكن تحليل موضع وأبعاد أي عيوب. |
العيوب الداخلية: الشقوق، التصفيحات، عدم الانصهار. أكثر حساسية للعيوب المستوية (مثل الشقوق) من RT. |
فحص سمك الجدار والشقوق الداخلية لأجسام الصمامات وأغطيةها، مع التركيز بشكل خاص على الصمامات ذات الجدران السميكة. |
| اختبار الجسيمات المغناطيسية |
طن متري |
ينطبق فقط على المواد المغناطيسية مثل الفولاذ الكربوني. الجزء ممغنط، والعيوب تسبب تسرب مجال يجذب الجزيئات المغناطيسية، مما يشكل إشارة مرئية. |
العيوب السطحية والقريبة من السطح: الشقوق، طبقات، لفات. |
مراقبة الحالة السطحية للصمامات بحثًا عن شقوق الإخماد أو شقوق الطحن أو العمليات الأخرى. |
| اختبار اختراق السائل |
حزب العمال |
يتم تطبيق سائل عالي الاختراق على سطح المكون. يؤدي العمل الشعري إلى تسربه إلى العيوب المتصلة بالسطح. ونتيجة لذلك، يتم استخدام المطور لاستخراج الاختراق وكشف الخلل. |
عيوب كسر السطح: الشقوق، الثقوب، الإغلاق البارد. |
تقييم سطح الفولاذ المقاوم للصدأ الأوستنيتي (غير مناسب للـ MT بسبب طبيعته غير المغناطيسية) وكذلك صمامات السبائك غير المغناطيسية. |
