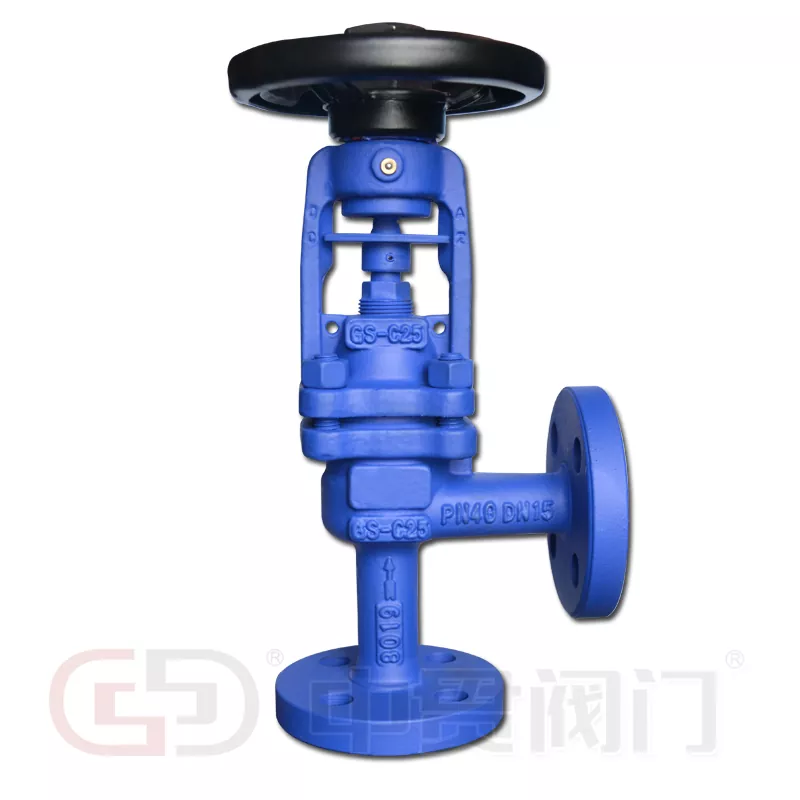

صمام الكرة الأرضية ذو الزاوية المختومة منفاخ قياسي DIN

Zhongguan تزودصمام الكرة الأرضية ذو الزاوية المختومة منفاخ قياسي DINلشراء خطوط الأنابيب الصناعية، تجمع بين هيكل الجسم بزاوية 90 درجة مع مانع تسرب جذعي معدني للبخار والزيت الحراري والماء الساخن وغازات المعالجة وأنظمة الأمونيا. يتوفر الصمام في مواد الجسم بما في ذلك الحديد الزهر، والحديد المرن، والفولاذ المصبوب، والفولاذ المقاوم للصدأ، مع خيارات منفاخ في SS304، وSS316، وSS316L، وSS310S، وHastelloy C. نطاق الحجم المحدد هو DN15 – DN400، مع تصنيفات ضغط PN16 – PN40 ودرجة حرارة قصوى مدرجة تبلغ 600 درجة مئوية.

تصميم نمط الزاوية للأنابيب الصناعية

يقوم الجسم ذو النمط الزاوي بإعادة توجيه التدفق خلال 90 درجة، ويدمج تغيير الاتجاه في هيكل الصمام. يمكن لهذا الترتيب التخلص من الكوع المنفصل في تخطيطات الأنابيب المتوافقة، وتقليل عدد التوصيلات، وتبسيط التثبيت في الأماكن الضيقة.

• توجيه خطوط الأنابيب المدمجة:يدمج تغييرات اتجاه التدفق في موقع الصمام.
• تنظيم التدفق:يتحكم قرص الصمام الكروي والمقعد في مرور وسائط العملية.
• أداء الإيقاف:هيكل الجلوس يدعم العزل في أنظمة السوائل الصناعية.
• الوصول إلى الصيانة:توفر مجموعة غطاء المحرك والساق إمكانية الوصول إلى مكونات التشغيل الداخلية.

هيكل ختم المنفاخ المعدني

يحيط المنفاخ المعدني بالساق المتحرك ويتوسع أو ينكمش أثناء تشغيل الصمام. إنه يخلق حاجزًا بين وسط العملية والبيئة الخارجية، مما يقلل الاعتماد على التعبئة التقليدية كختم جذعي أساسي.

الختم المزدوج مع الخوار والتعبئة

يجمع ترتيب الختم بين منفاخ معدني وتعبئة ثانوية من مادة PTFE أو الجرافيت.

• الختم الأولي:يحد المنفاخ من تسرب وسط العملية على طول ساق الصمام.
• الختم الثانوي:توفر التعبئة حاجزًا إضافيًا في حالة فقدان المنفاخ لسلامته.
• استقرار التشغيل:مواد منفاخ مناسبة وخدمة دعم التصميم الميكانيكي السليم في الأنظمة المعرضة لدرجات حرارة مرتفعة وتشغيل الصمام المتكرر.

ويرتبط هذا التكوين بشكل خاص بتطبيقات البخار والزيت الحراري وغاز العمليات حيث يكون التحكم في التسرب الخارجي أمرًا مهمًا.

المواد والمواصفات الفنية

اختيار المواد لظروف التشغيل المختلفة

• GG25 وGGG40:خيارات الحديد الزهر والحديد المرن لأنظمة المياه والمرافق الصناعية ضمن تصنيفات التشغيل المعمول بها.
• 1.0619+ن (GS-C25):الفولاذ المصبوب للتطبيقات الصناعية التي تحتوي على الضغط.
• 1.4308 (CF8) و1.4408 (CF8M):خيارات الفولاذ المقاوم للصدأ للخدمات التي تتطلب مقاومة للتآكل.
• منفاخ SS316L وSS310S:درجات بديلة من الفولاذ المقاوم للصدأ للبيئات الكيميائية والحرارية المختلفة.
• منفاخ Hastelloy C:خيار سبيكة لتطبيقات الوسائط المسببة للتآكل.
• تصلب الأقمار الصناعية:معالجة اختيارية لسطح المقعد والقرص للتطبيقات التي تتطلب مقاومة معززة للتآكل.

وسائل الإعلام والتطبيقات الصناعية

إن الصمام الكروي ذو الزاوية المختومة ذو المنفاخ القياسي DIN مناسب للأنظمة الصناعية التي تتطلب تغييرات في التدفق الاتجاهي، ومرور السوائل المتحكم فيه، وتقليل تسرب الجذع.

• أنظمة البخار:توزيع البخار الصناعي والمعالجة الحرارية — انظر أيضًاصمام الكرة الأرضية المختوم منفاخ قياسي DIN.
• دوائر الزيت الحراري:أنظمة نقل الحرارة التي تعمل عند درجات حرارة مرتفعة -صمام الكرة الأرضية القياسي DINهو خيار ذو نمط مستقيم ذو صلة.
• تداول المياه:خطوط أنابيب المياه الساخنة والباردة في المنشآت الصناعية.
• خطوط أنابيب الغاز المعالجة:أنظمة معالجة الغاز حيث يعتبر إغلاق الجذع أحد الاعتبارات الرئيسية في التصميم.
• مصانع الأمونيا:أنظمة المعالجة التي تتطلب توافقًا مناسبًا للمواد.
• منشآت التدفئة:شبكات نقل الحرارة الصناعية باستخدام البخار أو السوائل الحرارية.

يجمع تكوين زاوية الجسم بين تغييرات اتجاه التدفق وتشغيل الصمام في مجموعة واحدة، مما يجعله مفيدًا في تخطيطات الأنابيب المدمجة. للحصول على مكونات خطوط الأنابيب ذات الصلة، يرجى الرجوع إلىصمام فحص قياسي DIN، الصمام البوابة القياسي DIN، ومصفاة من النوع Y القياسية DIN.

المواصفات الرئيسية لاختيار الصمام

يمكن تقييم الصمام الكروي ذو الزاوية المختومة ذو المنفاخ القياسي DIN باستخدام معلمات التشغيل والتركيب التالية:

1. واسطة:البخار أو الزيت الحراري أو الماء أو الأمونيا أو الغاز المعالج.
2. ظروف التشغيل:الضغط التصميمي ودرجة الحرارة العادية ودرجة حرارة التشغيل القصوى.
3. أبعاد خط الأنابيب:حجم الاسم المميز ونوع الاتصال ومساحة التثبيت.
4. متطلبات المواد:الجسم وغطاء المحرك والمنفاخ والمقعد والقرص ومواد التعبئة.
5. وظيفة الصمام:تنظيم التدفق، أو العزلة، أو مزيج من الاثنين معا.
6. المعيار المطبق:معيار DIN المطلوب وأبعاد الاتصال ومتطلبات الفحص.

تشونغقوان التصنيع والدعم الفني

شركة تشجيانغ تشونغقوان لتصنيع الصمامات المحدودةركزت على إنتاج وتوريد الصمامات لأكثر من 19 عامًا، مع قواعد إنتاج في تيانجين وونتشو. تأسست قاعدة تيانجين في عام 2016، وتلاها إنشاء شركة تشجيانغ في أوبي، يونغجيا، ونزهو، في عام 2019.

وتشمل مجموعة منتجاتهاصمامات الفراشة, الصمامات الكروية, صمامات البوابة, فحص الصماماتوصمامات القدم والمصافي وصمامات التحكم. تشمل معدات الإنتاج آلات اختبار ضغط الصمامات، ومعدات تركيب مقعد الصمام، ومعدات تركيب جلبة العمود، ومعدات وضع علامات على الصمامات.

يغطي الدعم الفني اختيار الصمام وفقًا لدرجة حرارة التشغيل ونوع الوسط. تشمل عمليات فحص الإنتاج اختبار الضغط، وتوفر الشركة ضمانًا لمدة عام واحد مع استبدال مجاني للمشكلات المؤكدة المتعلقة بالجودة بموجب شروط الخدمة الخاصة بها. يمكنك أيضًا مراجعة موقعناشهاداتوحالات تعاونية.

بالنسبة لأنظمة البخار الصناعي والزيت الحراري والمياه والغاز، فإنDIN نوع الزاوية القياسية منفاخ صمام الكرة الأرضية مختومةيجمع بين جسم بنمط زاوية، وختم ساق منفاخ معدني، وخيارات مواد متعددة لتطبيقات خطوط الأنابيب الصناعية. استكشاف كاملاصمام صناعي قياسي DINنطاق لمكونات خطوط الأنابيب ذات الصلة.

التعليمات

هل يمكن تركيب الصمام في أي اتجاه؟

يجب أن يتبع التثبيت اتجاه التدفق الموضح على جسم الصمام. يحتوي جسم الزاوية على منافذ مدخل ومخرج محددة، لذلك يجب أن يتطابق تخطيط الأنابيب مع مسار التدفق المقصود.

ما هي العلامات المبكرة لتآكل المنفاخ أو فشله؟

قد يشير التسرب الخارجي حول منطقة الجذع، أو الضغط غير المستقر في اتجاه مجرى النهر، أو التغيير الملحوظ في عزم التشغيل إلى تآكل المنفاخ. يمكن أن توفر التعبئة الثانوية إحكامًا مؤقتًا، ولكن يجب فحص المنفاخ واستبداله في حالة التأكد من حدوث تلف.

هل يمكن تجهيز الصمام بمحرك؟

يمكن تزويد الصمام بواجهة تركيب للمحركات اليدوية أو الهوائية أو الكهربائية المتوافقة. يعتمد اختيار المشغل على متطلبات عزم الدوران، والسكتة الدماغية، وظروف التشغيل لحجم الصمام المحدد.

ما الذي يجب فحصه أثناء تركيب الفلنجة؟

تحقق من محاذاة الشفة ونوع الحشية وتسلسل ربط البراغي. يمكن أن يؤدي الحمل غير المتساوي للمسمار إلى تشويه الجسم أو التسبب في حدوث تسرب، خاصة في أحجام DN الأكبر ومعدلات الضغط الأعلى.

هل تتوفر المنفاخ ومكونات المقعد البديلة بشكل منفصل؟

يمكن توفير مكونات بديلة للمنافيخ والمقعد والقرص والتعبئة لنماذج الصمامات المتوافقة. يعتمد الجزء الصحيح على حجم الصمام ومعدل الضغط ومواد الجسم ومواد المنفاخ المحددة في الأصل.اتصل بنامع المواصفات الأصلية لعرض أسعار بديل.
