ISO5211 هو معيار مهم وضعه المنظمة الدولية للتوحيد (ISO) لربط الصمامالمحركات للصمامات الصناعية. هدفها الرئيسي هو التأكد من أن صمامات الدوران (مثل صمامات الفراشة وصمامات الكرة) والمحركات متوافقة ويمكن تبادلها بسهولة في جميع أنحاء العالم. يحدد المعيار بوضوح أبعاد اتصالات الحافة ومتطلبات عزم الدوران وأنماط الثقب وهياكل محرك الأقراص. ويحدد أيضًا أقصى قيم عزم الدوران (تتراوح من 32 إلى 10،000 نانومتر) لأنواع شفة مختلفة (من F03 إلى F25) .. من خلال تصميم الواجهة الموحدة ، يقلل ISO5211 بشكل كبير عملية المطابقة بين الصمامات والمشغلات ، ويقلل من تعقيد التثبيت ، ويحسن موثوقية النظام وكفاءة الصيانة.
فيما يتعلق بالتصميم الهيكلي ، يؤكد ISO5211 على توحيد الشفاه ذات المنصات العالية (منصات التثبيت العليا) ، مما يسمح بتركيب المحركات مباشرة ، والقضاء على الأقواس التقليدية وعمليات ربط ، مما يقلل من عدد المكونات وتعزيز الاستقرار. على سبيل المثال ، يمكن تكييف صمامات الفراشة التي تلبي هذا المعيار مباشرة مع المحركات الهوائية أو الكهربائية للتركيب السريع والتحكم الدقيق.

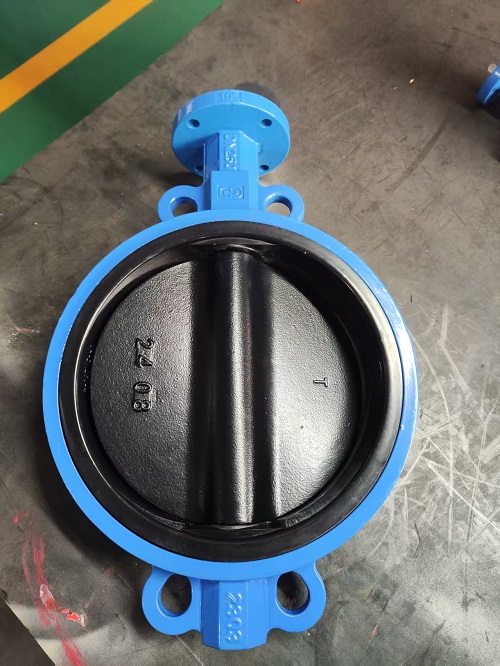

لذلك تم تطبيقه أيضًا في صمام الفراشة الخاص بنا ، يمكننا توفير معايير مختلفة ، إذا كنت بحاجة إلى جذع مستدير ، فيمكننا أيضًا توفيره ، وعادة ما كان يمكن تطبيقه في بلد مثل فيتنام وروسيا إلخ.
Square Shaft هو نموذج عمود القيادة الموصى به بواسطة معيار ISO5211. مزاياها الأساسية هي:
1. كفاءة انتقال عزم الدوران العالية: ينقل العمود المربع عزم الدوران من خلال التلامس المسطح ، والذي يحتوي على احتكاك أكبر من العمود الدائري ، ويمكن أن يقلل بشكل فعال من خطر الانزلاق ، وخاصة مناسبة لسيناريوهات تشغيل الضغط العالي والتردد.
2. تحديد المواقع: يمكن لمطابقة Keyway لعمود مربع وواجهة المشغل (مثل المفتاح المربع الأيمن أو المفتاح المربع القطري) ضمان المحاذاة الصارمة لمحور الدافع والمحور ، وتجنب فشل الختم الناجم عن انحراف الزاوية.
3. تحديد العدوى والتوافق: يحدد ISO5211 حجم العمود المربع وموضع فتحة الحافة ، بحيث يمكن ربط المحركات والصمامات من العلامات التجارية المختلفة بسلاسة ، مما يؤدي إلى تحسين مرونة سلسلة التوريد بشكل كبير.
4. التطبيق في السوق الدولية: أصبح تصميم Square Shaft سائدًا في الأسواق الأوروبية والأمريكية والدولية. على سبيل المثال ، يتبنى صمام كرة الحافة الهوائية المستوردة في Amisco في الولايات المتحدة منصة ISO5211 Square Squaft High ، ويقوم بتثبيت المشغل مباشرة دون تعديل إضافي ، ويدعم صمامات مضادة للانزلاق الجذعية ومكافحة الثابت ، وهي مناسبة لظروف العمل القاسية. تم العثور على تصاميم مماثلة أيضًا في منتجات الصمامات الصناعية من ألمانيا واليابان ودول أخرى ، مما يعكس استحقاقها التكنولوجي وموثوقيتها.
لذلك هذا هو السبب في أن الجذعية المربعة و ISO5211 عادة ما تظهر معًا ، فإن صمامنا الجذعية والساقين الفراشة المربعة يتبع ذلك أيضًا ، ويسأل بعض عملائنا أيضًا عن سبب وجود بعض الحفر الآخر ، وكان بعض العميل متعدد المواليد (ISO 5211/GB Stander Septy Septy Sectly ، في بعض الأبعاد ، فإننا لا نرغب في ذلك ، فإن بعض العميل في Russia. معيار واحد فقط.
