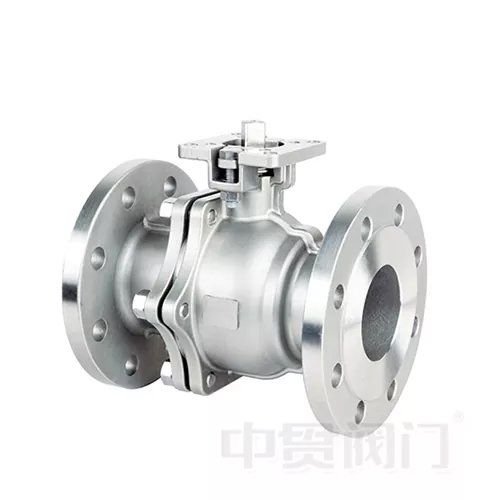

صمام كروي من الفولاذ المقاوم للصدأ ذو منصة عالية ذات شفة قياسية ASME

إن الصمام الكروي المصنوع من الفولاذ المقاوم للصدأ ذو الحافة العالية ASME هو صمام صناعي ذو درجة احترافية تم تصميمه للتعامل مع الوسائط المسببة للتآكل ودرجات الحرارة المرتفعة / ظروف الضغط العالي ومتطلبات الختم الصارمة في أنظمة التحكم في السوائل.

يتم تصنيع جسم الصمام وجميع الأجزاء المبللة من الفولاذ المقاوم للصدأ الفاخر (يتوفر CF8 / CF8M / CF3M)، جنبًا إلى جنب مع الشفاه القياسية ASME B16.5 لضمان الاتصال الآمن والموثوق بأنظمة الأنابيب. بالمقارنة مع الصمامات الكروية التقليدية، فهي فريدة من نوعهاتصميم منصة عالية متكاملةيتميز بلوحة تثبيت قياسية ISO 5211 مباشرة أعلى جسم الصمام، مما يسمح بالتركيب السريع للمحركات الهوائية أو الكهربائية أو الكهروهيدروليكية بدون أقواس إضافية.

باعتبارها واحدة من المنتجات الأساسية لصمام تشونغقوان، لقد تم استخدام هذا الصمام الكروي على نطاق واسع في نقل النفط والغاز، وأنظمة المفاعلات الكيميائية، وخطوط الصرف الصحي الغذائية، وأنظمة المياه النقية الصيدلانية، وتحلية مياه البحر، وأنظمة الصابورة البحرية. بفضل المقاومة الممتازة للتآكل، والإغلاق المحكم ضد التسرب، والتصميم الآمن للحريق، فإنه يوفر تشغيلًا مستقرًا على المدى الطويل مع تقليل تكرار الصيانة والتكلفة الإجمالية للملكية بشكل كبير.

المزايا التقنية الرئيسية

1. مقاومة ممتازة للتآكل ودرجات الحرارة العالية

• خيارات المواد: جسم الصمام والكرة مصنوعان من CF8 / CF8M (الفولاذ المقاوم للصدأ 304 / 316) أو CF3M عالي الجودة (316L). يوفر المحتوى الأمثل من النيكل والكروم والموليبدينوم مقاومة متميزة لحمض الكبريتيك وحمض الهيدروكلوريك والمحاليل القلوية ورذاذ الملح والمذيبات العضوية المختلفة.
• نطاق درجة الحرارة: مناسب لـ -29 درجة مئوية إلى +250 درجة مئوية (قابل للتمديد إلى +350 درجة مئوية مع خيارات التعبئة ذات درجة الحرارة العالية). يعمل بشكل موثوق في خطوط البخار، وأنظمة الزيت الساخن، وغيرها من التطبيقات ذات درجات الحرارة العالية دون فشل الختم أو تشوه الجسم.
• الوسائط المتوافقة: النفط الخام والغاز الطبيعي والمحاليل الحمضية/القلوية ومياه البحر والمذيبات الصيدلانية والمواد الغذائية والوسائط المحتوية على الكلور وما إلى ذلك.

2. فقاعة محكمة التسرب صفر + تصميم آمن للحريق

• تصنيف التسرب: تم ​​اختباره وفقًا للمعيار ISO 5208 Class VI (مقاوم للفقاعات) - لا يوجد تسرب مرئي تحت الضغط المقدر. مثالية للوسائط السامة أو القابلة للاشتعال أو ذات القيمة العالية.
• هيكل مقاوم للحريق: سطح إغلاق ثانوي من المعدن إلى المعدن بين الكرة والمقعد. حتى بعد احتراق المقعد الناعم، يحافظ الصمام على الإغلاق الأساسي، بما يتوافق مع معايير API 607 ​​/ ISO 10497 الآمنة ضد الحرائق.
• تصميم مضاد للكهرباء الساكنة: يضمن الزنبرك المضاد للكهرباء الساكنة بين الجذع والكرة تبديد الشحن بشكل موثوق، مما يمنع مخاطر الانفجار الناتجة عن تراكم الكهرباء الساكنة.

3. هيكل متكامل عالي المنصة - تركيب المحرك في 5 دقائق

• معيار الواجهة: تتوافق المنصة العالية مع ISO 5211، وتتوافق بشكل مباشر مع العلامات التجارية الكبرى للمشغلات الكهربائية والهوائية - لا توجد حاجة إلى لوحات أو أقواس محولات مخصصة.
• كفاءة التثبيت: يتطلب تركيب المشغل في الموقع فقط ربط البراغي + اقتران الجذع. يمكن لشخص واحد إكمال المهمة في غضون 5 دقائق، مما يوفر 2/3 من وقت التثبيت مقارنة بالصمامات التقليدية المثبتة على حامل.
• الاستقرار التشغيلي: تعمل المنصة المدمجة على تقليل مسافة النقل بين المشغل والساق، مما يقلل من رد الفعل العكسي ويحسن عمر الدورة ودقة ردود الفعل للموضع.

4. مقاومة التدفق المنخفضة وقيمة السيرة الذاتية العالية - توفير الطاقة

• تصميم مسار التدفق: تصميم التجويف الكامل أو التجويف القياسي مع خطوط داخلية ناعمة يقلل من انخفاض الضغط. توفر النماذج ذات التجويف الكامل قيمة Cv مطابقة تقريبًا للأنبوب ذي الحجم نفسه، مما يحافظ على خصائص تدفق النظام الأصلية.
• توفير الطاقة: مقاومة التدفق المنخفضة تعني تقليل استهلاك طاقة الضخ. بالنسبة للعمليات المستمرة على مدار 24 ساعة طوال أيام الأسبوع في محطات معالجة المياه أو المواد الكيميائية، يمكن أن يكون التوفير السنوي في الكهرباء كبيرًا.

5. منع التسرب متعدد المستويات وعمر الخدمة الطويل

• ختم الجذع: تعمل تعبئة PTFE ذات الحلقة V مع الشد المسبق المحمل بنابض على تعويض التآكل تلقائيًا - دون الحاجة إلى شد الغدة بشكل متكرر.
• دعم الكرة: تصميم الكرة العائمة أو المثبتة على مرتكز الدوران (حسب الحجم) مع البطانات ذاتية التشحيم يقلل من عزم الدوران ويطيل عمر الدورة. تم اختباره لأكثر من 50,000 دورة تحويل لكل GB/T 12237.

التطبيقات والصناعات النموذجية

سهولة التركيب وصيانة منخفضة

• اتصال الحافة: يتوافق مع ASME B16.5 (الفئة 150/300/600). ملاءمة مباشرة لفلنجات الأنابيب القياسية - لا يلزم إجراء أي تعديل مخصص.
• التفكيك السريع: يتم تثبيت المحرك مباشرة على المنصة. لا تؤثر إزالة المشغل للتشغيل أو الفحص اليدوي في حالات الطوارئ على جسم الصمام أو توصيل الأنابيب.
• الصيانة داخل الخط: تدعم الطرازات المحددة التفكيك داخل الخط (تحقق من التصميم المحدد) — استبدل المقاعد أو السدادات دون إزالة الصمام بالكامل من خط الأنابيب، مما يقلل وقت التوقف عن العمل بشكل كبير.
• الفاصل الزمني للصيانة: في ظل الظروف العادية، قم بفحص ختم التعبئة وعزم الدوران التشغيلي كل 12 شهرًا. يمكن أن يتجاوز عمر الخدمة الفعلي 5 سنوات اعتمادًا على الوسائط وتكرار الدورة.

المواصفات الفنية

الخيارات المتاحة

• نوع المحرك: ترس دودي يدوي / هوائي فردي / مزدوج التمثيل / كهربائي (24 فولت / 110 فولت / 220 فولت / 380 فولت) / كهروهيدروليكي
• مادة المقعد: PTFE / RPTFE / PEEK / ختم صلب معدني
• معالجة الكرة: مصقولة بالمرآة / تصلب بالنيتريد / طلاء كربيد التنجستن
• خيارات خاصة: جهاز القفل / منفذ التطهير / الجذع الممتد / سترة العزل

لماذا تختار صمام Zhongguan؟

• معايير التصنيع: الامتثال الصارم لمعايير ASME وAPI وISO وGB/T. تتوفر شهادات المواد وتقارير اختبار الضغط وشهادات السلامة من الحرائق.
• ضمان الجودة: اختبار ضغط المصنع بنسبة 100% + اختبار الختم. كل صمام مضمون لتلبية المعلمات المحددة.

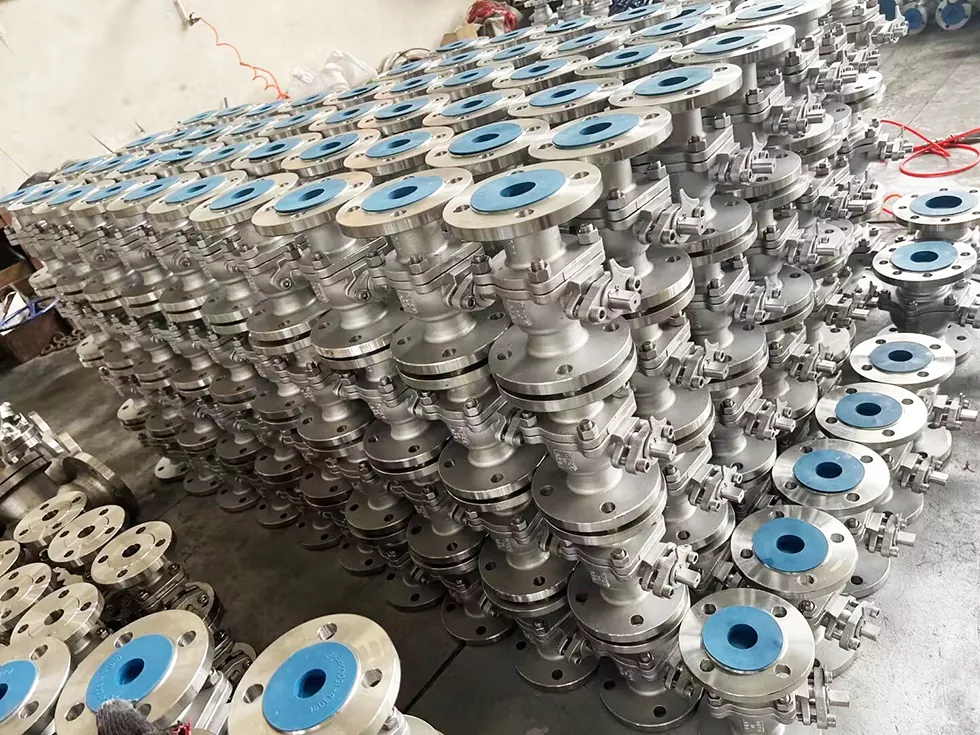

• الاستجابة السريعة: يتم شحن المنتجات المخزنة القياسية خلال 24 ساعة. يتم تسليم الطلبات غير القياسية / المخصصة خلال 2-4 أسابيع.
• الدعم الفني: خدمة كاملة بدءًا من حساب الحجم وإرشادات التثبيت وحتى صيانة ما بعد البيع.

إرسال الاستفسار

للحصول على عرض أسعار تفصيلي أو رسومات فنية أو أوراق قياس أو عينات، يرجى ملء النموذج أدناه أواتصل بنامباشرة.
